Runddraht-Sicherungsringe für Wellen

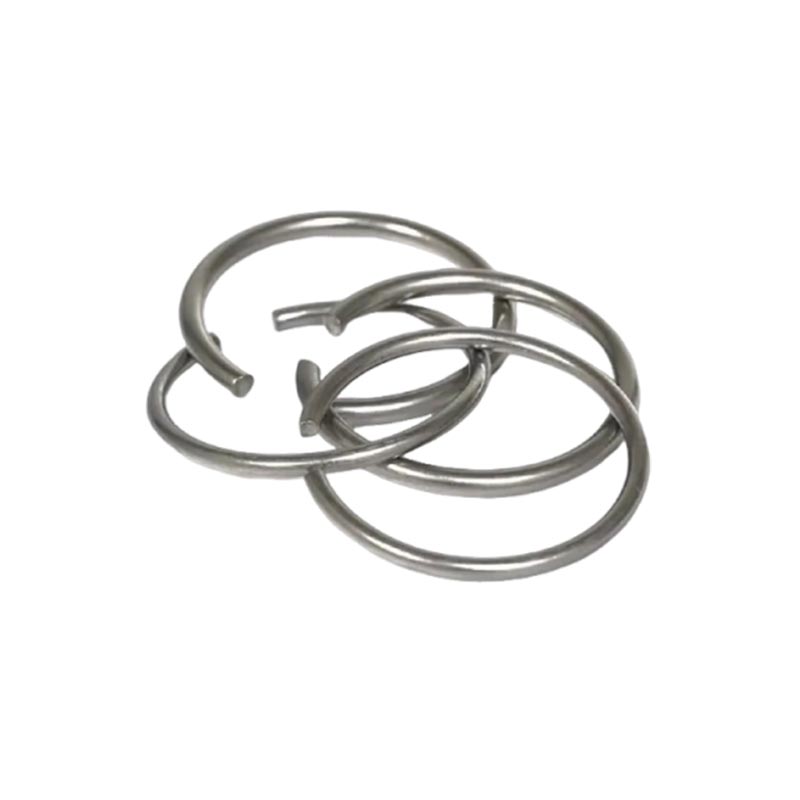

Runddraht-Sicherungsringwellen sind eine Art axiale Positionierungsbefestigung mit einfacher Struktur, geringen Kosten und einfacher Installation. Sie werden durch Wickeln und Schneiden von Federstahldrähten mit rundem Querschnitt hergestellt und haben die Form eines C-förmigen Rings mit einer Öffnung. Durch die Nutzung ihrer eigenen Elastizität passen sie in die halbkreisförmigen Nuten der Welle und bilden eine „Schulter“, um Komponenten wie Lager und Zahnräder zu fixieren und zu verhindern, dass sie sich axial auf der Welle bewegen.

Kernaufbau und Installationsprinzip

Durch die elastische Verformung dehnen sich die Runddraht-Sicherungsringwellen mit einem Außendurchmesser, der größer als der Wellendurchmesser ist, beim Einbau aus, passen in die halbkreisförmige Nut am oberen Teil der Welle und prallen nach dem Lösen vollständig auf den Nutboden zurück, um eine Fixierung zu erreichen.

Öffnungstyp

Es ist in zwei Typen unterteilt: einen mit Werkzeugloch (das mit einer Klemmzange montiert und demontiert werden kann) und den anderen ohne Loch (um die Installation zu erleichtern, wird am Ende normalerweise ein bestimmter Klemmschneidwinkel belassen).

Querschnittsform

Die Verwendung von Runddraht steht in scharfem Kontrast zu den durch Stanzen geformten Sicherungsringen mit quadratischem/rechteckigem Querschnitt.

Produktvorteile

Unter Berücksichtigung der strukturellen Merkmale der Wellen mit Runddraht-Sprengungsringen ergeben sich die folgenden Kernvorteile und Eigenschaften:

Hohes Preis-Leistungs-Verhältnis

Die Runddraht-Sicherungsringwellen bestehen aus Stahldraht als Rohmaterial, wodurch nahezu kein Kanten- oder Eckenabfall entsteht. Dies vermeidet die hohen Kosten für Formen und ist eine wirtschaftliche und effiziente Option.

Einfache Installation

Die Installation und Demontage kann in der Regel mit einer handelsüblichen Klemmzange durchgeführt werden, was die Effizienz von Montage und Wartung erhöht.

 Kompakter Raum

Es hat ein kompaktes Design und nimmt weder am Schaft noch im Loch viel Platz ein. Dadurch eignet es sich gut für enge Stellen mit begrenztem Platzangebot.

 Trageigenschaften

Die Schubkraft, die es bewältigen kann, ist normalerweise geringer als bei Typen mit kreisförmigem oder rechteckigem Querschnitt. Daher ist es eher für leichte bis mittlere Belastungen geeignet.

Materialauswahl

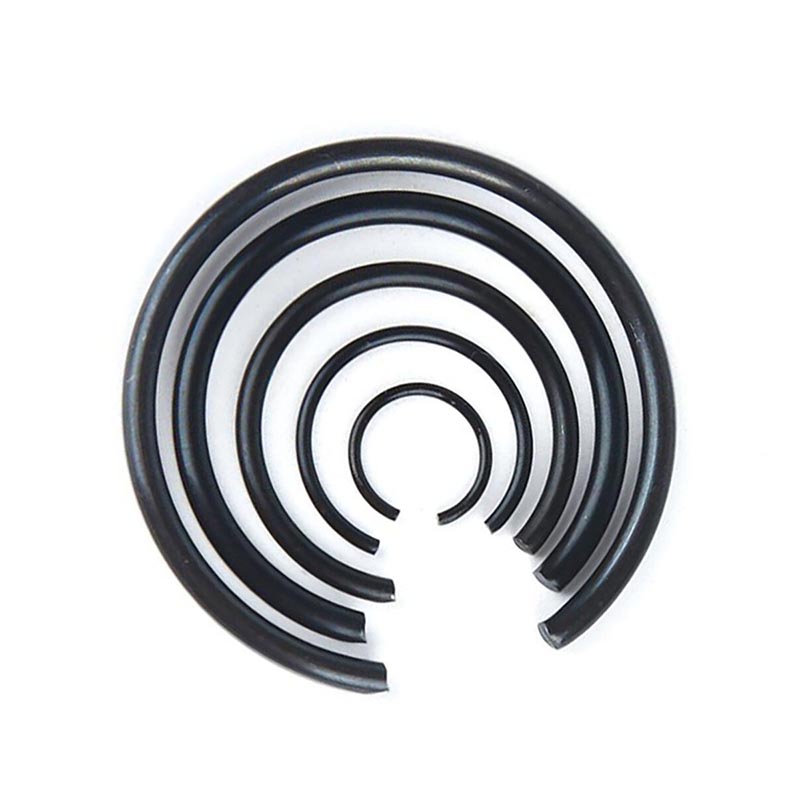

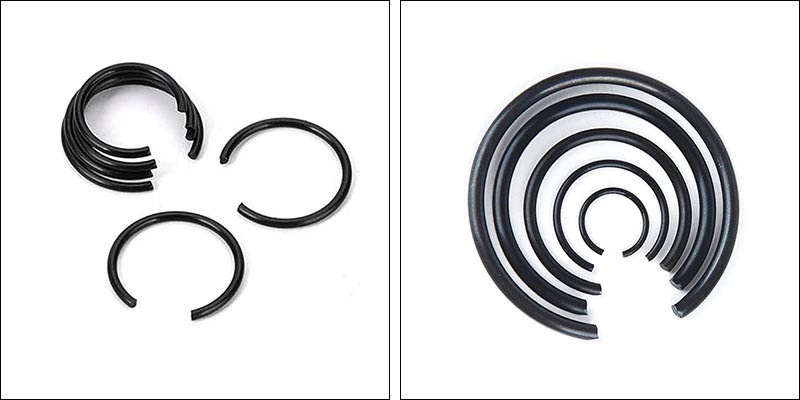

Die Wellen der Runddraht-Sprengringe bestehen üblicherweise aus Federstahl oder Edelstahl. Sie können auch Oberflächenveredelungen wie Schwarzoxidierung oder Phosphatierung wählen, um ihnen einen gewissen Rostschutz zu verleihen.

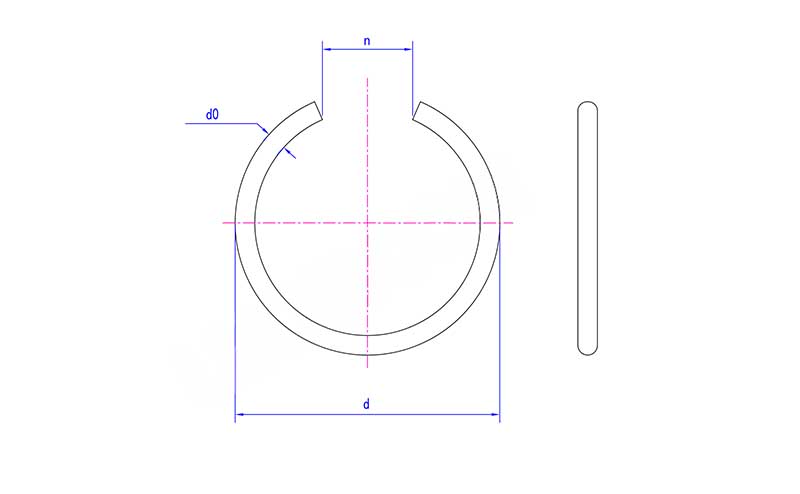

Mo	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
T min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
