Im Folgenden finden Sie eine Einführung in das Funktionsprinzip der Runddraht-Sicherungsringe.
1. Strukturelles Fundament

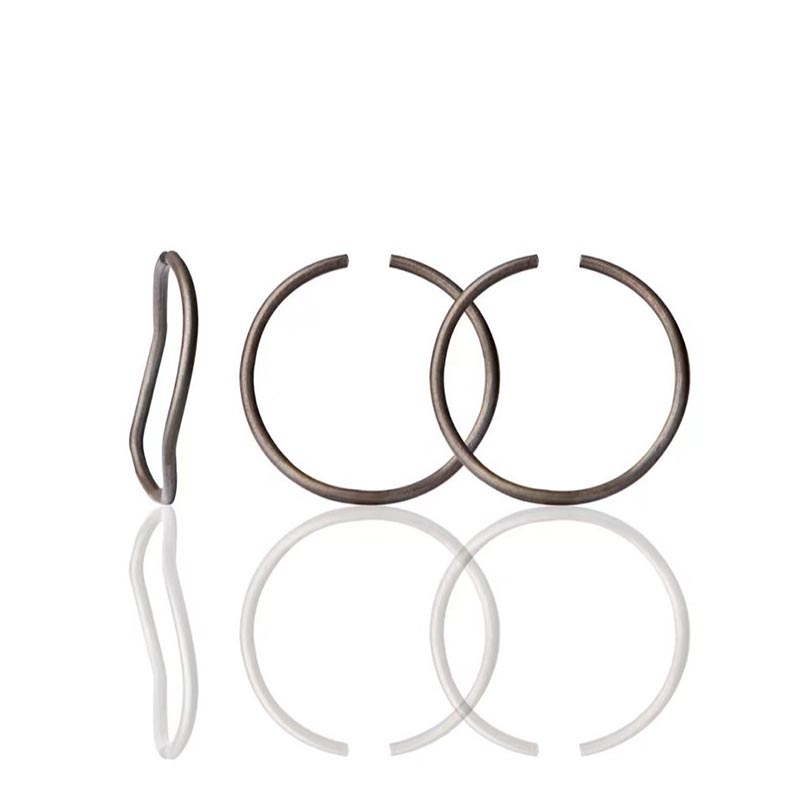

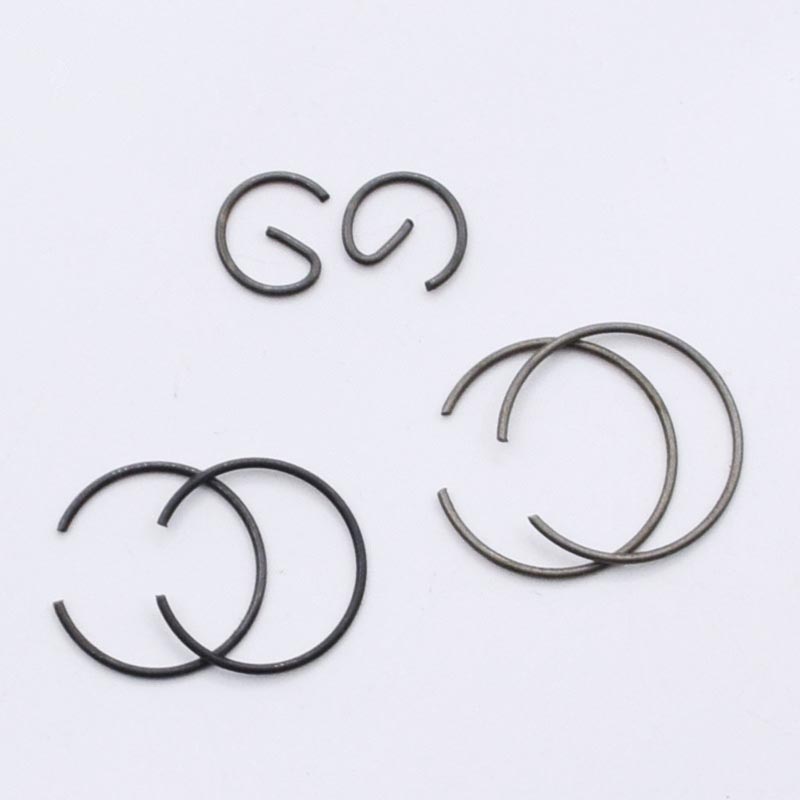

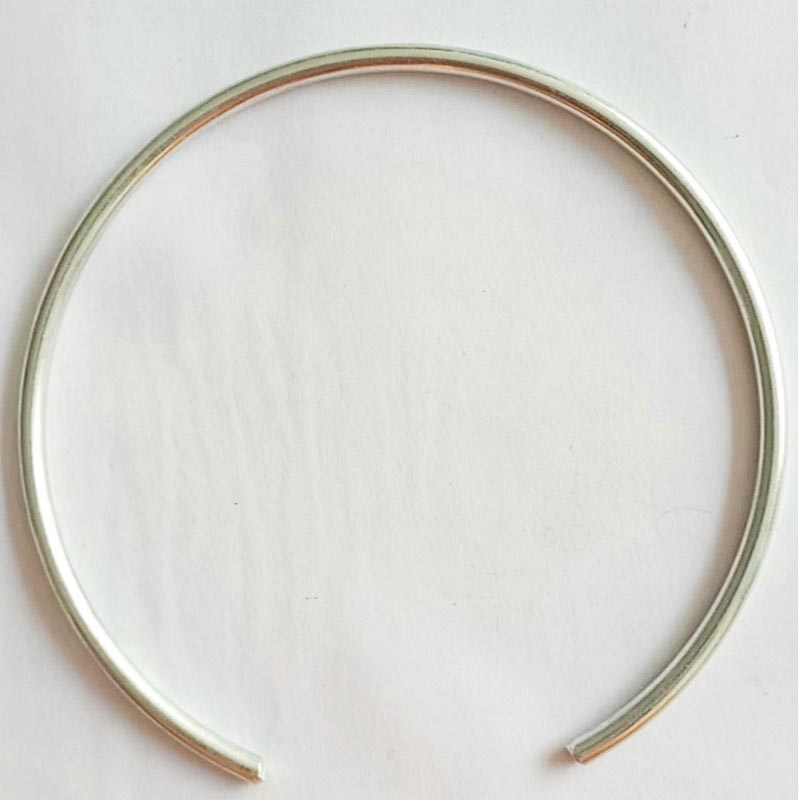

Die Runddraht-Sicherungsringe für Sicherungsringe werden durch Aufwickeln eines Federstahldrahts mit rundem Querschnitt zu einem kreisförmigen Ring mit einer Öffnung geformt.
Im freien Zustand ist sein Außendurchmesser etwas größer als der Durchmesser des Ziel-Einbaulochs. Da der Querschnitt kreisförmig ist, weist der gesamte Ring keine scharfen Kanten auf und zerkratzt daher weder die Lochwand noch die zugehörigen Teile während der Installation oder Verwendung.
2.Installationsprozess
Kompresse
Fassen Sie beide Enden der Öffnung mit der Innensechskantzange an und üben Sie Kraft aus, um die Zange zusammenzudrücken. An diesem Punkt wird der Sicherungsring aus Runddraht radial zusammengedrückt, sein Außendurchmesser wird kleiner und er verwandelt sich in einen kreisförmigen Ring, der kleiner als der Durchmesser der Installationsbohrung ist.
In das Loch einführen
Setzen Sie den Sicherungsring im komprimierten Zustand als Ganzes in das Loch ein und schieben Sie ihn in die vorgefertigte kreisförmige Nutposition.
Freigeben
Lösen Sie die Verriegelungsklammer. Der Haltering verliert die äußere Krafteinschränkung und dehnt sich aufgrund seiner gespeicherten elastischen potentiellen Energie nach außen aus.
Da der Außendurchmesser im freien Zustand größer ist als der Lochdurchmesser, passt der Haltering fest in den Nutgrund und kann nicht aus dem Loch herausgezogen werden.
Abschluss der Positionierung
Nach dem Einsetzen des Halterings in die Nut entsteht im Loch eine glatte ringförmige Stufenfläche. Das zu positionierende Teil sollte eng an dieser Stufe anliegen, dadurch auf eine bestimmte axiale Position innerhalb der Bohrung beschränkt sein und nicht nach außen gleiten können.

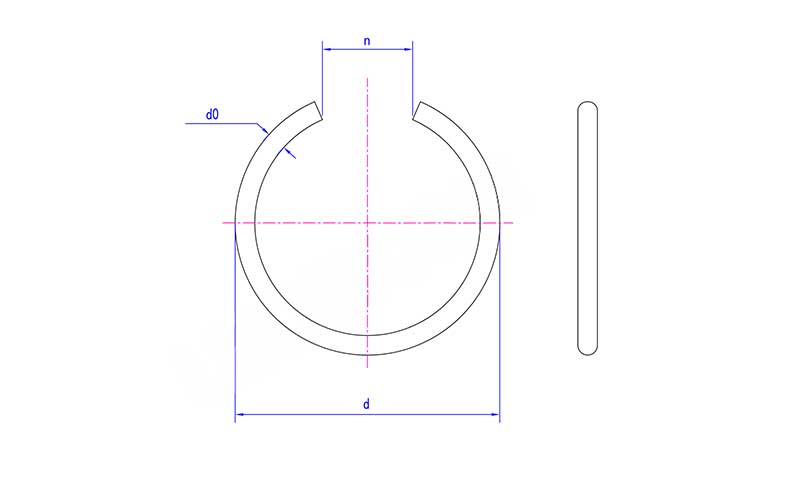

| Mo | Φ26 | Φ28 | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 |
| d max | 29.02 | 31.12 | 33.12 | 35.62 | 39 | 42 | 44 | 46 | 49 | 52.2 | 54.2 |
| T min | 28.5 | 30.5 | 32.5 | 35 | 38 | 41 | 43 | 45 | 48 | 51 | 53 |
| d0 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| n | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 16 |
3. Aufschlüsselung des Kernarbeitsprinzips
Freier Zustand: Außendurchmesser > Lochdurchmesser, kann nicht direkt in das Loch eingeführt werden
Komprimierter Zustand: Außendurchmesser < Lochdurchmesser (durch elastische Verformung), die Verriegelungsfeder übt Kraft aus, der Durchmesser nimmt ab
In den Schlitz einfügen: Behalten Sie den komprimierten Zustand bei und senden Sie ihn an die Nutposition
Nach dem Lösen, Arbeitszustand: Außendurchmesser erholt sich > Lochdurchmesser (begrenzt durch die Nutwand), die elastische Rückstellkraft wandelt sich in radialen Druck um, wodurch die Sicherungsringe aus Runddraht eng am Boden der Nut anliegen
