Runder Cheftrainer Bolt

Es wird der legierte Stahl ausgewählt, der einer Wärmebehandlung unterzogen wurde. Die Xiaoguo® Großhandelsrundkopf-Coach-Schraube hat eine Leistungsklasse von 10,9 und eine maximale Zugfestigkeit von über 1000 MPa. Es eignet sich für schwere Maschinen, Brücken und Hochlastkonstruktionen.

Anfrage absenden

Produktbeschreibung

Rundkopf-Schlossschraube (eine Art Schlossschraube) und Schlossschraube gehören zur gleichen Produktkategorie. Der Hauptunterschied liegt in den regionalen Namen: In Nordamerika wird es üblicherweise als „Carriage-Bolzen“ bezeichnet, während in Commonwealth-Ländern (wie dem Vereinigten Königreich, Australien und Neuseeland) der Begriff „Rundkopf-Coach-Bolzen“ häufiger verwendet wird. Es handelt sich um einen Verschluss mit halbkugelförmigem Kopf (Rundkopf) und einer quadratischen Lockerungsschutzstruktur am unteren Ende des Halses, der speziell für die einseitige Montage entwickelt wurde.

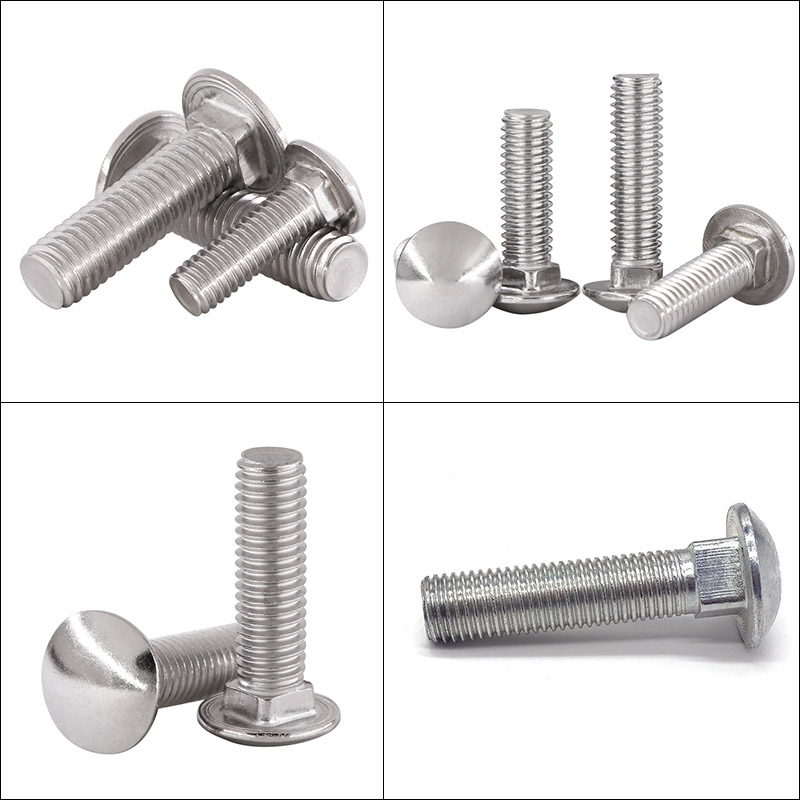

Round Head Coach Bolt

Strukturelle Merkmale

Das strukturelle Design des Rundkopf-Coach-Bolzens ist auf das Kernziel „einseitige Montage und automatischer Kippschutz“ ausgerichtet und besteht hauptsächlich aus den folgenden vier Funktionsteilen:

(1) Kopf

Form: Halbkugelförmig (runder Kopf) oder flacher runder Kopf. Die Oberfläche ist glatt, ohne Werkzeugschnittstellen wie Sechskant-, Vierkant- oder Kreuzschlitze.

Funktion und Zweck:

Sorgen Sie für eine große Tragfläche

Ästhetik und Sicherheit

Glattes und abgerundetes Design

（2）Hals (Hals) – Die wichtigste Anti-Rutsch-Struktur

Form: Befindet sich direkt unter dem Kopf und ist quadratisch (Square) oder gerippt (Ribbed Square).

Funktion und Zweck:

Mechanische Verdrehsicherung

Keine Hilfswerkzeuge erforderlich

Präzise Positionierung

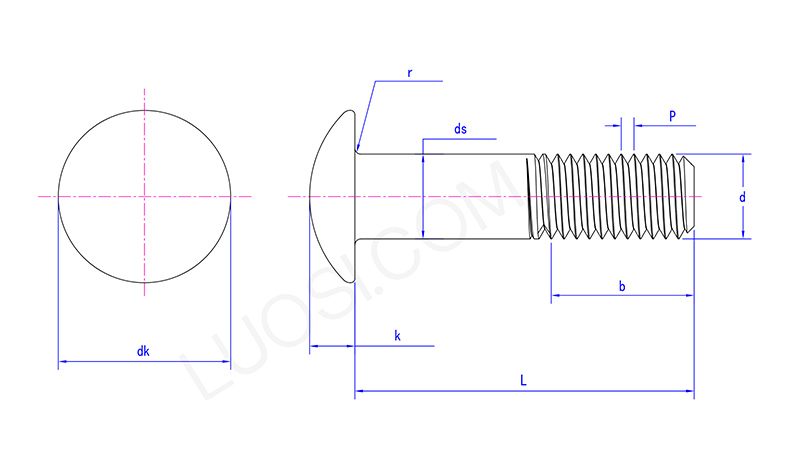

Round Head Coach Bolt

Mo	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Schaftabschnitt (Schaft / Teil ohne Gewinde)

Form: Zwischen Hals und Gewinde gelegen, ist es ein glatter zylindrischer Schaft mit flacher Oberfläche und ohne Gewinde.

Länge: Sie wird berechnet, indem die Gewindelänge b von der Gesamtlänge L der Schraube abgezogen wird. Unterschiedliche Spezifikationen haben Standardverhältnisse.

Funktion und Zweck:

Scherbelastung standhalten

Präzise Positionierung

Vermeiden Sie Krafteinwirkung auf die Gewinde

(4) Gewindeabschnitt

Form: Befindet sich am Ende der Rundkopfschraube und hat ein standardmäßiges metrisches Grobgewinde (ISO) oder ein amerikanisches Standard-UNC-Gewinde.

Länge (b):

Die Norm schreibt vor: Wenn L ≤ 125 mm, b ≈ 2d + 6 mm (d ist der Nenndurchmesser); wenn L > 125 mm, b ≈ 2d + 12 mm.

Die Gewindelänge des eigentlichen Produkts kann je nach Kundenwunsch verlängert werden (kundenspezifisches Vollgewinde).

Funktion und Zweck:

Erzeugen Sie Klemmkraft durch Zusammenwirken mit der Mutter

Passen Sie die Vorspannkraft an

Strukturvergleich

Der Vorteil der Rundkopfschraube liegt in ihrer einzigartigen Struktur. Was sind also die Unterschiede zu anderen Schraubentypen? Werfen Sie bitte einen Blick auf die folgende Tabelle und Sie werden es entdecken!

Vergleichsartikel	Rundkopf-Coach-Bolzen	Sechskantschraube	Innensechskantschraube
Kopfform	Halbkugelförmiger runder Kopf	sechseckig	Zylinderkopf mit Innensechskantloch
Anti-Lockerungsmethode	Mechanischer Lockerungsschutz mit Vierkanthals	erfordert die Befestigung des Kopfes mit einem Schraubenschlüssel	erfordert die Verwendung eines Innensechskantschlüssels zum Fixieren des Kopfes
Anzahl der Installateure	1	2	1
Kann vorgebohrt werden?	Ja	NEIN,	NEIN,
Typische Anwendungen	Holz, Gartenmöbel, Zäune	Stahlkonstruktion, mechanische Montage	Präzisionsmaschinen, Formen
