Robuste Schweißrundmuttern

Robust Weld-Rundmuttern sind spezielle Verbindungselemente, die speziell für die dauerhafte Befestigung an einem Grundmaterial durch Schweißen entwickelt wurden. Innovation und Präzision stehen im Mittelpunkt, wenn es darum geht, wie Hersteller den Herstellungsprozess von Xiaoguo® vorantreiben.

Modell:QC/T 867-2011

Anfrage absenden

Produktbeschreibung

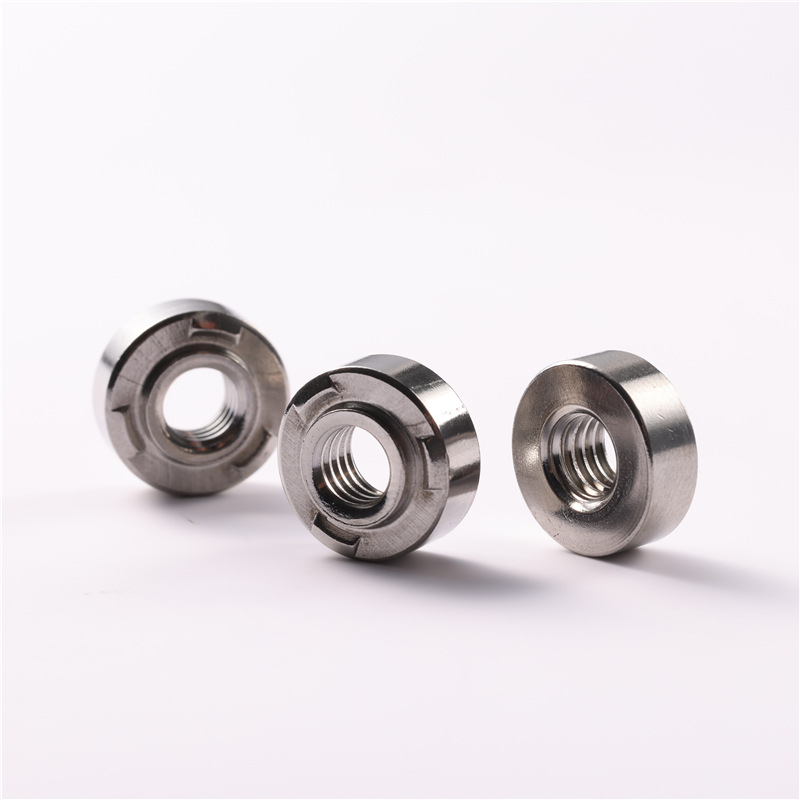

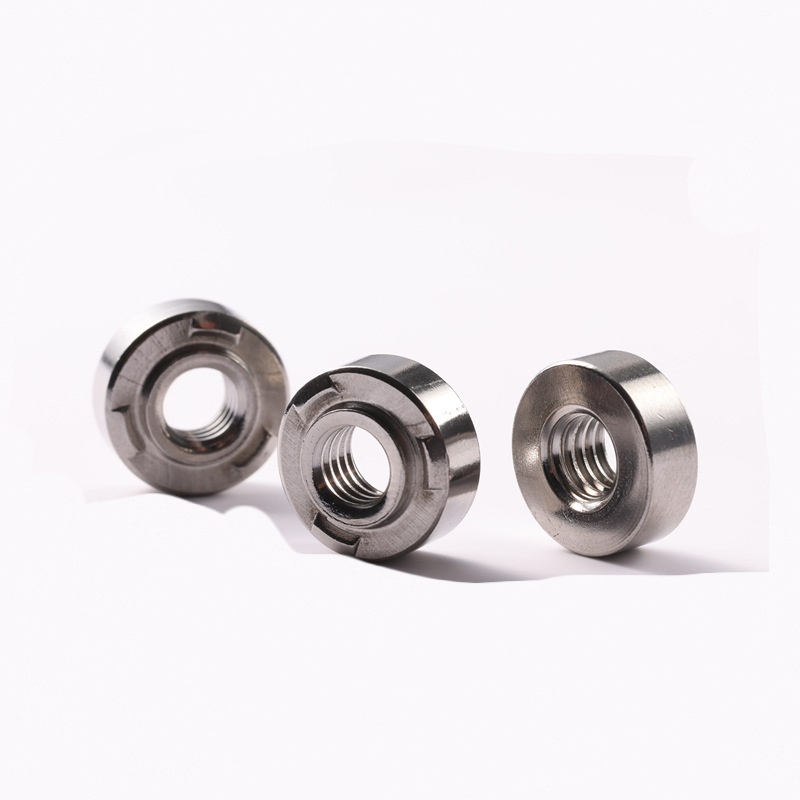

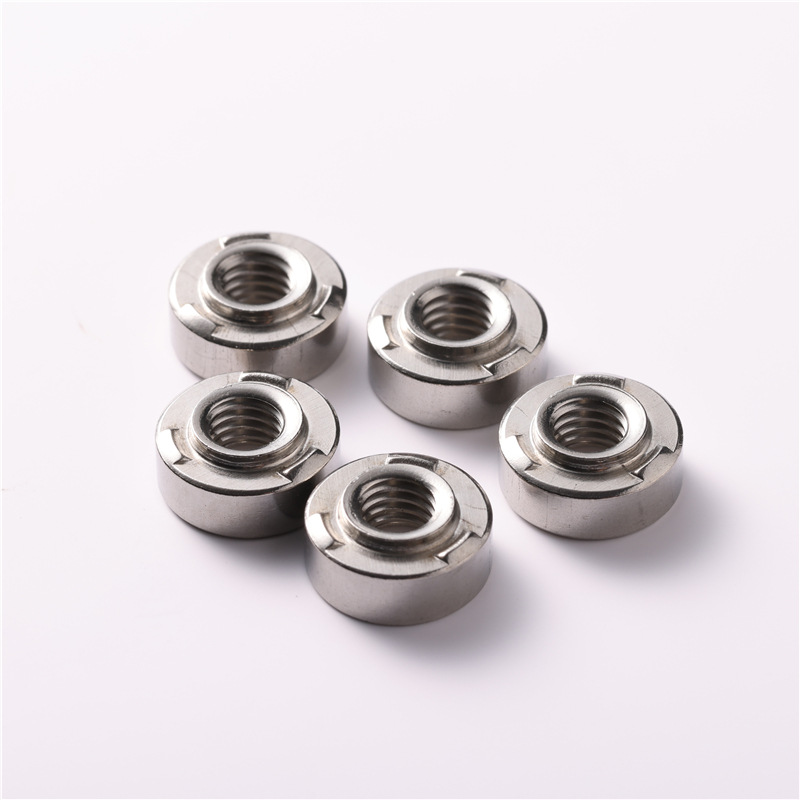

Robust Weld-Rundmuttern sind spezielle einteilige Verbindungselemente, die dauerhaft auf ein Grundmaterial geschweißt werden. Sie sind kreisförmig, oft mit einer abgerundeten Oberseite, und haben innen ein Gewinde, in das ein passender Bolzen oder eine Schraube passt.

Ihre Hauptaufgabe besteht darin, eine starke, zuverlässige und wiederverwendbare Gewindestelle an Dingen wie Blechen, Rahmen oder Platten zu schaffen – Stellen, an denen es nicht einfach ist, Gewinde direkt einzuschneiden, oder wo dies nicht stark genug wäre. Sie sind ein grundlegender Bestandteil gebauter Strukturen und Maschinen.

Ihr Hauptzweck besteht darin, eine starke, dauerhafte und wiederverwendbare Schraubverbindung auf dünnen Metallblechen, Rahmen oder flachen Oberflächen herzustellen. Dies sind Stellen, an denen das direkte Klopfen entweder schwierig oder nicht ausreichend stark ist. Nach der Installation sorgen sie dafür, dass Bolzen und Schrauben sicher befestigt werden und sich nicht lösen. Sie sind in einer Vielzahl von Maschinen und Gebäuden unverzichtbar und sorgen für langlebige und zuverlässige Verbindungen.

Produktvorteile

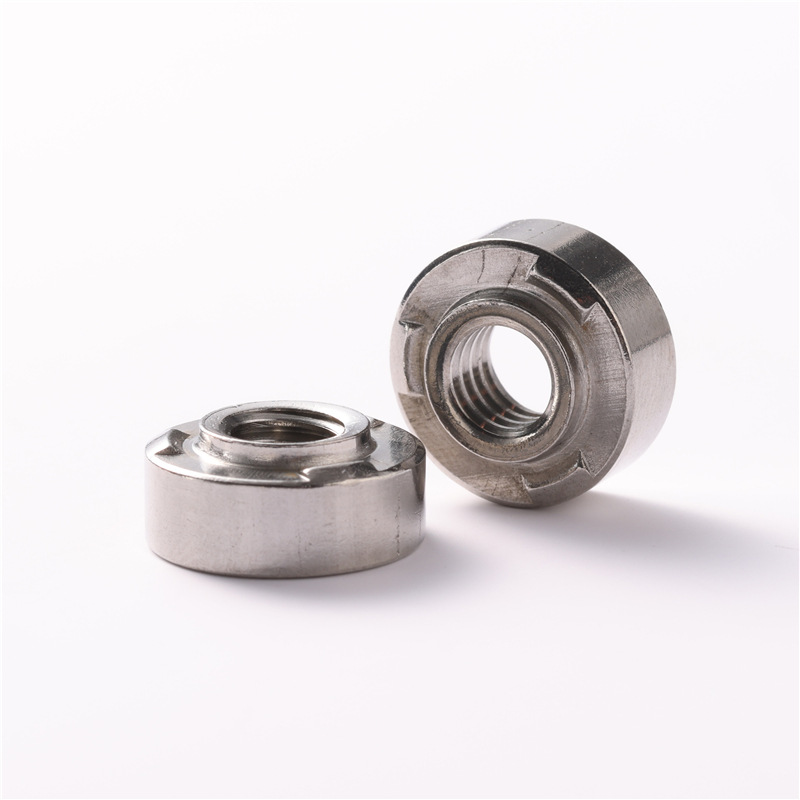

Robuste Weld-Rundmuttern haben ein wichtiges Designmerkmal: eine kleine hervorstehende Führungs- oder Ausrichtungslasche. Bevor mit dem Schweißvorgang des Werkstücks begonnen wird, muss das kleine Bauteil präzise in die vorgegebene Bohrung des Werkstücks eingebettet werden, um sicherzustellen, dass die Positionen der Komponenten während des Schweißvorgangs perfekt ausgerichtet sind und die Grundlage für die Genauigkeit des anschließenden Schweißvorgangs gelegt wird.

Es verhindert, dass sich die Mutter dreht, wenn Sie sie installieren, und hält das Innengewinde im Verhältnis zur Oberfläche, an der es befestigt wird, gerade. Diese Registerkarte ist besonders nützlich für schnelle, automatisierte Montagelinien – sie sorgt für Konsistenz und spart Zeit, da keine manuellen Anpassungen erforderlich sind.

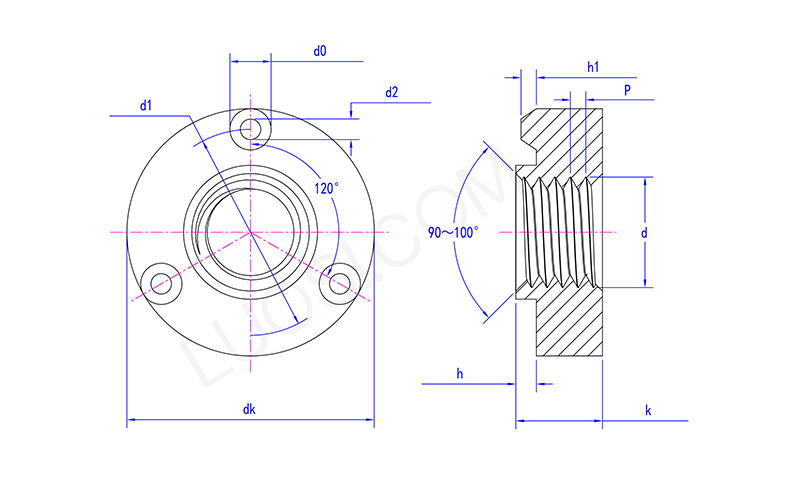

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 max	10.9	11.9	13.3	17.9	19.9	22.7
d1 Min	10.5	11.5	12.9	17.5	19.5	22.3
d0 max	2.8	2.8	3.2	4.3	4.3	5
d0 Min	2.5	2.5	2.9	4	4	4.7
d2 max	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk max	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h max	1.35	1.35	1.55	2	2	2.5
Std. min	1.1	1.1	1.3	1.75	1.75	2.25
h1 max	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k max	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Verwendete Materialien

Unsere regulären Robust Weld-Rundmuttern bestehen aus kohlenstoffarmem Stahl, der sich sehr gut schweißen lässt. Wir haben auch Versionen aus Edelstahl – wie 304 und 316 – für eine bessere Rostbeständigkeit in rauen Umgebungen. Sie erfüllen auch unterschiedliche internationale Standards.
