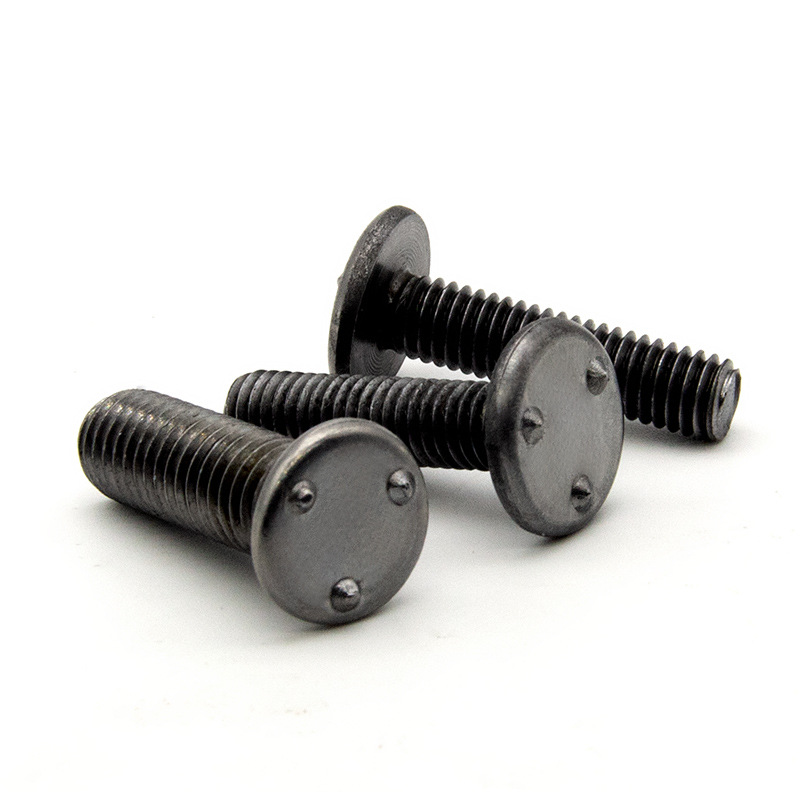

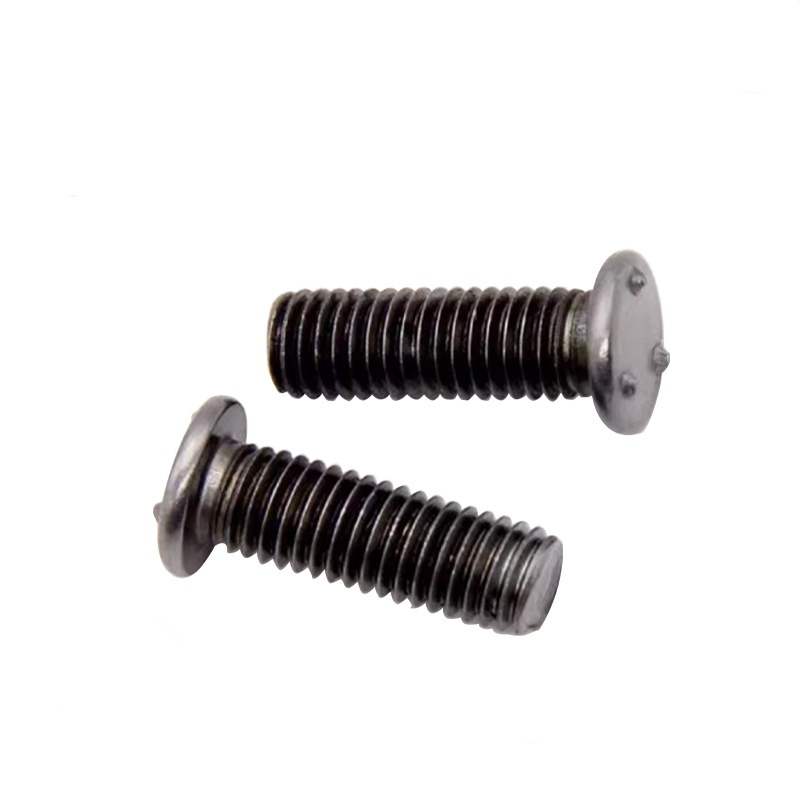

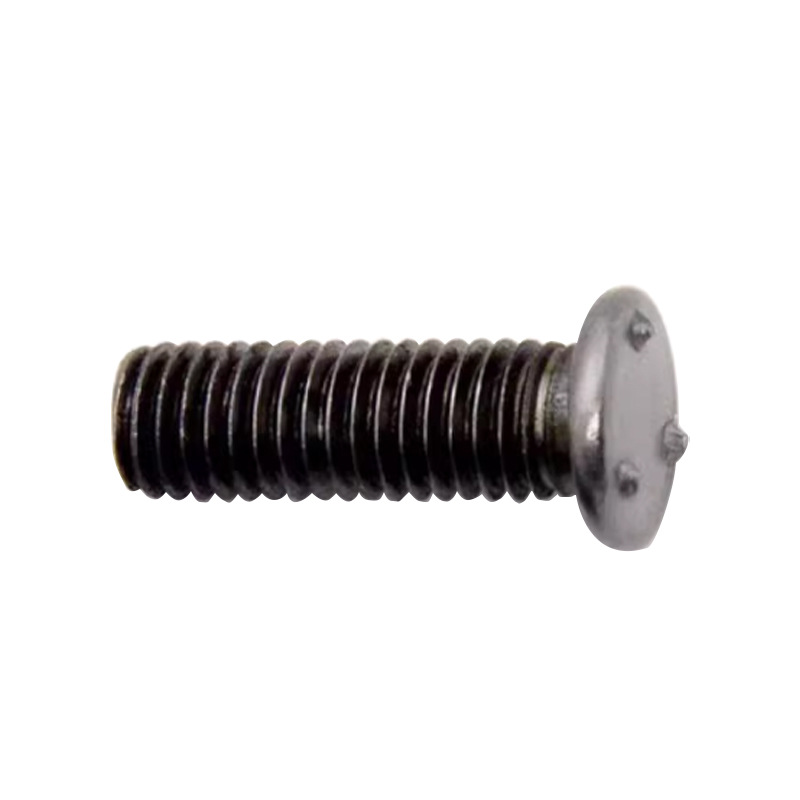

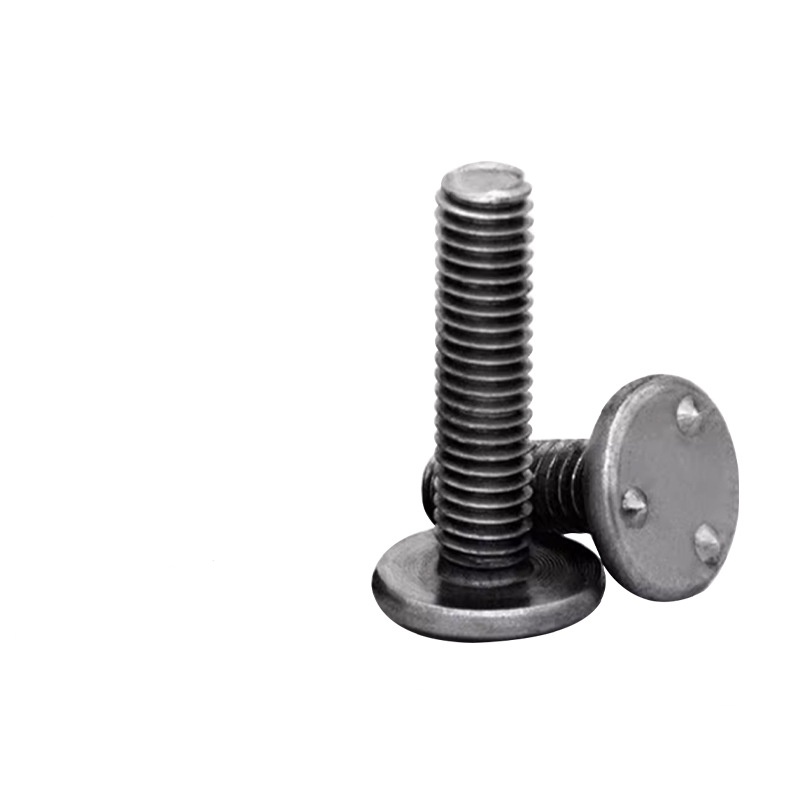

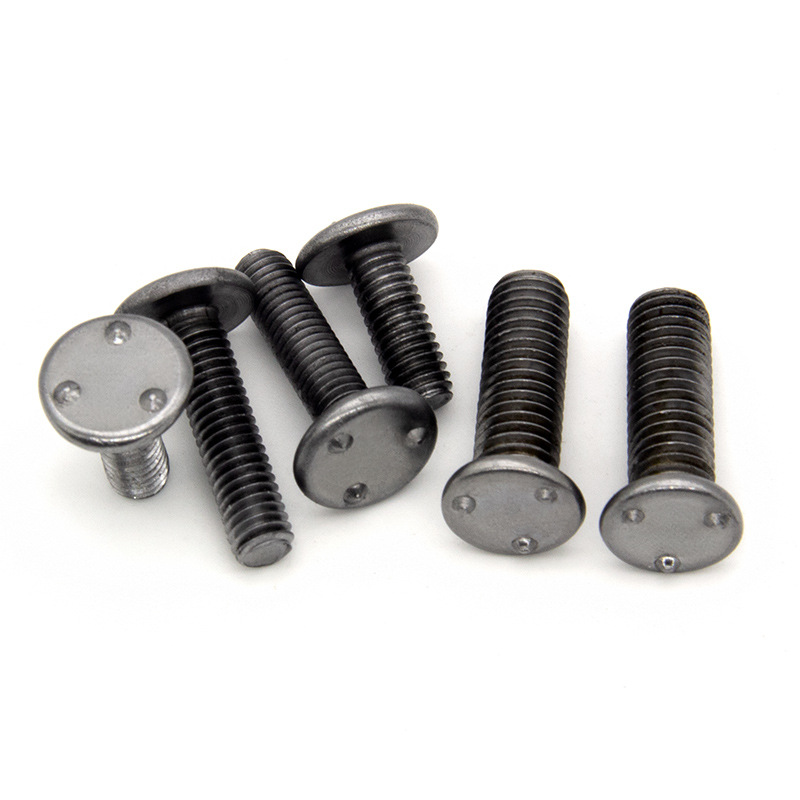

Bündig montierter, vorspringender Schweißbolzen

Eine Hauptanwendung für den bündig montierten Stirnschweißbolzen ist die Bereitstellung eines robusten Gewindebefestigungspunkts an Blech oder anderen Bauteilen. Xiaoguo® ist bereit, Ihr zuverlässiger Lieferant für alle Anforderungen an industrielle Verbindungselemente zu sein.

Modell:Q 199B-1999

Anfrage absenden

Produktbeschreibung

Der für flächenbündig montierte Stirnschweißbolzen verwendete Stahl ist ziemlich ausgewogen – stark, aber nicht zu steif. Es ist robust genug, um enge Klemmungen und die Belastungen bei regelmäßigem Gebrauch auszuhalten, aber das Material ist immer noch etwas nachgebend. Das bedeutet, dass es beim Schweißen und im Gebrauch Energie absorbieren kann, wodurch es weniger wahrscheinlich ist, dass es bei Stößen oder Vibrationen reißt oder bricht.

Funktionen und Vorteile

In der Automobilindustrie werden bündig montierte Stirnschweißbolzen aufgrund ihrer hervorragenden Befestigungseigenschaften häufig verwendet. Als robuste und langlebige Bolzen übernehmen sie vielfältige Verbindungsaufgaben: Befestigung verschiedener Halterungen, Stabilisierung von Kabelbäumen, Befestigung von Flüssigkeitsleitungsschnittstellen, Montage von Innenverkleidungen und Unterstützung bei der Montage zahlreicher Komponenten wie Unterbodenaufhängung und Kotflügel. Sie sind wichtige Garanten für die strukturelle Stabilität des gesamten Fahrzeugs und den koordinierten Betrieb verschiedener Systeme.

Im Fahrzeugbau sind Schnelligkeit und Zuverlässigkeit dieser Schrauben von entscheidender Bedeutung. Ihr effizienter Betrieb unterstützt die hohen Anforderungen der Massenproduktion und sorgt gleichzeitig für präzise und sichere Verbindungen, sodass Unternehmen strenge Sicherheitsvorschriften einhalten können.

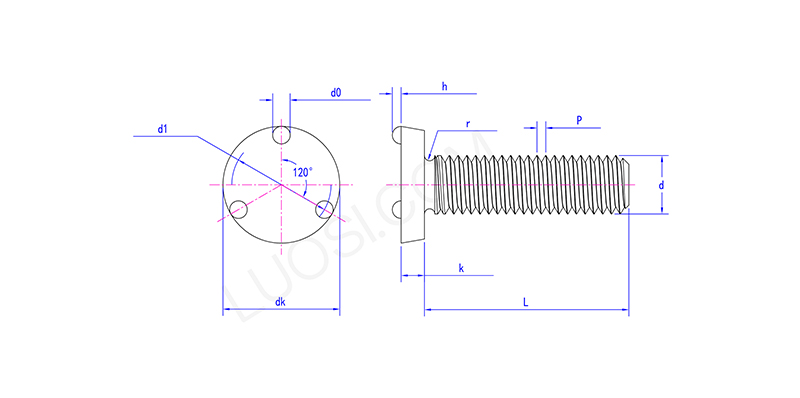

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.75	16.25	18.75
d1 Min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
Std. min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 Min	2.4	2.4	2.4	2.9	2.9	3.4

Internationale Zertifizierung

Bündig montierte Stirnschweißbolzen folgen in der Regel internationalen Standards wie ISO 13918. Wichtige Qualitätsaspekte, die überprüft werden müssen, sind die gleichmäßige Form und Höhe der Vorsprünge, die Beschaffenheit und Festigkeit des Materials, das Aussehen der Oberfläche und die Prüfung der Festigkeit der Schweißnaht (z. B. Prüfung, wie viel sie aushält, wenn gezogen oder geschoben wird).

Hersteller mit Zertifizierungen wie ISO 9001 und Materialprüfberichten tragen dazu bei, dass diese Schrauben zuverlässig sind.
