Quadratische Schweißmutter vom Typ A

Vierkantschweißmuttern vom Typ A werden zum Schweißen auf Metalloberflächen verwendet und sind mit Gewindelöchern für Bolzen ausgestattet. Sie eignen sich für Metallrahmen, Stützen oder mechanische Geräte, die feste Muttern erfordern. Die Fabrik in Xiaoguo® produziert gemäß den in GB/T 13680-1992 festgelegten Standards.

Modell:GB/T 13680-1992

Anfrage absenden

Produktbeschreibung

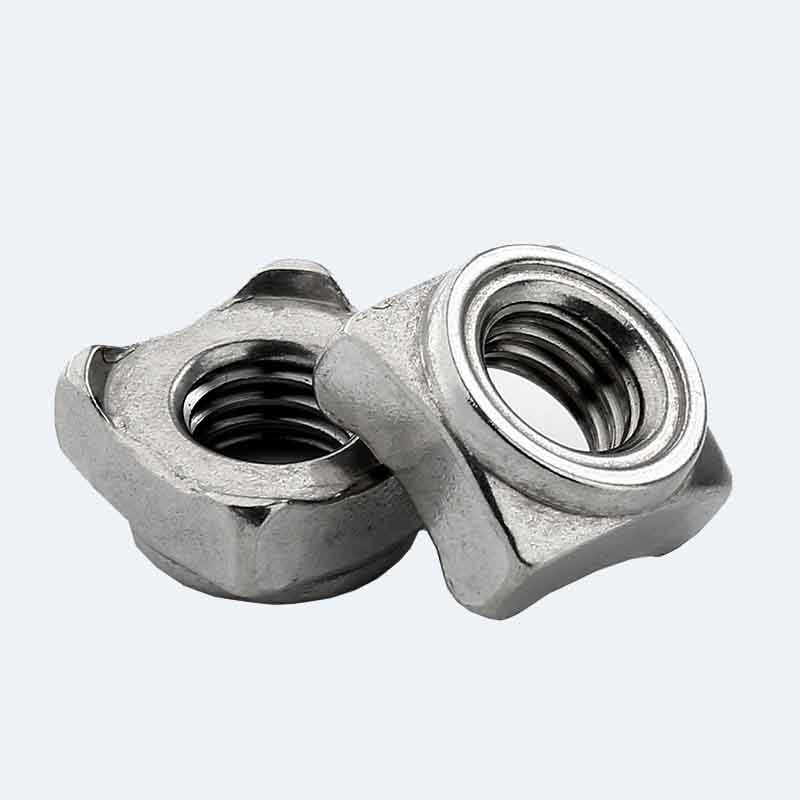

Vierkantschweißmuttern vom Typ A sind eine Art Spezialschweißmuttern. Sie haben eine quadratische Form und vier Schweißvorsprünge, die den Schweißvorgang sicherer machen. Die Gewinde sind ebenfalls Standard, sodass sie gut passendie Bolzen.

Schweißanlage

Die quadratische Schweißmutter vom Typ A lässt sich leicht schweißen. Platzieren Sie sie einfach an der zu schweißenden Stelle und schweißen Sie sie mit der Schweißausrüstung. Darüber hinaus sorgt das Design mit vier hervorstehenden Punkten für eine gleichmäßige Kraftverteilung während des Schweißvorgangs, wodurch die Schweißnaht extrem fest ist und sich weniger leicht löst.

Vierkant-Schweißmuttern vom Typ A sind beim Schweißen von Stahlplatten mit MIG- oder Punktschweißverfahren sehr verbreitet. Ihre flache Basis sorgt dafür, dass sie während des Schweißvorgangs stabil bleiben, während sie durch die vier kleinen Vorsprünge (manchmal Löcher) in das Grundmaterial gedrückt werden. Es kann schnell eine starke Verbindung aufbauen.

Die Installation der Vierkantschweißmutter vom Typ A ist sehr einfach. Reinigen Sie die Stelle auf der Metallplatte, an der die Muttern angebracht werden müssen. Positionieren Sie die Muttern richtig. Verwenden Sie die Schweißpistole und schweißen Sie an den vier Ecken der Muttern oder durch das Basisloch (falls vorhanden). Durch die Hitze wird die Nussbasis mit der Metallplatte verschmolzen. Nach dem Abkühlen können die Innengewinde für Schraubverbindungen genutzt werden.

Produktparameter

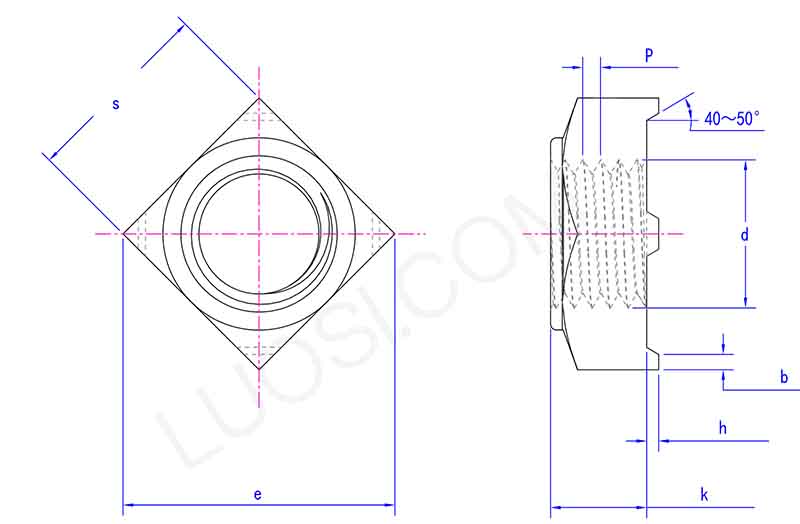

Type A Square Weld Nut parameter

Mo	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h max	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
Std. min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k max	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s max	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b max	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Produktmerkmale

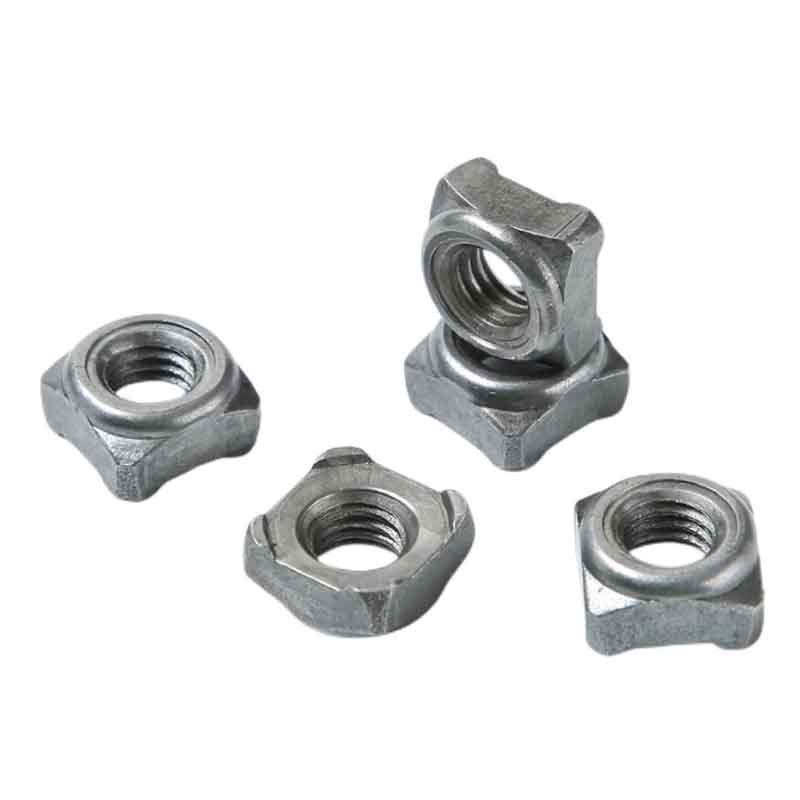

Das quadratische Erscheinungsbild der Vierkantschweißmuttern des Typs A erleichtert das Auffinden während der Installation und es ist unwahrscheinlich, dass sie sich drehen. Die vier Schweißvorsprünge haben die gleiche Höhe und Größe, was die Qualität der Schweißung gewährleistet. Darüber hinaus ist die Gewindegenauigkeit hoch und der Bolzen lässt sich problemlos eindrehen, ohne dass es zu Problemen wie Nichteinschraubbarkeit oder Lockerung kommt.
