T-Schweißmuttern mit Typ 1A

T-Schweißmuttern vom Typ 1A sind speziell für das Schweißen von Metallen konzipiert und entsprechen der 1A-Spezifikation und gewährleisten einen festen Sitz. Das T-förmige Design eignet sich für Metallrahmen, Stützen oder mechanische Geräte und hilft, Platz zu sparen. Die Xiaoguo®-Fabrik verfügt über eine große Menge an Waren auf Lager. Wir können auch Produkte anpassen und bereitstellen, die spezifische Anforderungen erfüllen.

Modell:JIS B1196-3.1-2001

Anfrage absenden

Produktbeschreibung

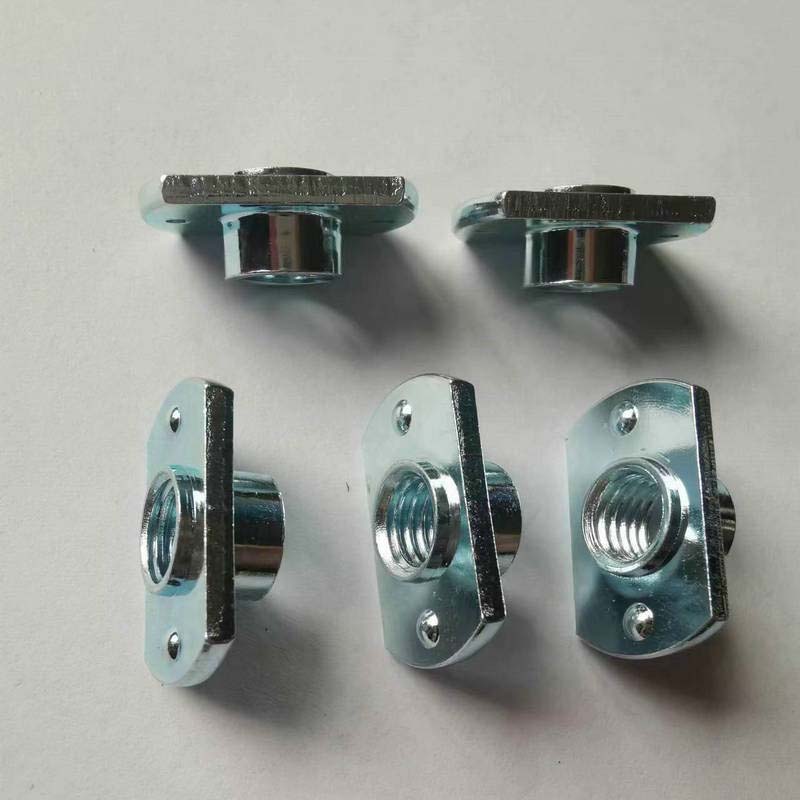

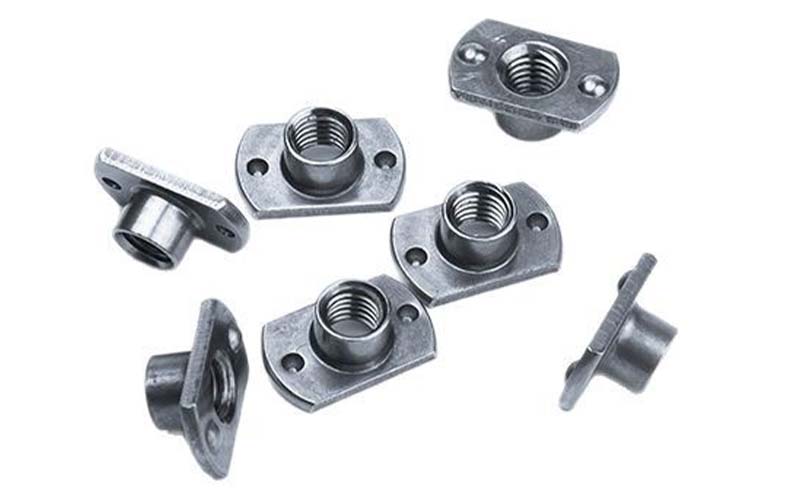

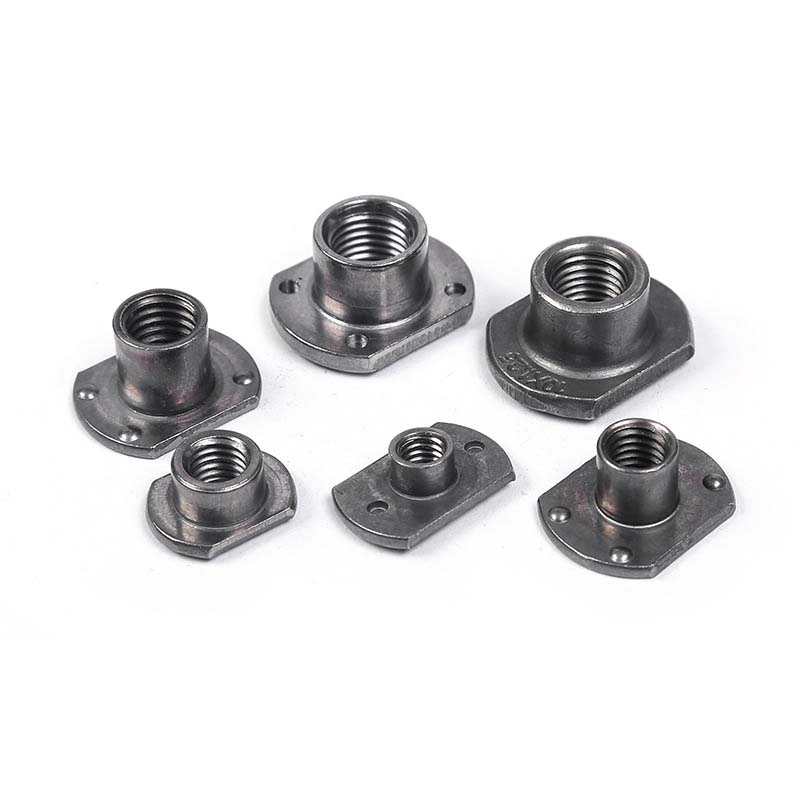

Die T-Schweißmuttern vom Typ 1A haben eine Form, die dem Buchstaben „T“ ähnelt, mit dem zylindrischen Gewindeteil an der Unterseite. Am Flansch befinden sich mehrere kleine Vorsprünge, die speziell zum Schweißen vorgesehen sind. Die gängigen Gewindespezifikationen reichen von M4 bis M12.

Produktparameter

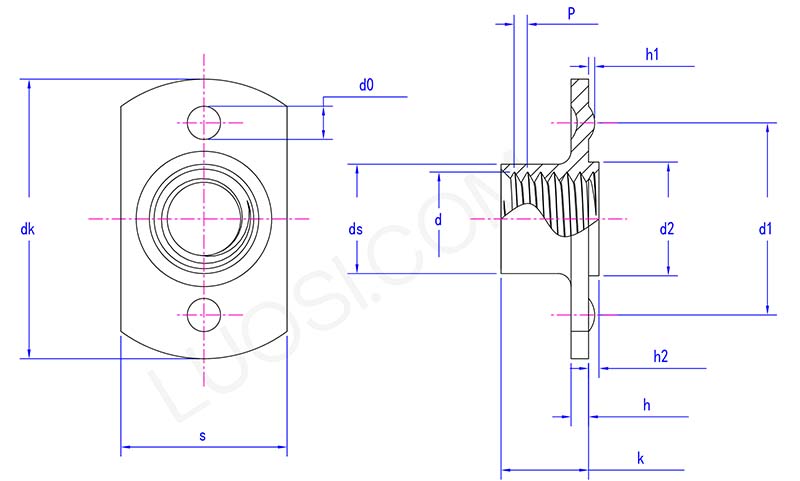

T style weld nuts with type 1A parameter

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
Std. min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 Min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 Min	14.8	14.8	16.75	16.75	21.7	23.7

Produktmerkmale und Installation

Die T-Schweißmuttern vom Typ 1A zeichnen sich durch eine charakteristische T-förmige Struktur aus. Der Flansch kann die Kontaktfläche mit der Metallplatte vergrößern, den Druck verteilen und die Schweißung sicherer machen. Die Größe und Höhe der Schweißvorsprünge am Flansch sind gleich und die Erwärmung während des Schweißvorgangs ist gleichmäßig. Seine Gewindegenauigkeit ist hoch. Wenn der Bolzen eingeschraubt ist, fühlt er sich sehr leichtgängig an, ohne dass er klemmt oder sich lockert.

T style weld nuts with type 1A

Die Schweißmuttern vom Typ 1A T verdanken ihren Namen ihrer Form: Der sechseckige Mutternkörper ist exzentrisch auf der rechteckigen Grundplatte (Flansch) montiert. Der Typ 1A weist darauf hin, dass er für das Lichtbogenschweißen (MIG oder WIG) am Flanschrand ausgelegt ist. Das „T“-förmige Design ermöglicht es Ihnen, die Gewindelöcher an der gewünschten Stelle zu positionieren, selbst in der Nähe der Kante, wo eine Mittelmutter nicht installiert werden kann, und ist leicht zu erreichen.

Bei der Installation von T-Schweißmuttern des Typs 1A erfolgt die Schweißung entlang des Umfangs des rechteckigen Flansches. Die Mutternbasis vom Typ 1A ist flach und weist keine Löcher oder Vorsprünge auf. Mit MIG oder WIG können Sie durchgehende Schweißnähte entlang der Flanschkante erzeugen. Eine gute Gesamtverschmelzung ist entscheidend, da nur so der Flansch fixiert werden kann. Bitte reinigen Sie das Metall vorher gründlich.

Schweißmuttern vom Typ 1A T sind teurer als herkömmlicheVierkantmuttern. Für die Bearbeitung der Flanschform und zusätzliche Materialien müssen Sie aufkommen. Außerdem dauert es länger, bis sie richtig um den Flansch herum verschweißt sind. Besonders wenn die Fadenposition versetzt werden muss, verwenden Sie sie; Andernfalls sind Standardmuttern möglicherweise günstiger.
