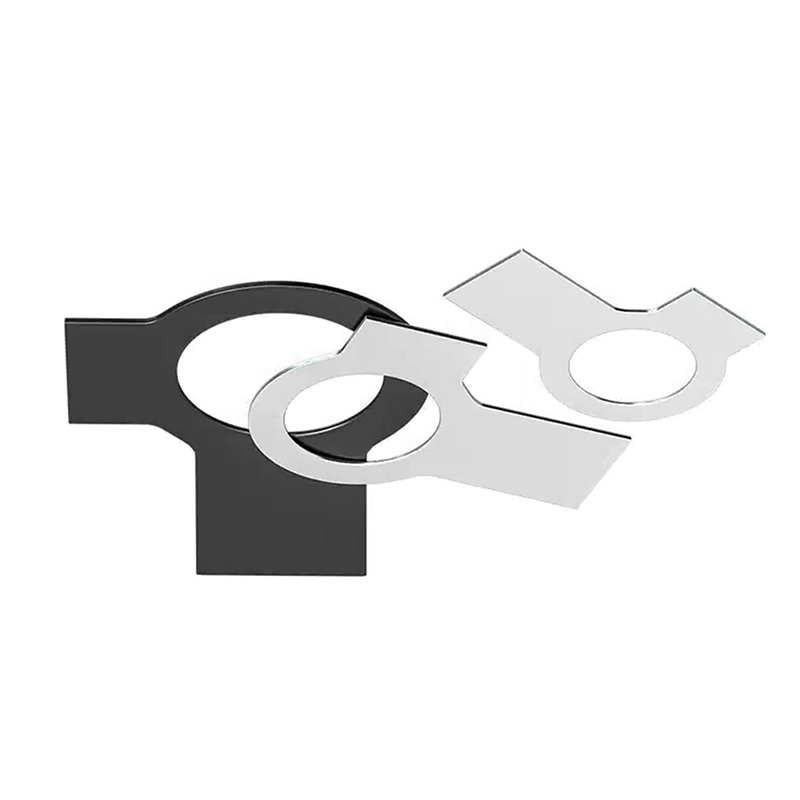

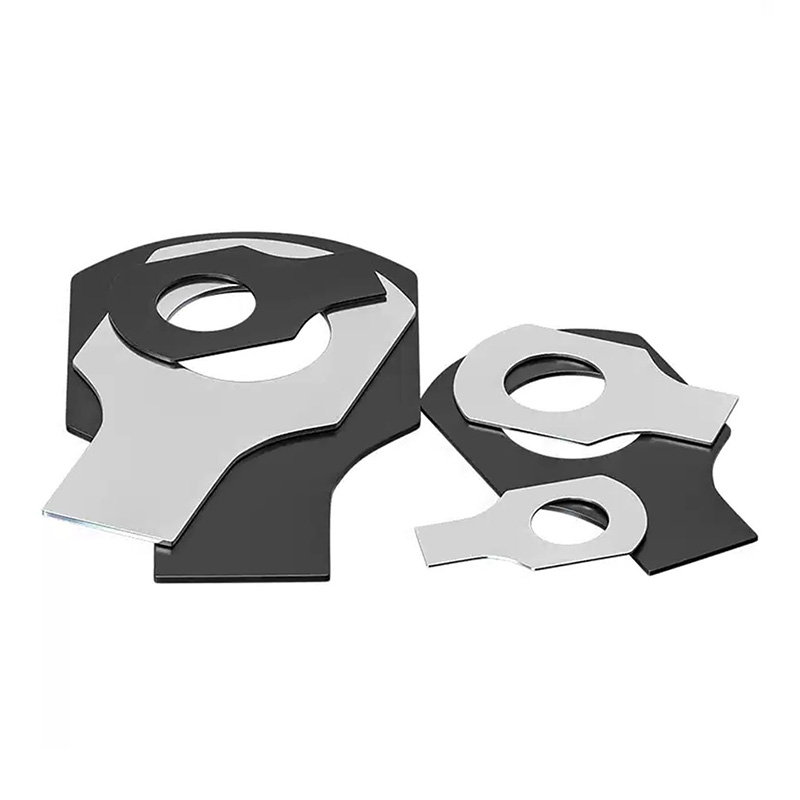

Sicherungsscheiben mit langer Lasche und Flügeln

Die von der Xiaoguo®-Fabrik hergestellten Laschenscheiben mit langer Lasche und Flügeln zeichnen sich durch eine extrem hohe Zuverlässigkeit in Bezug auf die Anti-Lockerungsfunktion aus. Selbst unter ständigen Vibrations- und Stoßbedingungen können sie einen guten Verriegelungszustand aufrechterhalten.

Anfrage absenden

Produktbeschreibung

Das Funktionsprinzip von Laschenscheiben mit langer Lasche und Flügeln basiert auf rein mechanischer Verriegelung und nicht auf Reibung oder Elastizität. Der Kernmechanismus besteht darin, die beiden Laschen zu biegen und dadurch physisch zu verhindern, dass sich die Mutter (oder der Schraubenkopf) relativ zum Werkstück dreht.

【1】Spezifische ArbeitVerfahren

(1) Normale Installation, mit reservierten Ohrlaschen

Platzieren Sie die Sicherungsscheiben mit langer Lasche und Flügeln auf der Schraube und ziehen Sie dann die Mutter fest. Zu diesem Zeitpunkt bleiben beide Ohrlaschen gerade und wurden nicht gebogen.

(2) Biegen Sie die kurzen Ohren und sichern Sie die Muttern

Biegen Sie die kurzen Ohren mit einer Zange nach oben, sodass sie fest an einer Seite der Mutter anliegen. Die kurzen Ohren sollten an der Ebene der Mutter anliegen, um ein Drehen zu verhindern.

(3) Biegen Sie die langen Ohren und befestigen Sie die Sicherungsscheiben mit der langen Lasche und den Flügeln

Biegen Sie die langen Ohren nach unten oder zur Seite, sodass sie die Kante des Werkstücks greifen, in die Schlitzlöcher am Werkstück einführen oder am festen Vorsprung anliegen können.

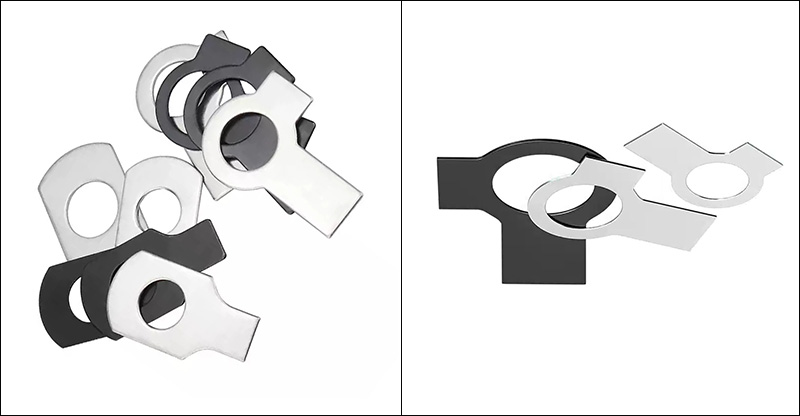

Tab Washers With Long Tab And Wings

[2] Endgültige Wirkungsbestimmung

Das lange Ohr fixiert die Unterlegscheibe am Werkstück und stellt sicher, dass sich die Unterlegscheibe nicht drehen kann.

Die kurzen Ohren fixieren die Mutter und die Unterlegscheibe miteinander und die Mutter kann sich auch nicht drehen.

Da zwischen der Unterlegscheibe und der Mutter keine Relativbewegung stattfinden kann, ist die Schraubenverbindung vollständig gesichert.

【3】Der Unterschied zu Anti-Lockerungsmechanismen auf Reibungsbasis

Reibungssperre: Verhindert die Drehung, indem sie einen Widerstand erzeugt. Vibrationen können diesen Widerstand überwinden und zu einer Lockerung führen.

Sicherungsscheiben mit langer Lasche und Flügeln: Durch direkten physischen Eingriff kann sich die Mutter absolut nicht drehen, solange das Ohrstück nicht verbogen oder beschädigt ist. Dieser Verriegelungsmechanismus wird nicht durch Vibrationen, Schmierung oder Temperaturschwankungen beeinträchtigt.

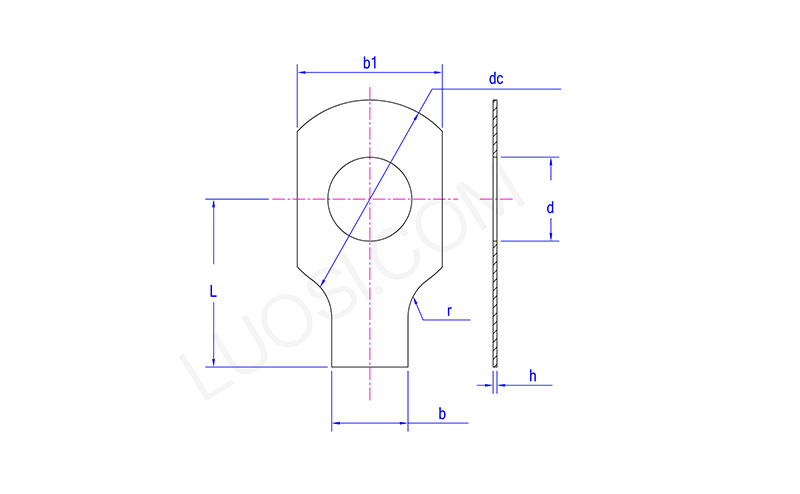

Tab Washers With Long Tab And Wings

Mo	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
T min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC max	10	14	17	19	22	26	32	32	40	45	45
DC min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
