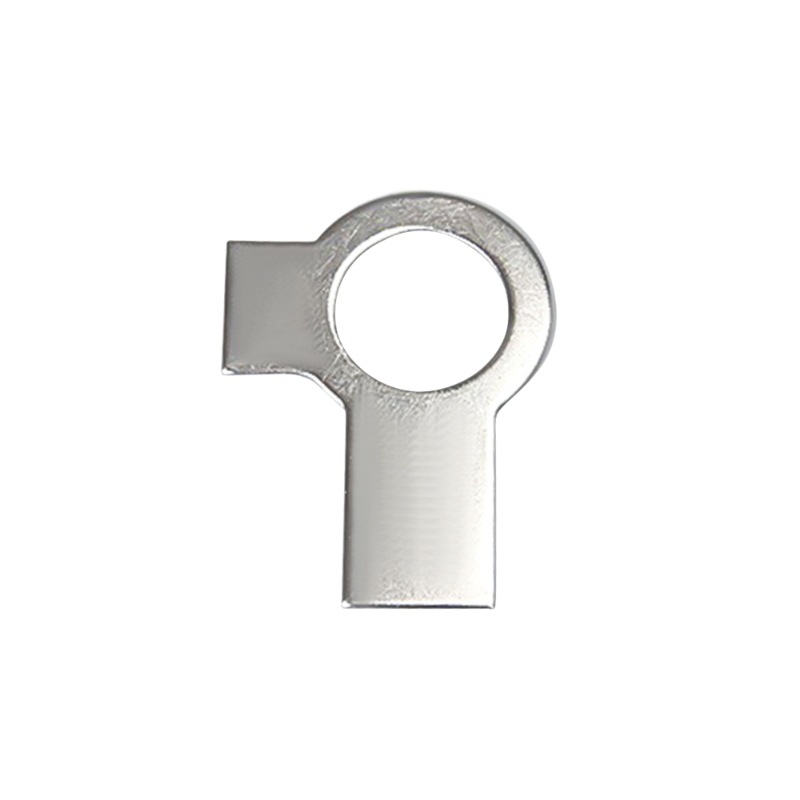

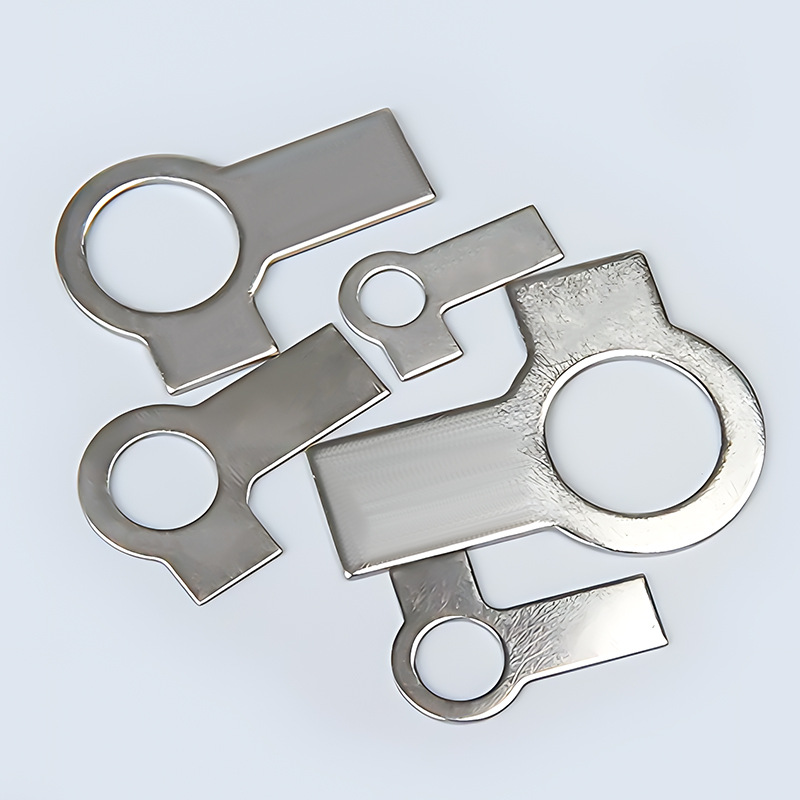

Sicherungsscheiben aus schwarzem Stahl mit langer Lasche und Flügel

Die von der Xiaoguo®-Fabrik hergestellten Laschenscheiben aus schwarzem Stahl mit langer Lasche und Flügel haben eine einfache Struktur, die einfach zu bedienen und zu verwenden ist. Für die Installation wird nur ein normaler Schraubenschlüssel benötigt und es sind keine zusätzlichen Werkzeuge erforderlich.

Anfrage absenden

Produktbeschreibung

Die Installation der Sicherungsscheiben aus schwarzem Stahl mit langer Lasche und Flügel umfasst vier einfache Schritte. Bitte beachten Sie bei der Bedienung die folgende Reihenfolge, um eine sichere Verriegelungswirkung zu gewährleisten.

【1】Werkzeug

Schraubenschlüssel (zum Anziehen von Muttern oder Schrauben)

Spitzzange oder Flachzange (zum Biegen der Ohrstücke)

(Optional) Hammer + Kreuzschlitzschraubendreher (für dickere Unterlegscheiben)

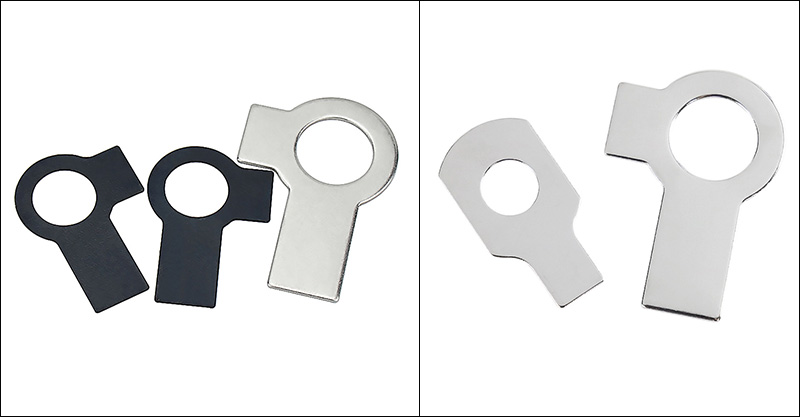

Black Steel Tab Washers With Long Tab and Wing

【2】Installationsschritte

(1) Bringen Sie die Unterlegscheibe an

Führen Sie die Schraube durch das Loch des Werkstücks. Setzen Sie die schwarzen Stahlblechscheiben mit langer Lasche und Flügel auf die Schraube, wobei sowohl die lange Lasche als auch die kurze Lasche nach außen zeigen. Stellen Sie sicher, dass die Unterlegscheibe flach auf der Oberfläche aufliegt. Schrauben Sie die Mutter von Hand auf, ziehen Sie sie noch nicht vollständig fest.

(2) Ziehen Sie die Mutter fest

Ziehen Sie die Mutter mit einem Schraubenschlüssel fest, bis das erforderliche Drehmoment erreicht ist.

(3) Biegen Sie die kurze Lasche

Fassen Sie die kurze Lasche mit einer Zange und falten Sie sie nach oben. Biegen Sie sie fest gegen eine flache Seite der Mutter.

(4) Biegen Sie die lange Lasche

Biegen Sie die lange Lasche mit einer Zange nach unten oder zur Seite. Falten Sie sie in die Nut am Teil oder biegen Sie sie fest gegen die Kante des Teils.

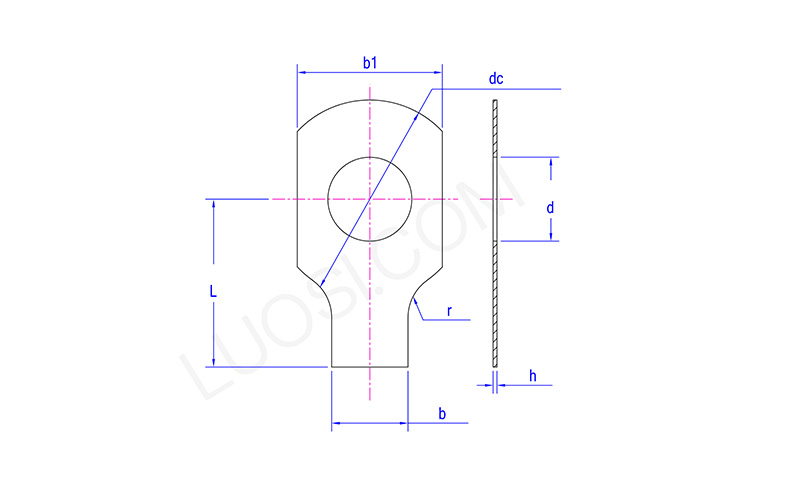

Black Steel Tab Washers With Long Tab and Wing

Mo	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
T min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC max	10	14	17	19	22	26	32	32	40	45	45
DC min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspektion der Installation

Die kurzen Ohren sind fest mit der Ebene der Mutter verbunden und verhindern so, dass sich die Mutter dreht.

Die langen Ohren sind fest fixiert und die Laschenscheiben aus schwarzem Stahl mit langer Lasche und Flügel können sich nicht relativ zum Werkstück drehen.

Beide Ohrstücke weisen keine Risse und keine übermäßige Biegung oder Beschädigung auf.

【4】Hinweise zur Beachtung

（1）Einmalgebrauch: Nach der Installation sind die Ohrstücke dauerhaft gebogen. Beim Entfernen müssen sie durch Hämmern oder Schneiden begradigt werden. Die Sicherungsscheiben aus schwarzem Stahl mit langer Lasche und Flügel können nicht wiederverwendet werden.

(2) Nicht zu stark biegen: Wiederholtes Biegen oder übermäßige Biegewinkel können dazu führen, dass die Wurzel des Ohrstücks bricht und seine Verriegelungsfunktion verloren geht.

(3) Verstehen Sie es nicht falsch: Die kurzen Ohren sollten immer nach oben zeigen und die langen Ohren sollten nach unten zeigen.
