Sicherungsscheiben mit langer und kurzer Lasche

Die von der Xiaoguo®-Fabrik hergestellten Sicherungsscheiben mit langer und kurzer Lasche werden mechanisch und nicht durch Reibung verriegelt. Die mechanische Verriegelung verhindert grundsätzlich ein Verdrehen und die Verriegelungswirkung ist sehr deutlich.

Anfrage absenden

Produktbeschreibung

Bei den Sicherungsringen mit langer und kurzer Lasche, die dem mechanischen Sicherungsring DIN 463 entsprechen, handelt es sich um einen einteiligen, rein mechanischen Sicherungsring gegen Lösen. Es wird in einem einzigen Druckgussverfahren hergestellt und besteht aus einem langen und einem kurzen Ohrstück, wobei die beiden Ohrstücke einen Winkel von etwa 90° bilden. Es wird für Sechskantschrauben/-muttern verwendet und sorgt durch das Biegen eines langen und eines kurzen Ohrstücks für einen Lockerungsschutz. Es eignet sich für Bedingungen mit hoher Vibration, dynamischer Belastung sowie thermischer Ausdehnung und Kontraktion. Diese Struktur kann die relative Drehung der Mutter oder des Bolzens vollständig verhindern und so eine zuverlässige mechanische Verriegelung erreichen.

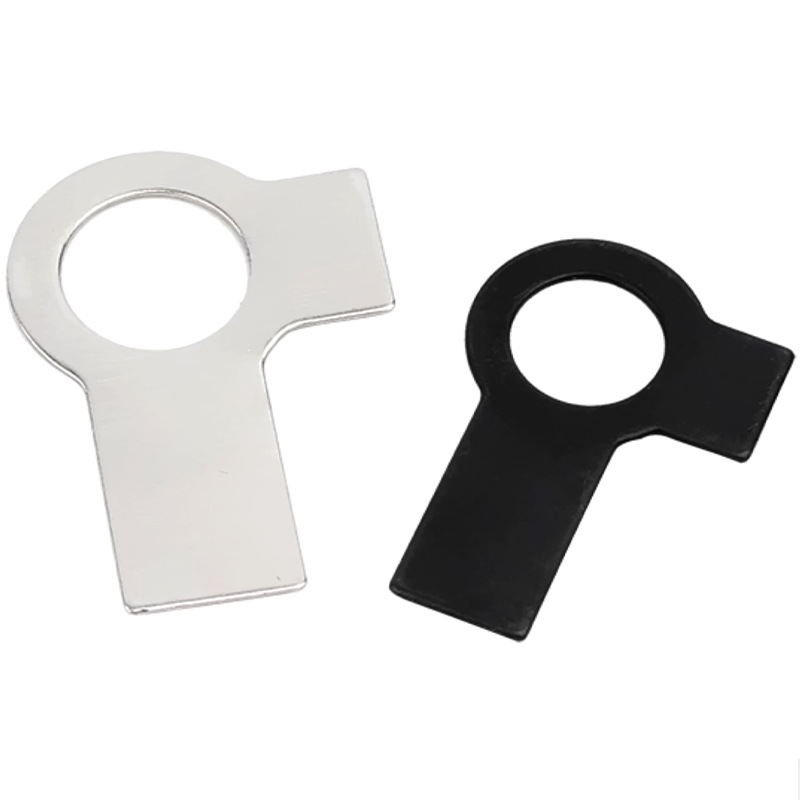

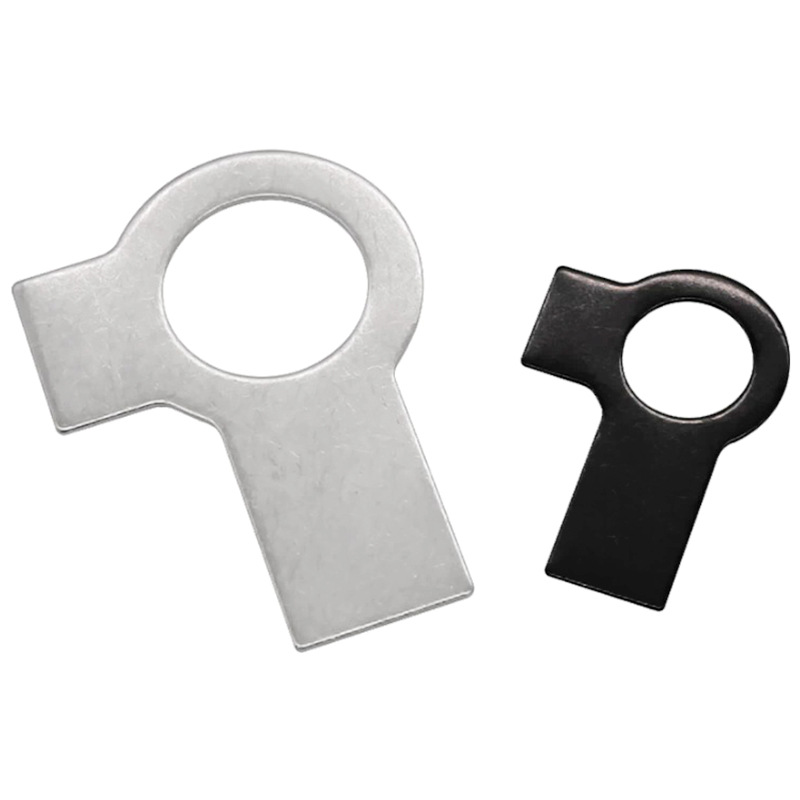

< style="text-align:center;"> Tab Washers With Long And Short Tab

Strukturmerkmale

Die Konstruktionsmerkmale von Sicherungsscheiben mit langer und kurzer Lasche sind wie folgt:

(1) Integriertes Stanzformen

Die gesamten Sicherungsscheiben mit langer und kurzer Lasche werden im Kaltprägeverfahren aus einem einzigen Metallblech hergestellt. Es gibt kein Schweißen oder zusätzliche Komponenten, was zu einem einfachen Aufbau, hoher Festigkeit und niedrigen Kosten führt.

(2) Doppelohr-Design (ein langes und ein kurzes)

Der Hauptkörper der Laschenscheiben mit langer und kurzer Lasche ist kreisförmig und zwei Laschen erstrecken sich entlang der Außenkante nach außen:

Short Tab: Kurz in der Länge

Langes Tab: Länger

Die beiden Ohrstücke bilden miteinander einen Winkel von etwa 90 Grad.

(3) An der Wurzel des Ohrstücks befindet sich eine Stressabbaustruktur.

An der Verbindungsstelle zwischen Ohrstück und Rundkörper sollen abgerundete Ecken oder leichte Breitenverengungen die Spannungskonzentration beim Biegen reduzieren und ein Brechen des Ohrstücks verhindern.

(4) Zylindrischer Körper

Die Dicke des Körpers ist gleichmäßig. Es gibt keine Zähne oder geneigten Flächen am Körper und die Oberfläche ist normalerweise glatt.

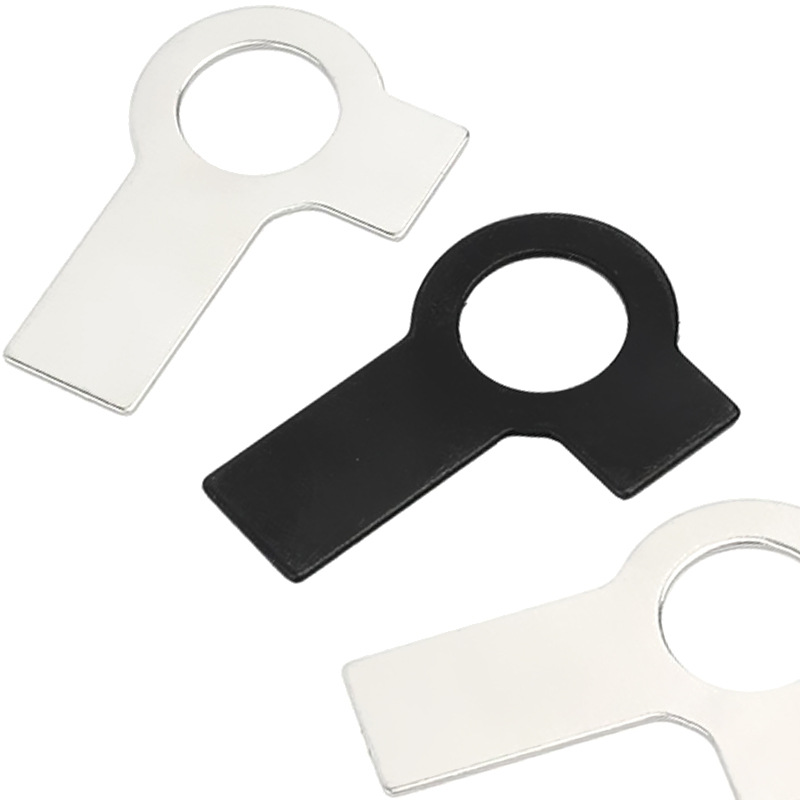

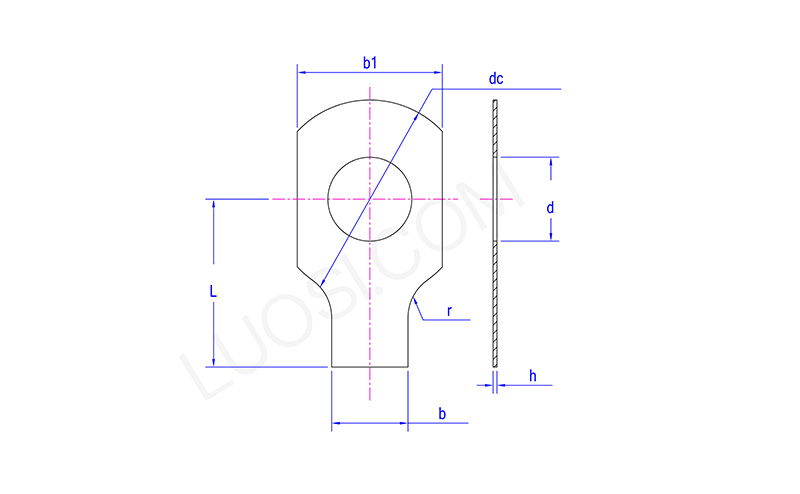

< style="text-align:center;"> Tab Washers With Long And Short Tab

Mo	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
T min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC max	10	14	17	19	22	26	32	32	40	45	45
DC min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
