Schlitz-Rundkopf-Holzschraube DIN 96

Die von der Xiaoguo®-Fabrik hergestellten Schlitzrundkopf-Holzschrauben DIN 96 sind in einer Vielzahl von Spezifikationen und Größen erhältlich, eignen sich sowohl für die Montage im kleinen als auch im großen Maßstab und werden häufig verwendet.

Anfrage absenden

Produktbeschreibung

Im Folgenden finden Sie eine Einführung in die Spezifikationen und Abmessungen der Schlitz-Rundkopf-Holzschraube DIN 96.

Standardsortiment: Gewindedurchmesser 1,6 mm bis 8 mm, metrisch, Einzelschlitz, Rundkopf, Holzbohrer (Grobgewinde).

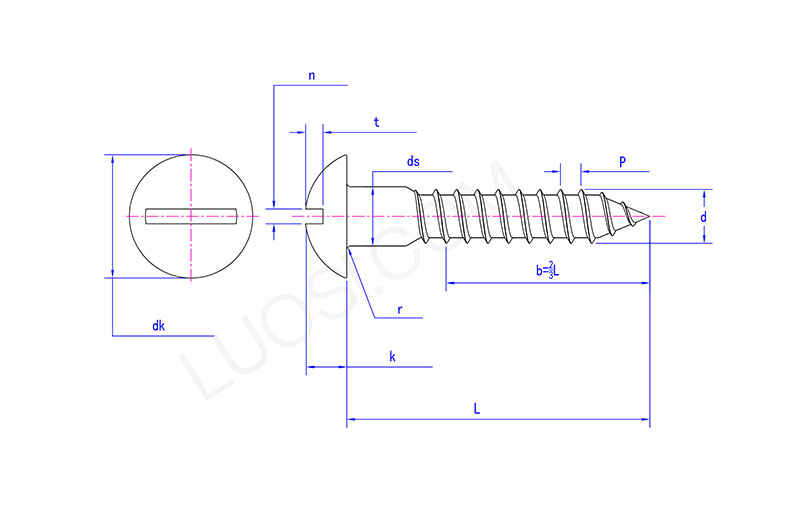

Schlüsselabmessungen (mm, allgemeine Spezifikationen)

d: Nenndurchmesser des Gewindes

ds: Stabdurchmesser (der glatte Teil des Stabes)

dk: Durchmesser des Kopfes

k: Höhe des Kopfes

n: Breite des Schlitzes

t: Tiefe des Schlitzes (maximal)

L: Nennlänge (gemeinsamer Bereich)

d	ds (max./min.)	dk (nom)	k	n	T (max)	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3,5/3,02	7.0	2.4	0.8	1.6	8-30

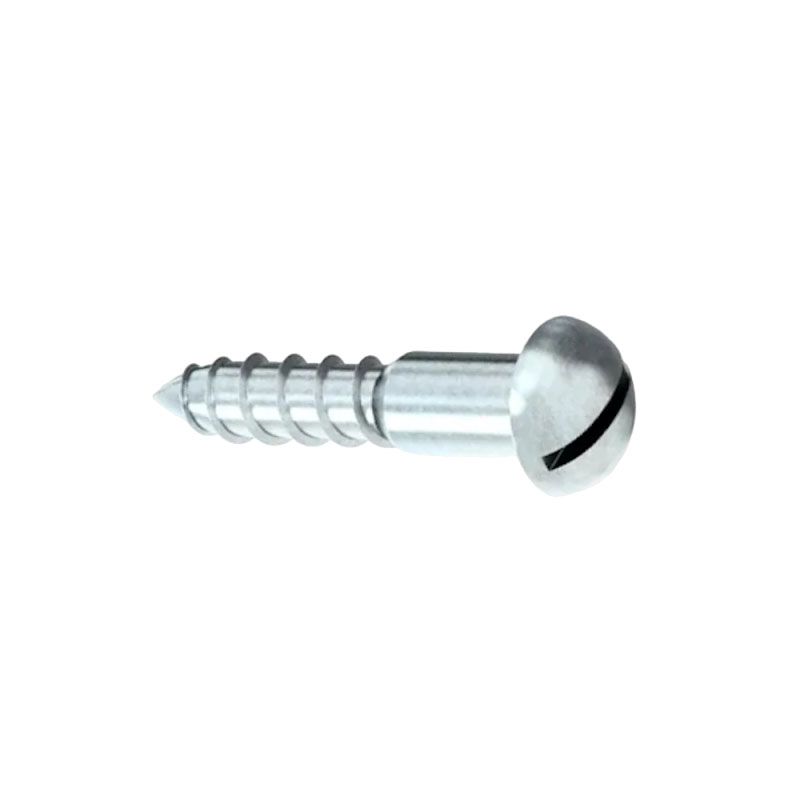

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Materialeinführung

Zu den gängigen Materialien für Schlitzrundkopf-Holzschrauben DIN 96 gehören hauptsächlich Kohlenstoffstahl, Edelstahl und Kupferlegierungen. Welcher konkrete Materialtyp ausgewählt werden muss, hängt von der Nutzungsumgebung, den Festigkeitsanforderungen und dem Kostenbudget ab.

(1) Kohlenstoffstahl

Kohlenstoffstahl ist das am häufigsten verwendete Material für Holzschrauben und zeichnet sich durch niedrige Kosten, hohe Festigkeit und gute Verarbeitungsleistung aus. Unter diesen ist kohlenstoffarmer Stahl der am weitesten verbreitete Typ, da er einen niedrigen Kohlenstoffgehalt, eine bessere Zähigkeit und Verarbeitungsleistung aufweist und sich für die Kaltstauchumformung eignet.

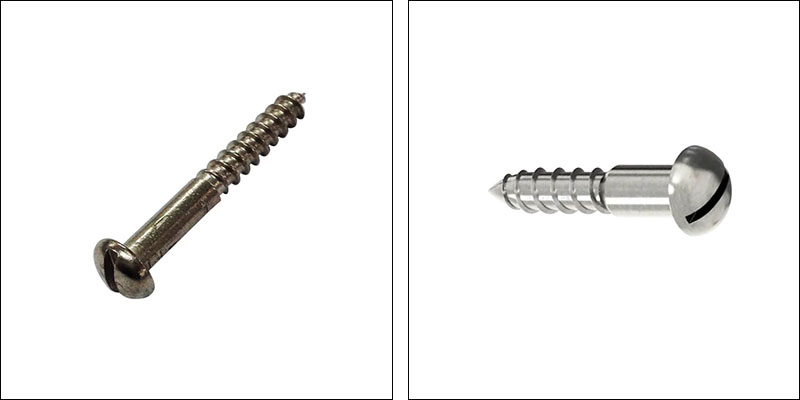

(2)Edelstahl

Die Oberfläche bildet auf natürliche Weise einen dichten Oxidfilm, der einen hervorragenden Korrosionsschutz bietet. Es ist keine zusätzliche Oberflächenbehandlung erforderlich und es ist für die meisten feuchten Umgebungen und Außenanwendungen geeignet.

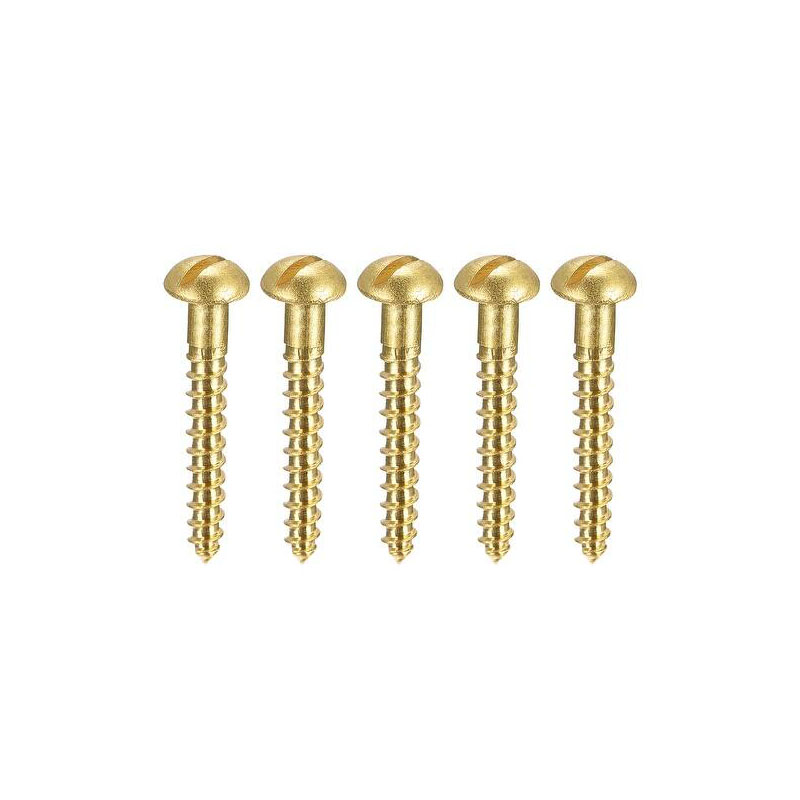

(3) Messing/Kupferlegierung

Schlitz-Rundkopf-Holzschrauben DIN 96 aus Kupferlegierung (üblicherweise aus Messing) werden aufgrund ihres natürlichen goldenen Aussehens, ihrer hervorragenden Korrosionsbeständigkeit und Leitfähigkeit häufig in besonderen dekorativen oder funktionalen Umgebungen verwendet.

Material	Eigenschaften	Anwendbare Szenarien
Messing, CuZn	Das Aussehen ist wunderschön und hat eine goldene Farbe. Es hat eine gute Korrosionsbeständigkeit, aber seine Festigkeit ist geringer als die von Kohlenstoffstahl.	Hochwertige Möbel, antike Restaurierung, Kunstinstallationen, dekoratives Hardware-Zubehör, elektrische Anschlüsse
Bronze	Seine Korrosionsbeständigkeit ist der von Messing überlegen und sein Aussehen ist dunkelbraun.	Gefäße, Außendekorationen, Skulpturenbefestigung

Mo	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

(4) Weitere optionale Materialien

Aluminiumlegierung

Leicht, korrosionsbeständig, aber mit geringerer Festigkeit

Geeignet für temporäre Bauten, leichte Dekorationen und Ausstellungsaufbauten

Titanlegierung

Extrem hohe Festigkeit, extrem korrosionsbeständig, jedoch mit hohen Kosten und schwieriger Verarbeitung

Geeignet für Spezialbereiche wie Luft- und Raumfahrt und hochwertige medizinische Geräte

FAQ

（1）Wird die Schlitzrundkopf-Holzschraube DIN 96 aus Kohlenstoffstahl beim Seetransport rosten?

Um das Risiko von feuchtigkeitsbedingtem Rost während des Transports zu verringern, ergreifen wir in der Regel Schutzmaßnahmen wie VCI-Rostschutzpapier + Versiegelung von Plastiktüten + Trockenmittel, die Rost wirksam verhindern können.

（2）Wie lässt sich die Korrosionsbeständigkeit von DIN 96-Schrauben bewerten?

Die Korrosionsbeständigkeit wird durch Salzsprühtests beurteilt. Verzinkte Schrauben aus Kohlenstoffstahl halten in der Regel 48–100 Stunden stand; Edelstahlschrauben halten Hunderten bis Tausenden von Stunden stand, ohne zu rosten.

(3) Wie hoch sollte das Montagedrehmoment sein?

Das Drehmoment ist abhängig vom Material, der Holzart und den Schmierbedingungen. Wenn beispielsweise eine 4-mm-Holzschraube mit Schlitz und Rundkopf DIN 96 aus Kohlenstoffstahl in Hartholz eingedreht wird, beträgt das empfohlene Drehmoment etwa 2–3 N·m. Bei Überschreitung dieses Wertes kann es zum Verrutschen des Schlitzes oder zum Bruch des Kopfes kommen.
