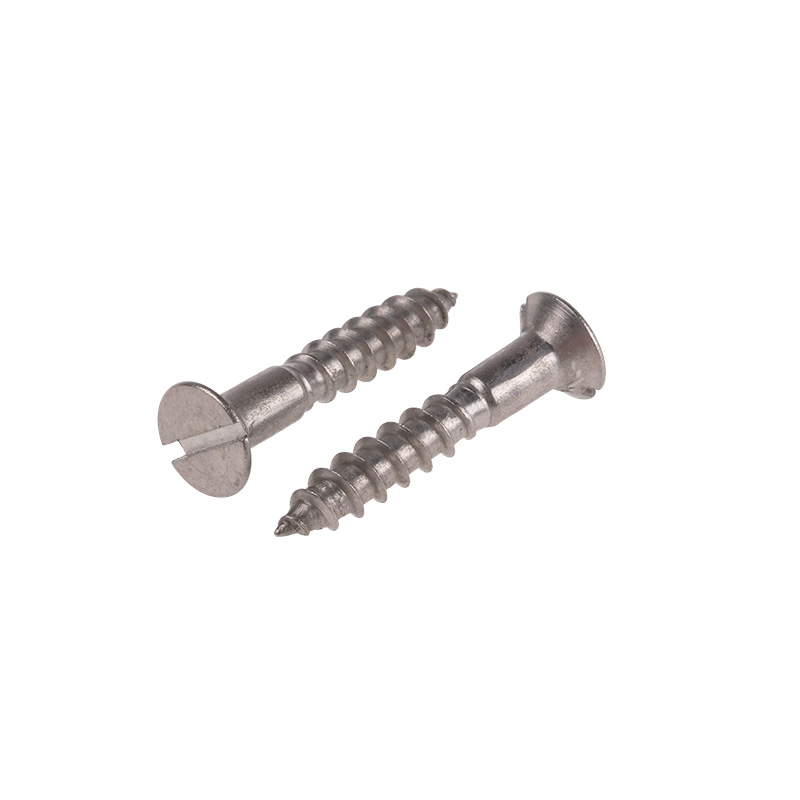

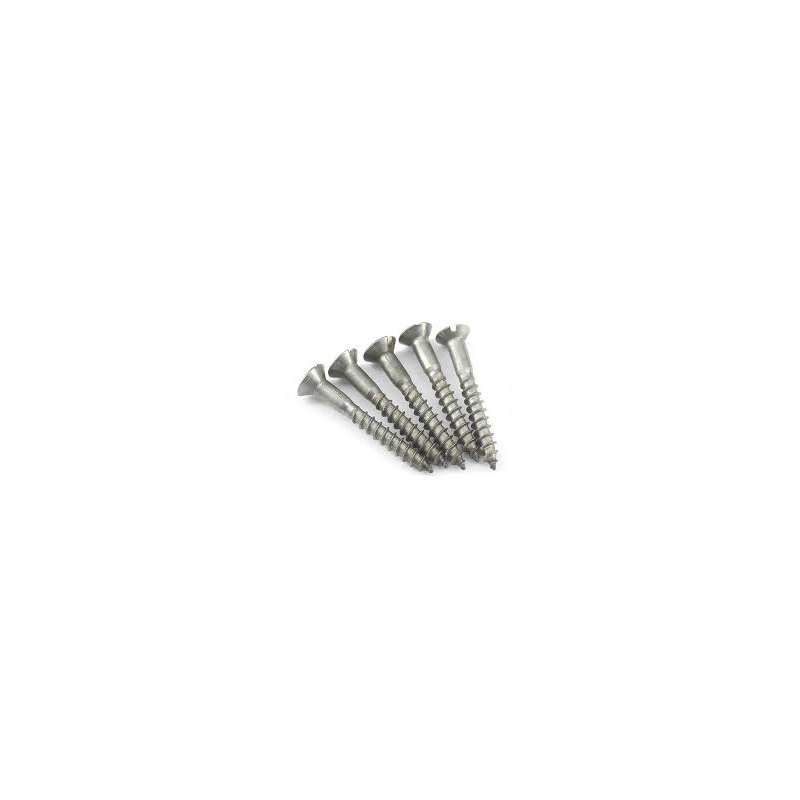

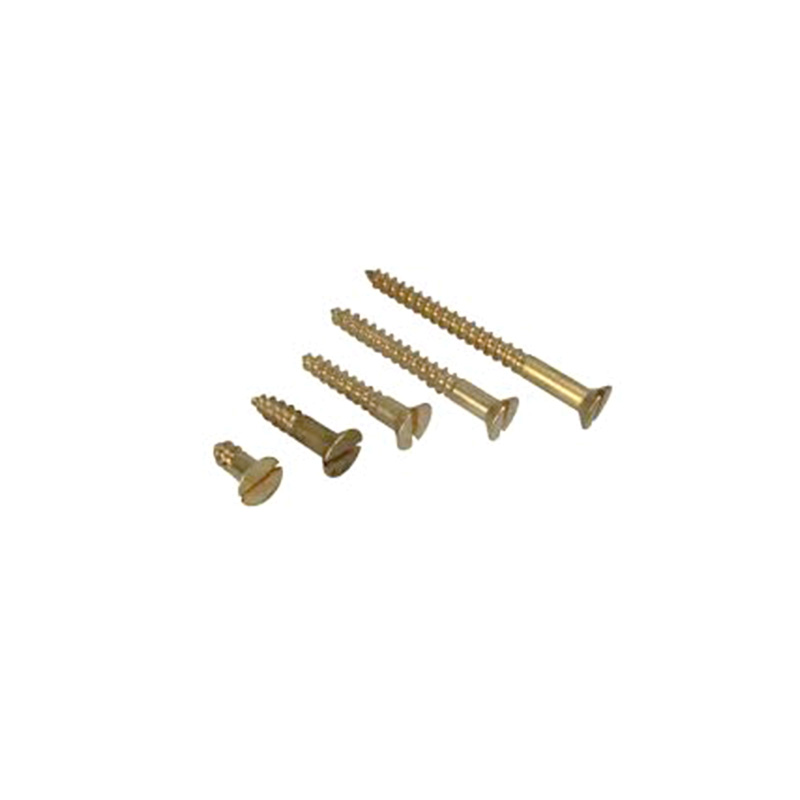

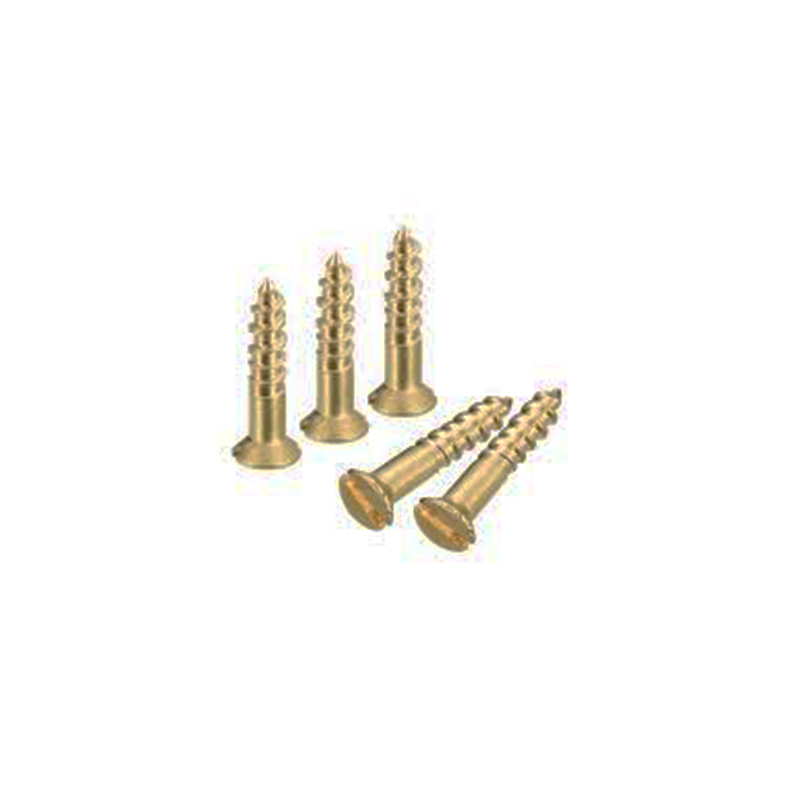

Eine selbstschneidende Holzschraube mit Schlitz und Senkkopf ist eine Art Befestigungselement für die Holzbearbeitung mit einem konischen Kopf (mit einem Kegelwinkel von 90°) und einer Schlitznut an der Oberseite. Der Kopf kann vollständig in die vorgeschnittenen konischen Löcher im Holz eingeführt werden und nach dem Festziehen liegt der Kopf bündig mit der Holzoberfläche oder etwas tiefer als diese. Der Schraubenkörper hat tiefe und grobe Holzgewinde, und der Schwanz ist ein konischer spitzer Kopf. Es kann direkt in das Holz geschraubt werden (bei Hartholz oder großen Durchmessern empfiehlt es sich, ein Loch vorzubohren). Diese selbstschneidende Holzschraube mit Schlitz und Senkkopf eignet sich zum Verbinden und Befestigen von Holzprodukten, die eine ebene Oberfläche und keine freiliegenden Köpfe erfordern.
| Englischer Name | Selbstschneidende Holzschraube mit Schlitz und Senkkopf |
| Gemeinsame Standards | DIN 97 |
| Kopftyp | Senkkopf/Flachkopf |
| Slot-Typ | Geschlitzt |
| Thread-Typ | Holzgewinde (grobe Steigung, tiefe Steigung) |
| Trinkgeldformular | Konischer selbstbohrender Spitzenkopf |
Die Strukturmerkmale der selbstschneidenden Holzschraube mit Schlitz und Senkkopf werden in fünf Teilen vorgestellt.
Kopfstruktur
1. Kopfform: Konisch, trichterförmig, meist mit einem Kegelwinkel von 90°. Die Oberseite des Kopfes ist flach und die Seiten sind geneigt.
2. Kopfabmessung: Der Kopfaußendurchmesser beträgt etwa das 1,8- bis 2,2-fache des Schraubengewindedurchmessers und die Kopfhöhe beträgt etwa das 0,5- bis 0,6-fache des Gewindedurchmessers.
3. Verwendung des Kopfes: Nach dem Befestigen dieser selbstschneidenden Holzschraube mit Schlitz und Senkkopf passt der gesamte Schraubenkopf in das vorgefertigte konische Loch im Holz. Es bleibt bündig oder etwas unterhalb der Holzoberfläche und steht nicht hervor.
Gerades Schlitzdesign
1. Der Antriebstyp ist ein gerader Schlitz. Die Rille verläuft gerade von der Mitte nach außen zu beiden Seiten.
2. Die Schlitzbreite reicht von 0,6 mm bis 2,0 mm, die Schlitztiefe beträgt 0,3 mm bis 0,8 mm. Beide Enden des Schlitzes sind mit abgerundeten Ecken versehen.
3. Die Eigenschaften des Schlitzes: Er kann mit dem gängigsten Schlitzschraubendreher angetrieben werden.
Stabstruktur
1. Stabform: Sie ist in Vollgewinde- und Teilgewindetypen unterteilt.
Thread-Struktur
1.Gewindetyp: Typisches Holzgewinde, nicht das übliche mechanische Gewinde.
2.Profil: Der Zahnprofilwinkel beträgt ungefähr 60°, aber die Zahnspitze ist sehr scharf und die Zahnbasis hat einen sanften Bogenübergang.
3.Zahnabstand: relativ breit.
Spitzenstruktur
1.Spitzenform: Konische Spitze mit einer Verjüngung von ca. 30°–45°. Die Spitze ist nicht besonders scharf; Stattdessen hat es eine sehr kleine flache Oberfläche oder einen runden Kopf.

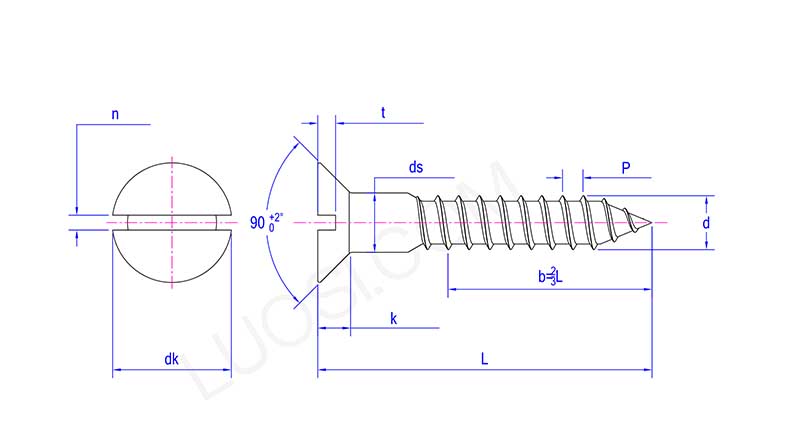

| Mo | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 10 |
| P | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.5 | 2.8 | 3 | 3.5 |
| ds min | 2.25 | 2.75 | 3.2 | 3.7 | 4.2 | 4.7 | 5.2 | 5.7 | 6.64 | 7.64 | 9.64 |
| ds max | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 10 |
| dk max | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 20 |
| dk min | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 9.64 | 10.57 | 11.57 | 13.57 | 15.57 | 19.48 |
| k max | 1.4 | 1.7 | 2 | 2.2 | 2.7 | 3 | 3.2 | 3.5 | 4 | 4.5 | 5.8 |
| n min | 0.6 | 0.8 | 0.9 | 1 | 1.2 | 1.2 | 1.4 | 1.6 | 18 | 2 | 2.5 |
| n max | 0.85 | 1.05 | 1.15 | 1.35 | 1.55 | 1.55 | 1.75 | 1.95 | 2.15 | 2.35 | 2.85 |
| t max | 0.96 | 1.11 | 1.35 | 1.45 | 1.7 | 1.94 | 2.04 | 2.19 | 2.55 | 2.8 | 3.5 |
| t min | 0.64 | 0.79 | 0.95 | 1.05 | 1.3 | 1.46 | 1.56 | 1.71 | 1.95 | 2.2 | 2.9 |
