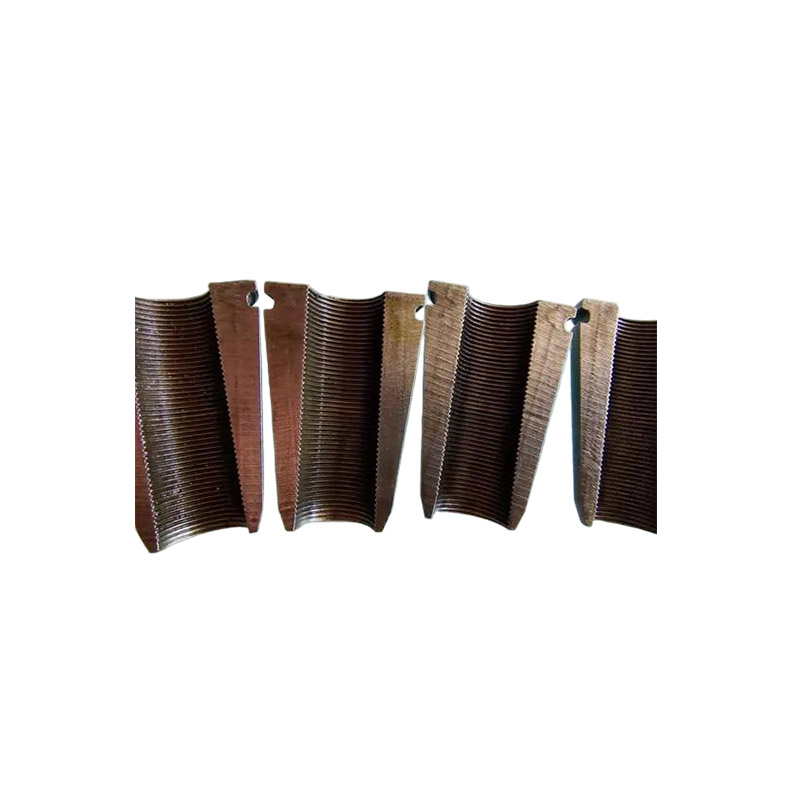

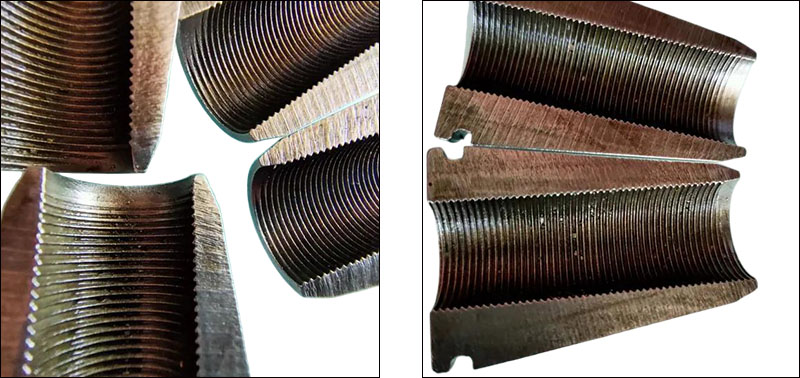

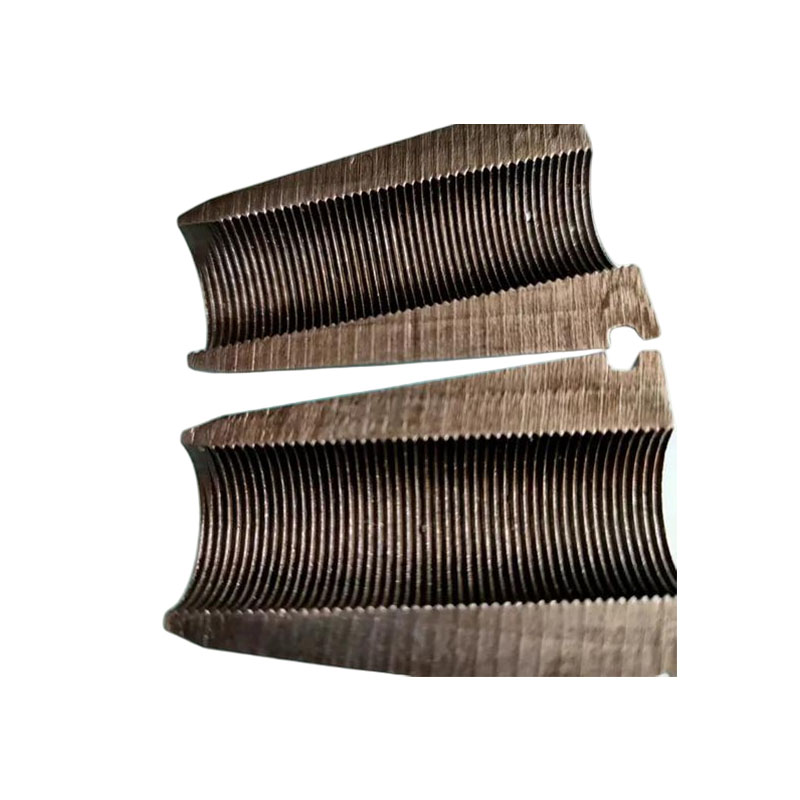

Klemmkeil für Post-Tension-Kabel

Anwendungsfelder

Spannkeilklemmen sind fast die Schlüsselkomponenten in allen Betonkonstruktionen, die große Spannweiten, hohe Tragfähigkeit und hohe Haltbarkeit erfordern.

(1) Verkehrsinfrastruktur

• Brückenprojekte (für Straßen, Eisenbahnen, städtische Überführungen)

• Schienenverkehr (Stadtbahn, U-Bahn)

• Häfen und Docks

Verankern Sie vorgespannte Stahllitzen, um die strukturelle Tragfähigkeit und Rissbeständigkeit zu erhöhen und die Lebensdauer zu verlängern.

(2) Architektur und Bauingenieurwesen

• Hochhäuser und Superhochhäuser

• Große öffentliche Gebäude (Sportstätten, Kongresszentren)

• Industrielle Werkstätten und Lager

• Heben schwerer Gegenstände und Strukturverstärkung

Die Post Tension Cable Grip Wedge werden in kritischen Strukturen eingesetzt, die große Lasten tragen, und werden auch bei der Renovierung und Verstärkung bestehender Gebäude eingesetzt.

(3) Energie- und Industrieanlagen

• Windenergieerzeugung (Fundamentverankerung von Windkrafttürmen)

• Kernkraftwerke (Sonderbauwerke wie Sicherheitsbehälter)

• LNG-Lagertanks (Niedertemperatur-Spannbeton)

• Fundamente großer Industrieanlagen

Um ihre Stabilität unter zyklischen Belastungen wie starkem Wind zu gewährleisten

(4) Wasserkraft- und Wasserschutzprojekte

• Staudämme und Wasserkraftwerke

• Böschungs- und Tunnelverstärkung

• Tiefbau

Verstärken Sie den Dammkörper, die Felsmasse steiler Hänge und den den Tunnel umgebenden Fels, um Erdrutsche und Einstürze zu verhindern.

(5)Spezielle und aufstrebende Bereiche

• Geotechnische und Fundamentverstärkung

• Bauliche Reparatur und Renovierung

• Antimagnetische und korrosionsbeständige Technik

Wird zur Fundamentverstärkung, zum Austausch von Brückenlagern, zur Korrektur der Gebäudeausrichtung usw. verwendet. In besonderen Umgebungen kann es in Kombination mit FRP-Stäben (faserverstärkte Verbundwerkstoffe) verwendet werden.

Kernfunktion

Der Spannkeil für Spannkabel ist eine entscheidende Verankerungskomponente in vorgespannten Spannbetonkonstruktionen. Seine Kernfunktionen lassen sich wie folgt zusammenfassen:

(1) Klemmen und Verankern von Stahllitzen

Nach dem Spannen der Spannglieder klemmen die Keilblöcke die Stahllitzen (oder Stahldrahtbündel) fest, verhindern so ein Zurückziehen oder Verrutschen und fixieren die Spannkraft am Verankerungsende.

(2)Übertragen der Vorspannung auf die Betonstruktur

Der Post Tension Cable Grip Wedge überträgt die Spannung der Stahllitzen auf die Ankerplatten, die dann die Kraft über die Ankerplatten auf die Betonbauteile weiterleiten und so eine langfristig wirksame Vorspannung im gesamten Bauwerk aufbauen, wodurch die Rissfestigkeit, Steifigkeit und Tragfähigkeit des Bauwerks verbessert werden.

（3）Erzielung von „Selbsthemmung“ und „Anti-Lockerung“

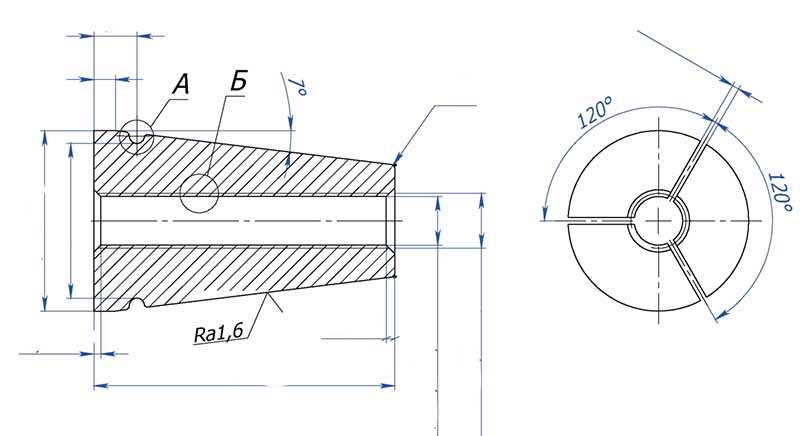

Durch Ausnutzung der keilförmigen geometrischen Eigenschaften entsteht bei Krafteinwirkung ein Selbsthemmungseffekt zwischen dem Keilblock und dem konischen Loch der Ankerplatte – je größer die Zugkraft, desto fester wird der Keilblock gespannt und sorgt so dafür, dass sich die Struktur während der Nutzungsdauer nicht lockert.
