Ankerkeile mit Vorspannung

Schlüsselleistung

Die Leistung von Post Tension Ankerkeile bestimmt direkt die strukturelle Sicherheit und Haltbarkeit von Großprojekten wie Brücken und Gebäuden. Wenn Sie sich für Xiaoguo® entscheiden, erhalten Sie eine zuverlässige Garantie, die den strengsten Standards standhält.

(1) Effizienz der statischen Lastverankerung

Effizienzkoeffizient ηa ≥ 0,95

Ob das Verankerungssystem die volle Festigkeit der Stahllitzen effizient nutzen kann

(2) Ultimative Gesamtbelastung

εapu ≥ 2,0 %

Misst die Duktilität des Verankerungssystems im Endzustand, um Sprödbruch zu verhindern

(3) Ermüdungsleistung

Kein Ausfall nach 2 Millionen Belastungszyklen

Stellt sicher, dass die Struktur, wie z. B. Brücken und Türme von Windkraftanlagen, die langfristigen dynamischen Belastungen ausgesetzt sind, nicht aufgrund von Ermüdung versagt.

(4) Reibungsverlust im Verankerungsbereich

Gesamtverlust an der Ankeröffnung + Trompetenöffnung ≤ 6 %

Reduziert den durch Reibung verursachten Verlust der effektiven Vorspannung, was sich auf die Spanneffizienz und die Kostenkontrolle auswirkt.

(5) Rückzugsbetrag des Keilblocks

Anker mit geringer Retraktion ≤ 0,5 mm; Normaler Anker ≤ 6 mm

Dies wirkt sich direkt auf die Genauigkeit des Vorspannungsaufbaus aus. Je kleiner der Rückzug ist, desto geringer ist der Vorspannungsverlust beim Aufbau.

(6) Härteanforderungen:

Ankerkeile für Vorspannung: HRC 58–65; Ankerplatte: HB ≥ 251

Stellen Sie sicher, dass die Oberfläche der Teile verschleißfest ist und sich unter großem Druck nicht verformt oder zusammenbricht.

Einstufung

Die Post-Tension-Ankerkeile können weiter in viele Typen eingeteilt werden. Die wesentlichen Klassifizierungskriterien basieren auf der Stückzahl, der Form der Innenverzahnung und der Form des Außenkegels. Die entsprechenden baulichen Merkmale und Nutzungen

【1】die Anzahl der Teile

(1) Zweiteilig

Strukturelle Merkmale: Zwei symmetrische keilförmige Klemmplatten bilden zusammen ein kreisförmiges Loch in der Mitte

Typische Anwendungen: Dauerhafter Arbeitsanker für den einmaligen Gebrauch

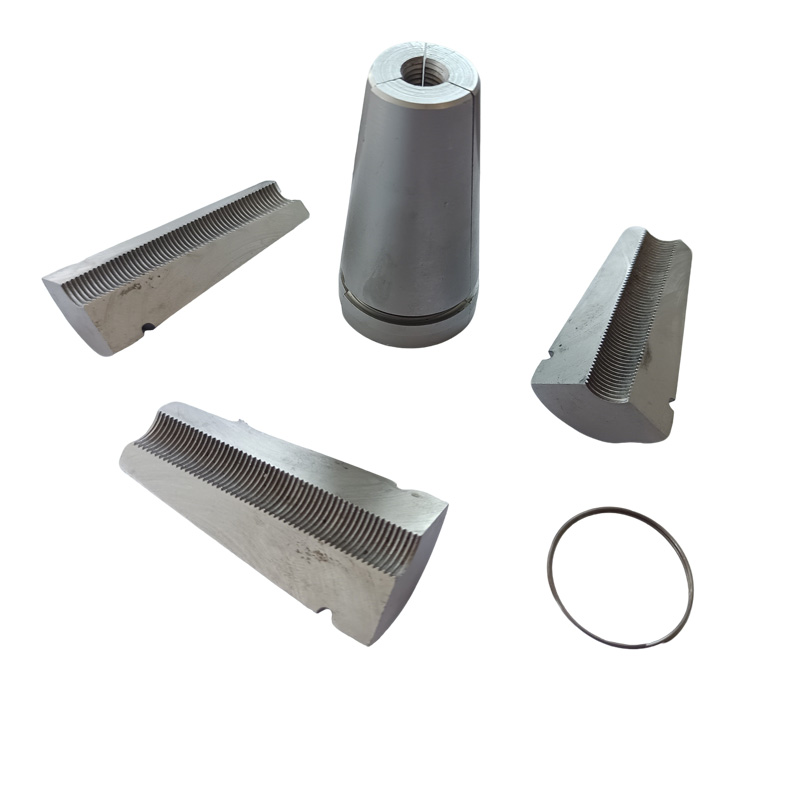

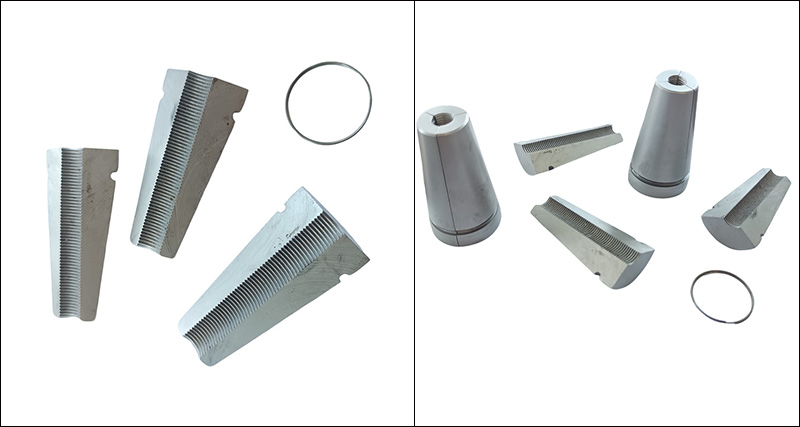

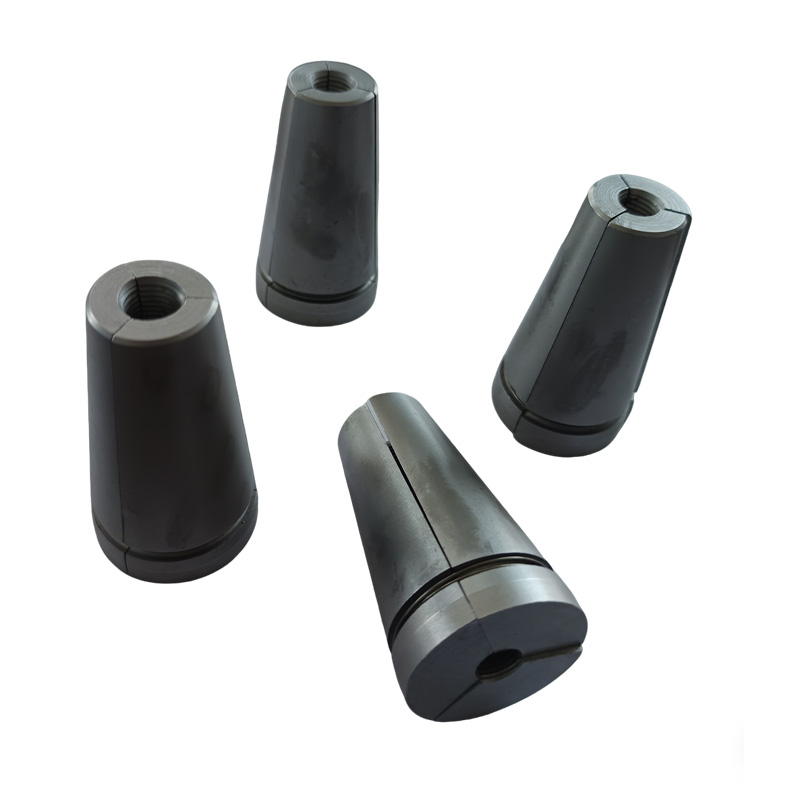

(2) Dreiteilig

Strukturelle Merkmale: Drei gleichmäßig verteilte keilförmige Klemmplatten mit Zwischenräumen erfordern eine Federspule zur Koordination

Typische Anwendungen: Werkzeuganker, wiederverwendbar

【2】die Form der Innenzähne

(1) Kreisförmige Zähne

Eigenschaften: Die Post-Tension-Ankerkeile verfügen über mehrere unabhängige, kreisförmig hervorstehende Zähne mit scharfen Zahnspitzen.

Anwendbare Stahllitzen: Standardstahllitze (1×7-Struktur)

(2) Spiralfaden

Eigenschaften: Kontinuierliches Spiral-Innengewinde

Anwendbare Stahllitzen: Hochfestes Stahldrahtbündel oder spezielle vorgespannte Verstärkung

(3) Kombinationstyp

Eigenschaften: Umfangszähne + Längsrillen

Anwendbare Stahlstränge: Verbessert die Spanentfernungs- und Eingriffsleistung

【3】die Form des Außenkegels

(1) Einzelne konische Oberfläche

Konische Oberflächeneigenschaften: Die gesamte Oberfläche hat eine einzige Verjüngung (am häufigsten).

(2) Doppelte konische Oberfläche

Eigenschaften der konischen Oberfläche: In der Nähe des großen Endes gibt es einen Übergang mit kleinem Winkel, der die Kräfteverteilung verbessert

(3) Mit Führungsabschnitt

Konische Oberflächeneigenschaften: Ein zylindrischer Führungsabschnitt erstreckt sich vom kleinen Ende und erleichtert das anfängliche Einführen
