Metrische Sechskantmuttern zum Widerstandsbuckelschweißen

Metrische Sechskantmuttern für das Widerstandsbuckelschweißen werden in metrischen Einheiten dimensioniert und sind speziell für das Widerstandspunktschweißen konzipiert. Während des Schweißvorgangs schmelzen die kleinen Vorsprünge und verbinden sich mit dem Metall. Die Lieferanten von Xiaoguo® können kostenlose Muster zur Verfügung stellen.

Modell:BS 7670-1-4-1993

Anfrage absenden

Produktbeschreibung

Metrische Sechskantmuttern für das Widerstandsbuckelschweißen haben eine sechseckige Form, was die Verwendung eines Schraubenschlüssels zum Anziehen erleichtert. Auf der einen Seite der Mutter befinden sich mehrere hervorstehende kleine Lötpunkte, während auf der anderen Seite standardmäßige metrische Gewindelöcher vorhanden sind.

Produktdetails

Die metrischen Sechskantmuttern zum Widerstandsbuckelschweißen haben an der Unterseite kleine Vorsprünge. Wenn die Schweißelektroden nach unten drücken, fließt der Strom durch diese Vorsprünge, wodurch die Vorsprünge sofort geschmolzen werden und die Mutter mit der darunter liegenden Metallplatte verschmolzen wird. Dieser Prozess ist schnell und automatisiert und eignet sich hervorragend für große Produktionslinien in der Automobil- oder Haushaltsgeräteindustrie.

Metrische Sechskantmuttern für Widerstandsbuckelschweiß-Abdeckungsgrößen wie M6, M8 und M10. Die Steigung (zum Beispiel 1,0 oder 1,25) muss zu Ihren Schrauben passen. Die Größe der Sechskantmutter (z. B. ist eine Sechskantmutter für M6 10 Millimeter groß) bestimmt den benötigten Schlüssel für den nächsten Schritt.

Mo	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 Min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
und min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
Std. min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

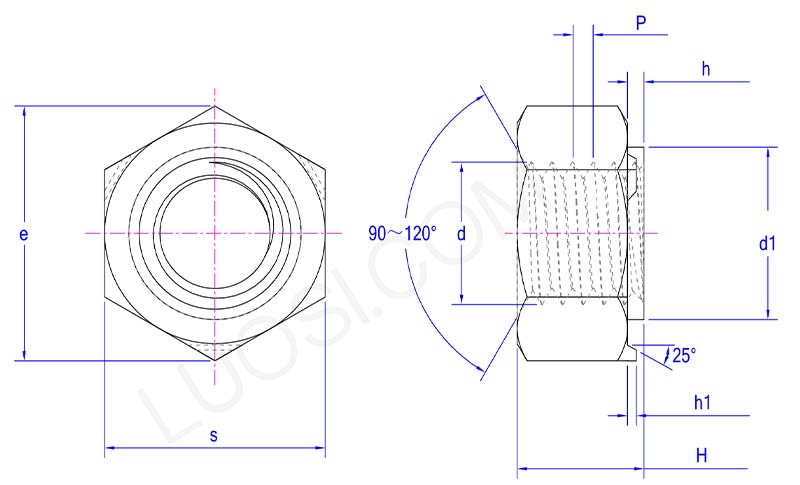

parameter of Metric hex nuts for resistance projection welding

Halten Sie beim Widerstandsbuckelschweißen die Oberfläche sauber, wenn Sie metrische Sechskantmuttern verwenden. Öl oder Rost können die Schweißnaht beschädigen. Stellen Sie sicher, dass die Elektroden ausgerichtet und in gutem Zustand sind. Beschädigte Elektroden können zu einer schlechten Schweißung führen. Achten Sie auf „Spritzer“ (Funkenflug), die meist auf einen Einstellungsfehler hinweisen und die Schweißung möglicherweise nicht sicher ist.

Produktmerkmale

Metrische Sechskantmuttern für das Widerstandsbuckelschweißen sorgen für ein höheres Drehmoment beim Anziehen oder Lösen von Schrauben und sorgen so für einen reibungslosen, einfachen Betrieb ohne Abrutschen. Sie sorgen außerdem für sauber ausgerichtete Schweißpunkte und eine gleichmäßige Wärmeverteilung beim Schweißen. Sie haften fest an den verschweißten Bauteilen und stellen so eine sichere Verbindung her.

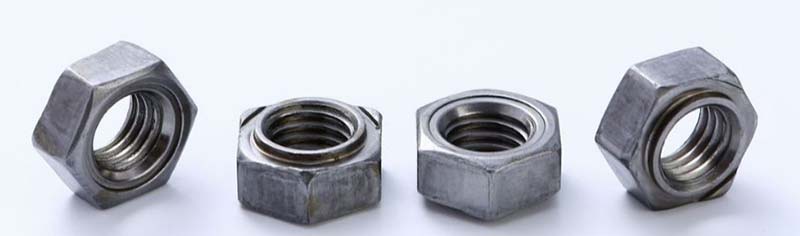

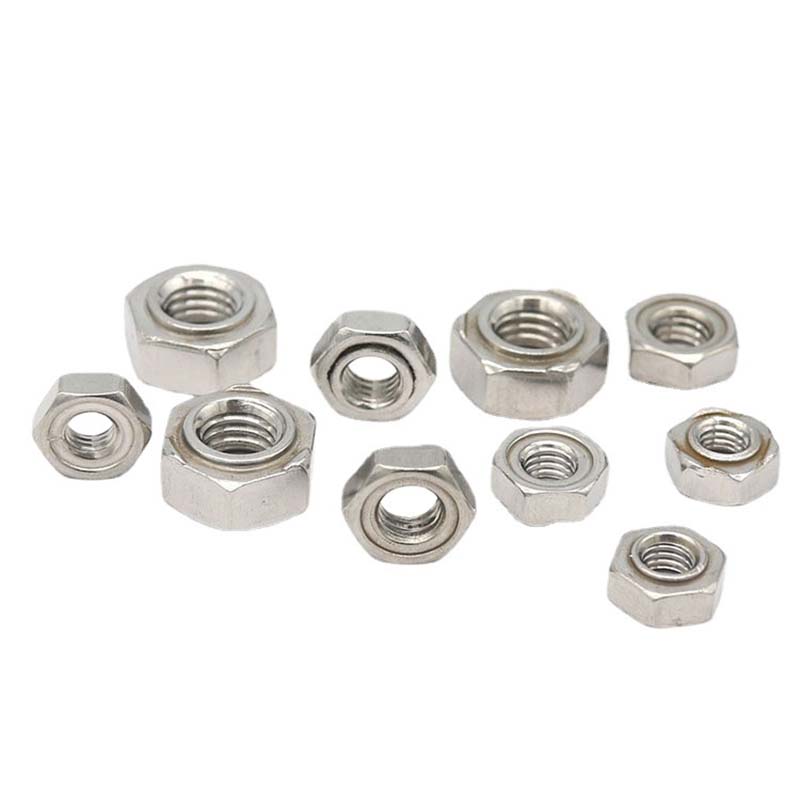

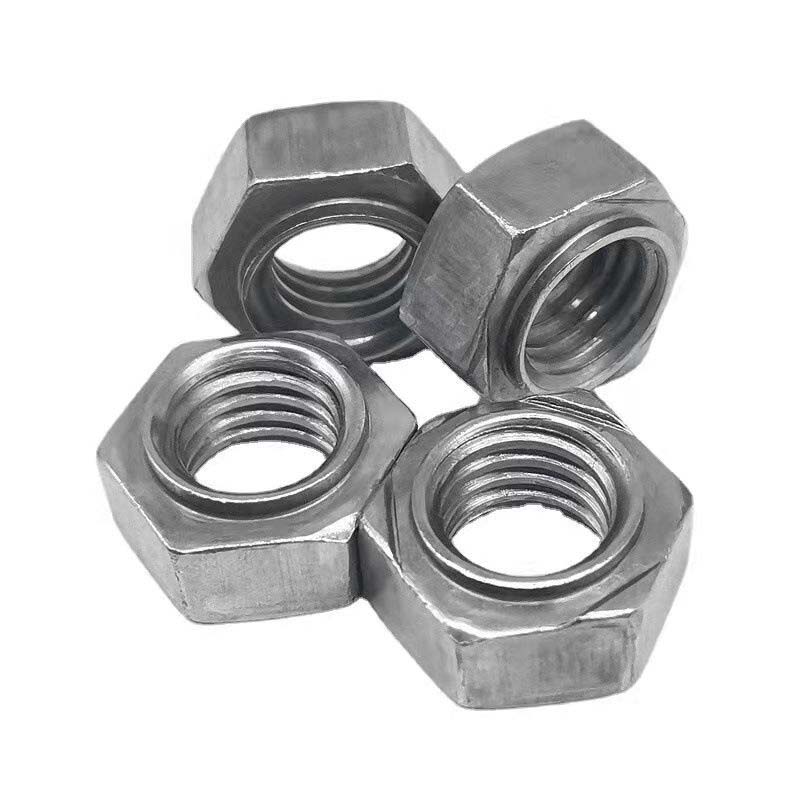

Metric hex nuts for resistance projection welding
