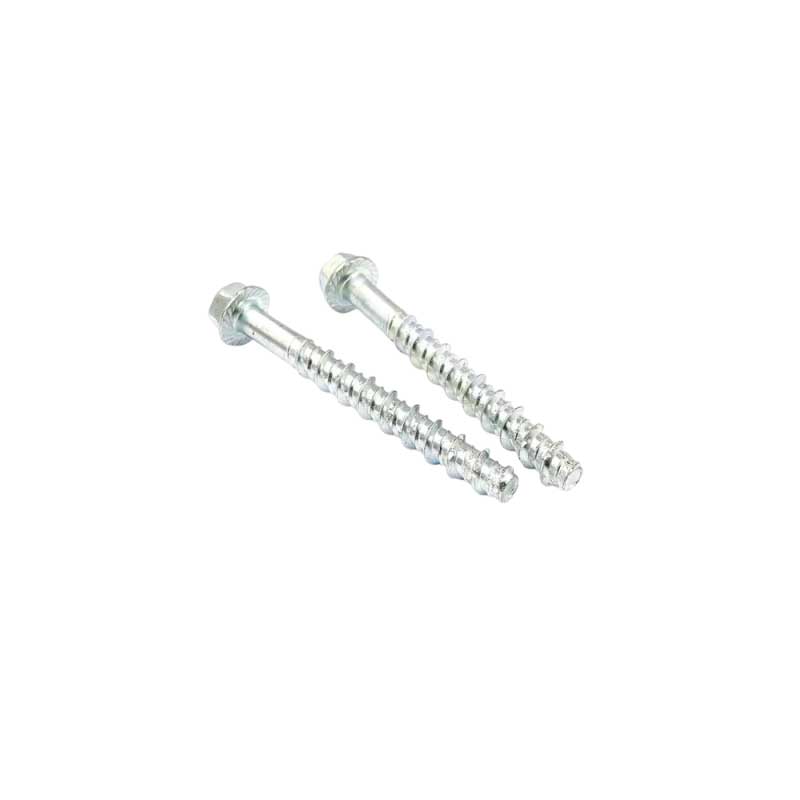

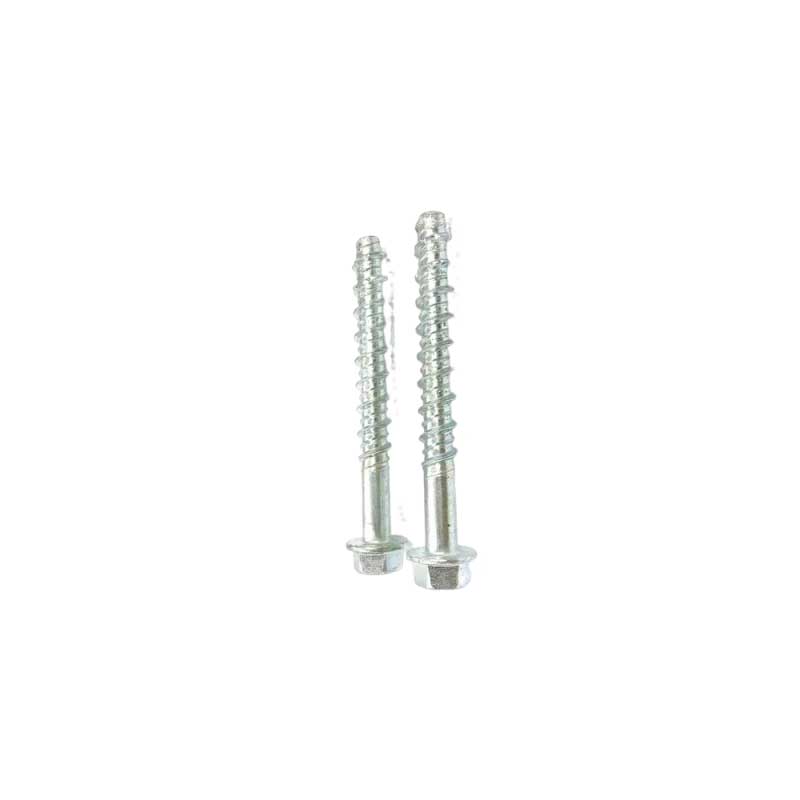

Selbstschneidender Betonankerbolzen mit Sechskantflansch

Die Xiaoguo-Fabrik verfügt über jahrelange Erfahrung im Exporthandel. Dieser selbstschneidende Betonankerbolzen mit Sechskantflansch deckt Größen von M6 bis M16 ab. Während der Konstruktion muss ein angemessenes Anzugsdrehmoment kontrolliert werden, um ein Abisolieren der Gewinde und eine Beschädigung des Grundmaterials zu vermeiden. Kohlenstoff- und Edelstahlmaterialien passen sich unterschiedlichen Temperaturbedingungen an und gewährleisten so eine sichere und zuverlässige Installation.

Anfrage absenden

Produktbeschreibung

Im Folgenden finden Sie eine Einführung in die mechanischen Eigenschaften und Installationsparameter des selbstschneidenden Betonankerbolzens mit Sechskantflansch von China Xiaoguo®.

1.Empfohlene Installationsparameter

Nenndurchmesser	Bohrerdurchmesser (mm)	Bohrtiefe (mm)	Mindestsubstratdicke (mm)	Mindestabstand (mm)	Mindestabstand (mm)	Montagedrehmoment (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

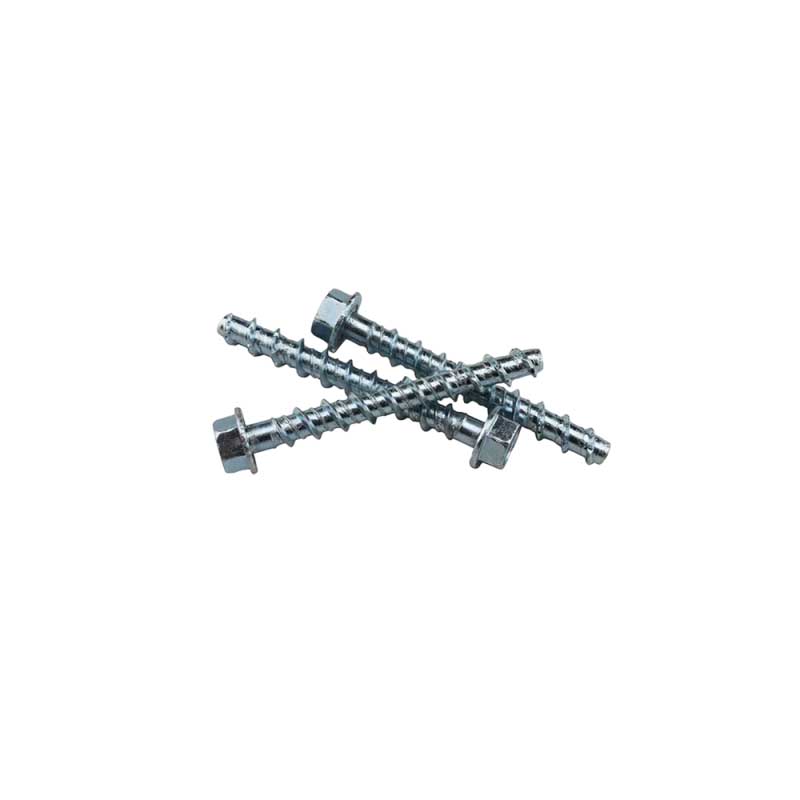

Hexagon Flange Self Tapping Concrete Anchor Bolt

Bohrmethode: Verwenden Sie einen Bohrhammer in Verbindung mit einem Hartlegierungsbohrer.

Reinigungsanforderungen: Mit einer Luftpumpe oder einem Staubsauger mindestens viermal blasen. Im Inneren des Lochs sollte sich kein sichtbarer Staub befinden.

Montagewerkzeug: Schlagschrauber oder Drehmomentschlüssel, mit Innensechskant.

2. Installationsdrehmoment und Anzugsanforderungen

Das Installationsdrehmoment sollte innerhalb des empfohlenen Bereichs gehalten werden. Ein unzureichendes Drehmoment führt zu einer unzureichenden Verankerung; Ein zu hohes Drehmoment kann zum Durchrutschen des Gewindes oder zu lokalen Schäden am Beton führen.

Nach der Installation sollte die Unterseite des Flanschkopfes engen Kontakt mit der festen Komponente haben und der selbstschneidende Betonankerbolzen mit Sechskantflansch sollte nicht von Hand gedreht werden.

3. Umgebungs- und Temperaturbeschränkungen

Anwendbare Umgebungstemperatur: Kohlenstoffstahl, elektroverzinkte Beschichtung: -40 °C bis +80 °C

Edelstahl hält etwas höheren Temperaturen bis ≤ 120°C stand.

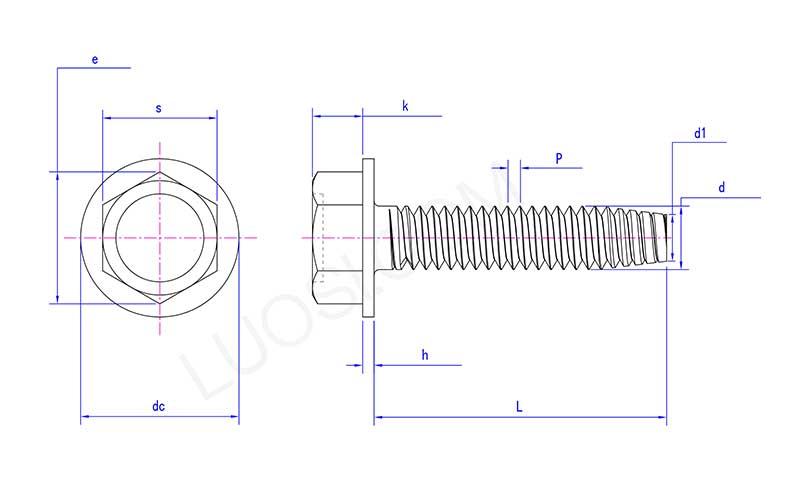

Hexagon Flange Self Tapping Concrete Anchor Bolt

Mo	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
DC max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
Std. min	0.01	0.01
d max	0.086	0.099
T min	0.0813	0.0938
d1	0.068	0.078

Häufige Fehler und Lösungen

Im Folgenden sind die vier häufigsten Fehler aufgeführt, die bei der Installation von selbstschneidenden Betonankerbolzen mit Sechskantflansch am wahrscheinlichsten auftreten, zusammen mit den entsprechenden Lösungen.

1. Der Durchmesser des Bohrers ist falsch.

Leistung: Es wurde ein Bohrer mit 1-2 mm größerem Durchmesser als der Ankerbolzen verwendet. Nachdem der Ankerbolzen eingeschraubt war, löste er sich.

Grund: Das Loch ist zu groß und das Gewinde kann die Innenwand des Lochs nicht erreichen, was zu keinem effektiven Eingriff führt.

Richtige Vorgehensweise: Verwenden Sie einen Bohrer mit dem gleichen Nenndurchmesser wie der Ankerbolzen.

2. Unzureichende Lochreinigung oder unvollständige Lochreinigung

Leistung: Der Widerstand variiert stark beim Einfahren.

Grund: Staub sammelt sich im Loch und verhindert das Eingreifen des Gewindes.

Die richtige Vorgehensweise: Nach dem Bohren mindestens 4 Mal Luft einblasen, bis die Blasluft frei von sichtbarem Staub ist. Alternativ können Sie auch einen Staubsauger verwenden.

3. Die Bohrtiefe ist unzureichend.

Leistung: Der Ankerbolzen ist vollständig angezogen, aber der Flansch hat noch keinen Kontakt mit dem festen Bauteil.

Grund: Unzureichende Lochtiefe.

Die richtige Vorgehensweise: Die Tiefe des Lochs sollte 5-10 mm größer sein als die effektive Verankerungstiefe des Ankerbolzens.

4.Kippen Sie beim Anziehen

Leistung: Der selbstschneidende Betonankerbolzen mit Sechskantflansch wird nach dem Einschrauben schief.

Grund: Der Bohrer steht nicht senkrecht oder der Winkel des beim Einsetzen verwendeten Schraubenschlüssels ist falsch.

Die richtige Vorgehensweise: Halten Sie die Bohrmaschine beim Bohren senkrecht zum Untergrund; Halten Sie den Ankerbolzen beim Eindrehen zunächst mit der Hand fest.
