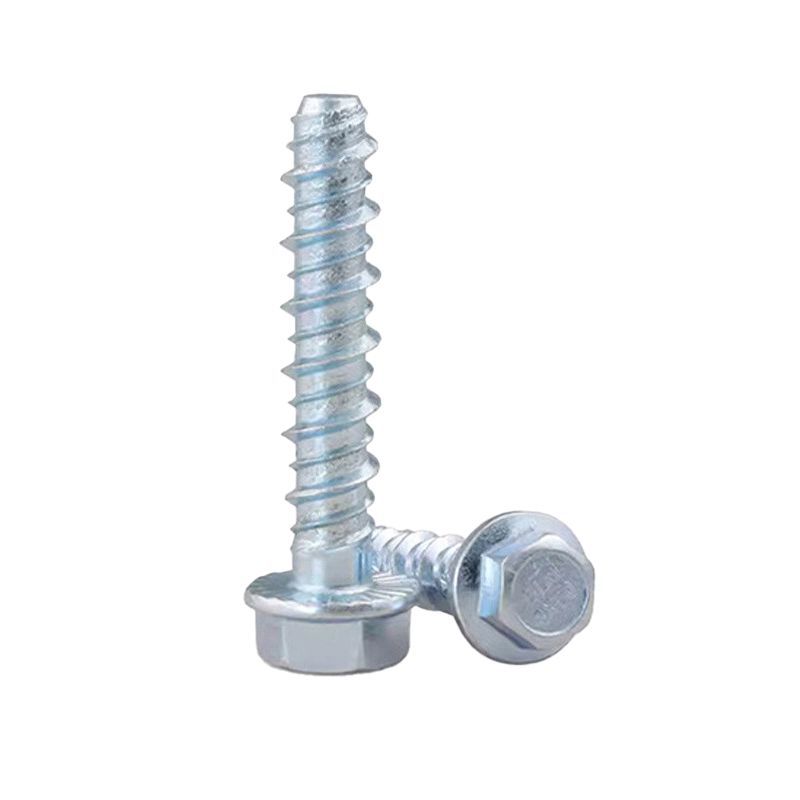

Selbstschneidender Betonankerbolzen mit Sechskantflanschkopf

Das beliebteste Produkt des Anbieters Xiaoguo® ist in letzter Zeit der selbstschneidende Betonankerbolzen mit Sechskantflanschkopf. M6 bis M16, gehärtete Gewinde werden ohne Vorgewinde in den Beton geschnitten. Der Flanschkopf spart Unterlegscheiben und verhindert ein Lösen. Keine Dehnungsspannung, daher können Sie es in der Nähe von Kanten platzieren. Auf Lager für schnellen Versand.

Anfrage absenden

Produktbeschreibung

Im Folgenden sind die wichtigsten physikalischen Parameter des selbstschneidenden Betonankerbolzens mit Sechskantflanschkopf des Lieferanten Xiaoguo® aufgeführt, die für gängige Spezifikationen von M6 bis M16 gelten.

(1) Nenndurchmesser und Längenbereich

Nenndurchmesser (d)	Gemeinsame Länge (L)	Effektive Gewindelänge	Kopfhöhe	Flanschdurchmesser
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5–5,0 mm	12-13mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5–6,0 mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0–7,5 mm	19-20mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5–9,0 mm	22-24mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12mm	28-30mm

Wenn die Länge 200 mm überschreitet, können wir sie individuell anpassen, die Verankerungstiefe muss jedoch erneut überprüft werden.

(2) Material und Härte

Material	Modellnummer	Oberflächenhärte (HRC)	Kernhärte (HRC)	Optionen zur Oberflächenbehandlung
Kohlenstoffstahl	10B21	52-58	32-40	Elektroverzinkung (5–8 μm), Gelbzink, mechanische Verzinkung, Dacromet-Beschichtung
Edelstahl A2	304	45-50	25-30	Natürliche Passivierung, elektrolytisches Polieren
Edelstahl A4	316	45-50	25-30	Originale Farbpassivierung

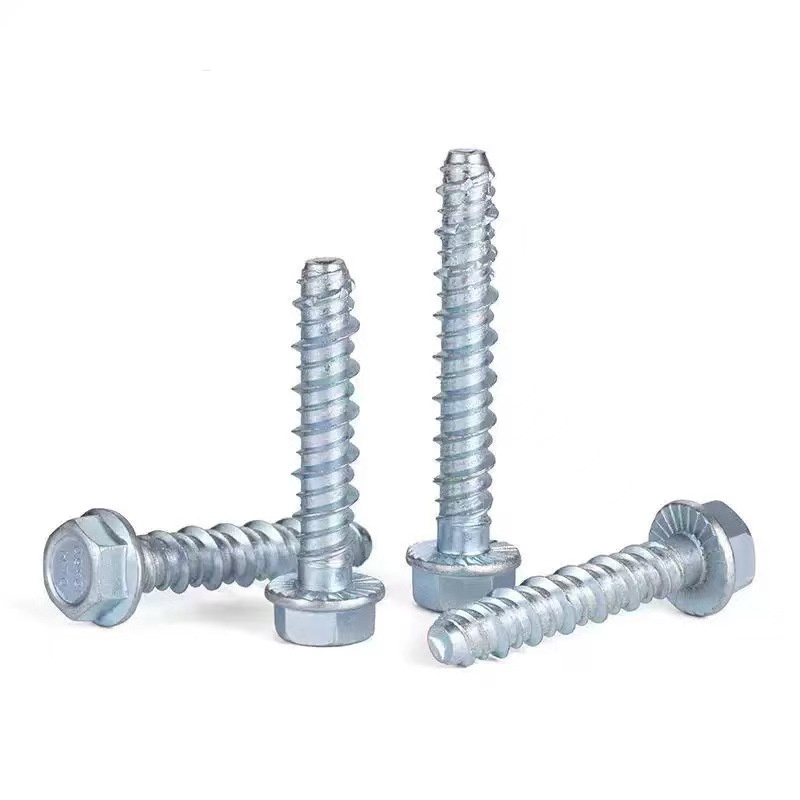

Hex Flange Head Self Tapping Concrete Anchor Bolt

Die Vorteile der Struktur

Nicht durch Aufweiten des Rohrs, sondern durch selbsteingreifendes Gewinde – das strukturelle Highlight des selbstschneidenden Betonankerbolzens mit Sechskantflanschkopf. Der Ankerbolzen sieht aus wie eine supergroße Schraube, unterscheidet sich aber völlig von gewöhnlichen Spreizbolzen.

(1) Eingebaute Dichtung + Zähne

Der Flansch des selbstschneidenden Betonankerbolzens mit Sechskantflanschkopf ist eine integral geformte Dichtung und löst sich niemals. Unter dem Flansch befindet sich außerdem ein Ring aus kleinen Zähnen. Beim Anziehen dringen sie in die Stahlplatte oder Dichtung ein und lösen sich während des Betriebs der Maschine nicht.

(2) Die Fäden sind messerhart.

Das oberflächengehärtete Gewindeteil ist hart wie ein Meißel. Schieben Sie es in das vorgebohrte Loch. Die Klinge auf der Gewindeseite schabt den Beton ab, um das passende Innengewinde zu erzeugen, und greift dann sicher. Sie dehnt sich nicht nach außen aus und drückt sie auseinander. Stattdessen beruht es auf der Verzahnung der Fäden, sodass der Beton nicht reißt.

(3) Vollständiger Thread

Von der Unterseite des Flansches bis zur Spitze ist es vollständig mit einem Gewinde versehen. Je tiefer es eingeschraubt wird, desto länger ist die Länge des Gewindes, das in den Beton eindringt, und desto stärker ist der Auftriebswiderstand.

(4) Scharfe Führung, keine Abweichung

Am Ende befindet sich eine kleine konische Spitze, die einem Pilotbohrer ähnelt. Nach dem Einsetzen in das Loch drückt das spitze Ende gegen den Boden des Lochs und stellt so sicher, dass der selbstschneidende Betonankerbolzen mit Sechskantflanschkopf senkrecht zur Wandoberfläche steht und beim Anziehen nicht geneigt wird.

(5) Unterstützung für wiederholte Verwendung

Sollte ein Problem auftreten, kann dieser Ankerbolzen mit einem Schraubenschlüssel vollständig entfernt, neu positioniert und dann wieder eingebaut werden. Es eignet sich besonders für Situationen, in denen der Bolzen mehrmals zerlegt und wieder zusammengebaut werden muss.

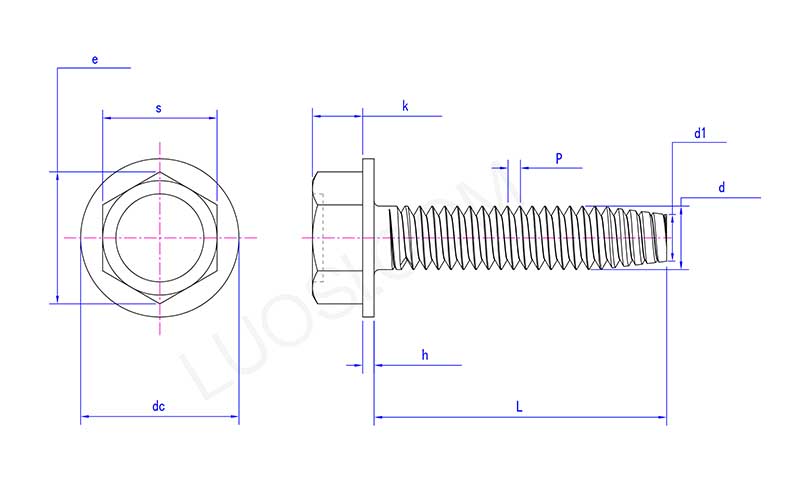

Hex Flange Head Self Tapping Concrete Anchor Bolt

Mo	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
DC max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
Std. min	0.01	0.01
d max	0.086	0.099
T min	0.0813	0.0938
d1	0.068	0.078
