Selbstschneidender Betonankerbolzen mit Sechskantflansch

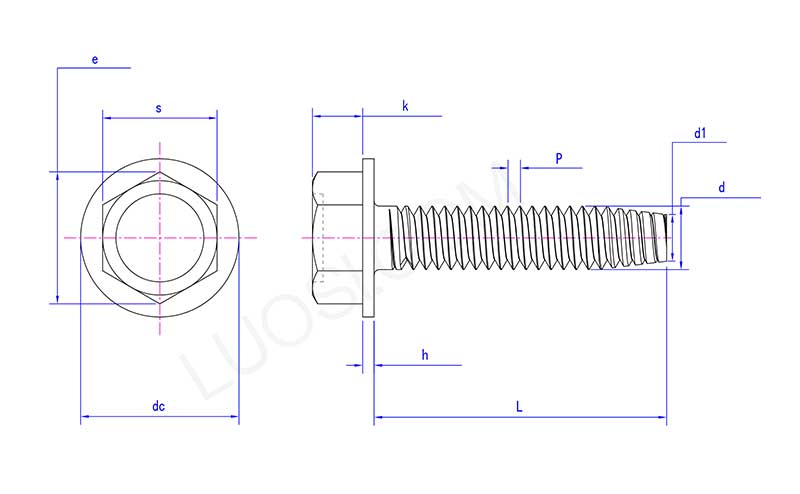

Der selbstschneidende Betonankerbolzen mit Sechskantflansch von China Xiaoguo® besteht aus fünf Teilen: dem Kopf, dem Flansch, dem Schaft, dem selbstschneidenden Gewinde und dem Schwanzführungsabschnitt.

1. Sechskant-Flanschkopf

Der Kopf hat eine Standard-Sechskantform und die Breite der gegenüberliegenden Seiten entspricht den DIN-Sechskantkopfabmessungen. Unterhalb des Kopfes befindet sich eine angeformte Flanschscheibe.

Funktion:

Der Standard-Steckschlüssel oder Schlagschrauber für den Adapter mit Sechskantkopf ist erhältlich, was die Installation vereinfacht.

Der Flansch vergrößert die Kontaktfläche mit dem festen Bauteil und verhindert so die Kompression weicher Materialien.

Die Unterseite des Flansches ist mit einer radialen Verzahnung versehen, die ein Lösen aufgrund von Vibrationen nach dem Anziehen verhindert.

2. Der Stangenabschnitt und der Gewindeübergangsabschnitt

Stabübergang: Unterhalb des Anschlussflansches befindet sich ein kurzer Lichtstab (ca. 2–3 mm). Dies verhindert eine übermäßige Konzentration des Gewindegrunds und sorgt außerdem für eine glatte Auflagefläche für den Flansch.

3.Selbstschneidendes/schneidendes Gewinde

Metrisches Standardgewinde mit einem Zahnprofilwinkel von 60°, scharfen Zähnen und einer Schneidkante.

Der Faden ist asymmetrisch. Die Vorderseite der Vorschubseite ist steiler, während die Rückseite sanfter ist, was das Einschneiden in den Untergrund begünstigt.

4.Heckführungsabschnitt

Führen Sie den selbstschneidenden Betonankerbolzen mit Sechskantflansch in das Bohrloch, um Abweichungen beim anfänglichen Eindrehen der Gewinde zu vermeiden.

Selbstschneidender Betonankerbolzen mit Sechskantflansch im Vergleich zu herkömmlichen Spreizankerbolzen

Unter Berücksichtigung mehrerer Aspekte und Durchführung eines umfassenden Vergleichs zwischen selbstschneidenden Betonankerbolzen mit Sechskantflansch und herkömmlichen Spreizankerbolzen.

1.Es wurde ein direkter Vergleich hinsichtlich Montageschritten, Untergrundanforderungen, Tragfähigkeit, Demontierbarkeit usw. durchgeführt.

Vergleichsprojekt Selbstschneidende Betonankerschraube mit Sechskantflansch Herkömmliche Spreizankerschrauben

Montageschritte ① Bohren → ② Loch reinigen → ③ Einsetzen ① Bohren → ② Loch reinigen → ③ Spreizrohr einsetzen → ④ Konuskopf einschlagen → ⑤ Mutter festziehen

Montagewerkzeuge Schlagbohrmaschine + Steckschlüssel / Schlagschrauber Schlagbohrmaschine + Hammer + Schraubenschlüssel

Muss man zuschlagen? Nicht notwendig. Erforderlich

Rand-/Abstandsanforderungen Klein Groß

Grundmaterialrisiko Keine Dehnungsspannung, verursacht keine Risse im Beton. Übermäßige Dehnungsspannungen können zu Rissen im Beton führen

Wird es nach der Installation sofort in Betrieb sein? Ja Ja

2. Vergleich der Installationszeit (Einzelbedienung, einzelner Ankerbolzen)

Selbstschneidender Betonankerbolzen mit Sechskantflansch: Ungefähr 40 bis 60 Sekunden (Bohren + Reinigen + Einsetzen)

Herkömmliche Spreizdübel: ca. 90–120 Sekunden (Bohren + Reinigen + Einsetzen + Gewindeschneiden + Anziehen)

3. Nacharbeits- und Reparaturkosten

Selbstschneidender Betonankerbolzen mit Sechskantflansch: Während der Installation kann ein Drehmomentschlüssel das Drehmoment leicht kontrollieren und verursacht keine Risse im Beton.

Herkömmliche Spreizankerbolzen: Während des Installationsprozesses wurde übermäßige Kraft ausgeübt, was dazu führte, dass der Beton riss. Es ist notwendig, das alte Teil zu entfernen und ein neues Loch zu bohren, was zeitaufwändig ist und auch das Aussehen beeinträchtigen kann.
