Vierkantmuttern der Klasse 5 mit Typ 1C verschweißen

Schweißquadratmuttern der Klasse 5 mit Typ 1C erfüllen den 5-Stufen-Festigkeitsstandard. Sie sind im 1K-Stil ausgeführt und eignen sich hervorragend zum Aufschweißen auf Metalloberflächen. Zur Verwendung in Maschinen, Stahlrahmen oder Industrieanlagen. Xiaoguo® Company kann kostenlose Muster anbieten und schnelle Angebote erstellen.

Modell:JIS B1196-2-2001

Anfrage absenden

Produktbeschreibung

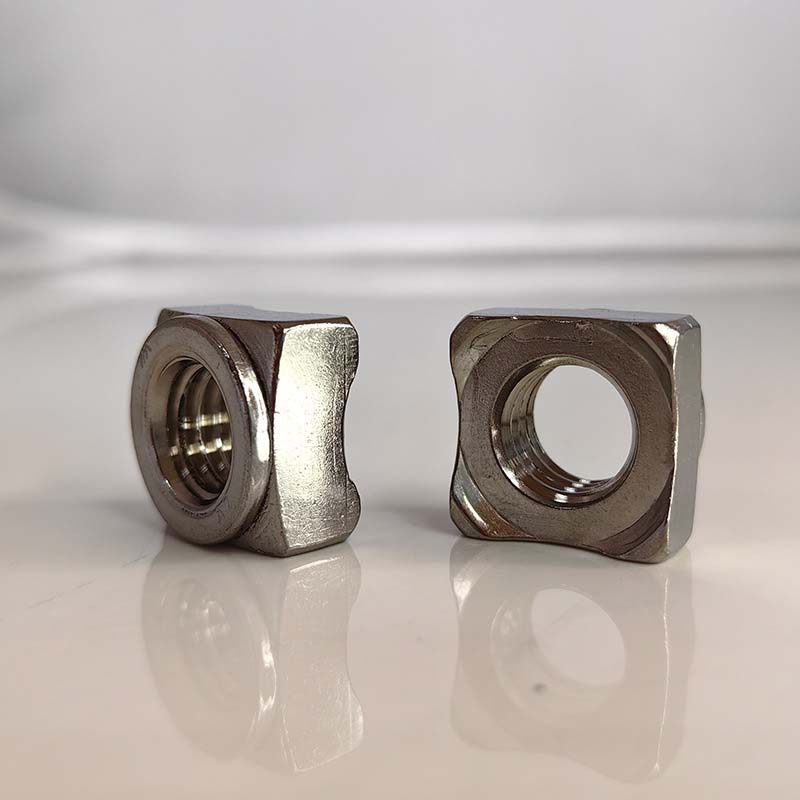

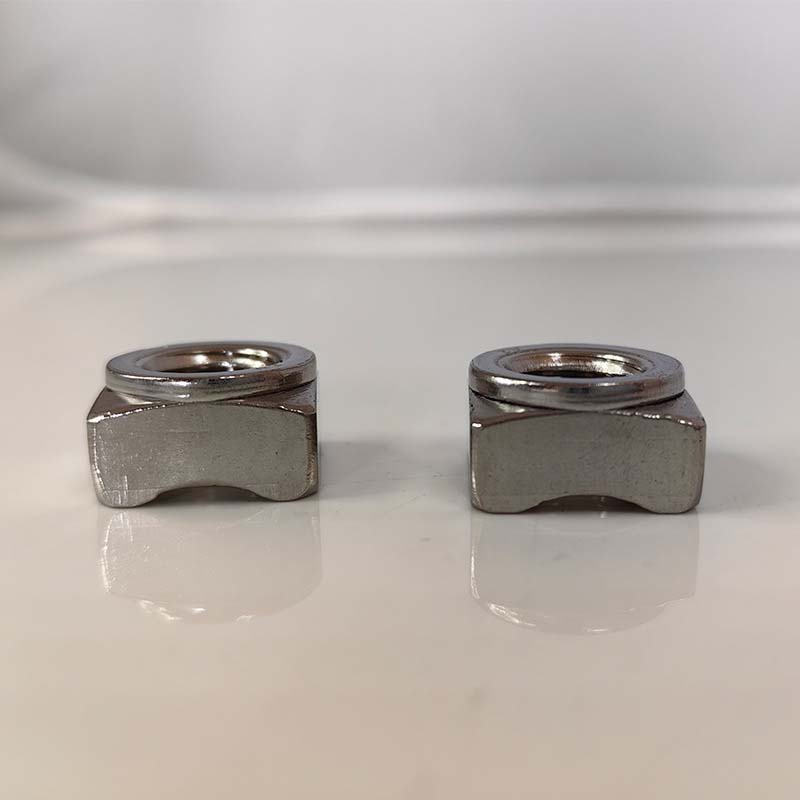

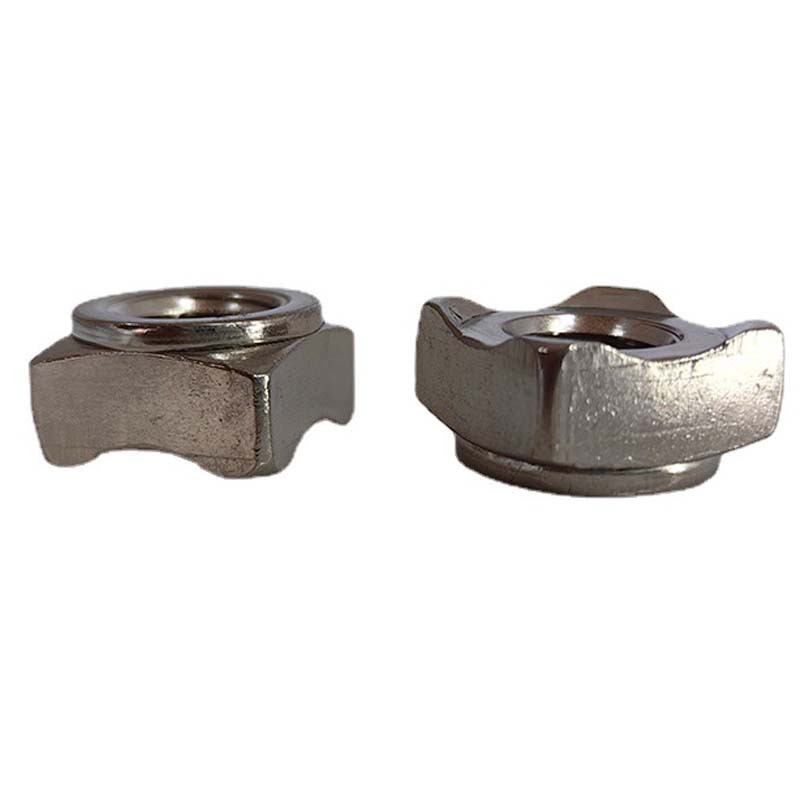

Schweißquadratmuttern der Klasse 5 mit Typ 1C verfügen über Standardgewindelöcher in der Mitte, die in Kombination mit entsprechenden Schrauben verwendet werden können. Die Muttern haben spezielle kleine Vorsprünge zum Schweißen, meist mehrere, die gleichmäßig auf der Schweißfläche der Muttern verteilt sind.

Produktparameter

parameter of Class 5 weld square nuts with type 1C

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	8	9	10	12	14	17
s min	7.64	8.64	9.64	11.57	13.57	16.57
k max	3.2	4	5	6.5	8	10
k min	2.9	3.7	4.7	6.14	7.64	9.57
h max	1	1	1	1	1	1.2
Std. min	0.8	0.8	0.8	0.8	0.8	1

Produktmerkmale

Wenn sich gewöhnliche Muttern unter Belastung ablösen oder verformen können, können Sie geschweißte Vierkantmuttern der Klasse 5 mit Typ 1C wählen. Sie können höheren Schraubenspannungen und Scherkräften standhalten. Beispielsweise sind diese Schraubverbindungen an den Montagestellen schwerer Stützen, mechanischer Komponenten oder Strukturverbindungen erheblichen Belastungen oder Vibrationen ausgesetzt.

Das quadratische Design erleichtert die Positionierung während der Installation. Die Größe und Höhe der mehreren Schweißvorsprünge bleibt konstant, wodurch eine gleichmäßige Erwärmung während des Schweißens gewährleistet und die Schweißqualität sichergestellt wird. Vierkantmuttern haben eine größere Kontaktfläche als Rundmuttern, wodurch der Druck besser verteilt und ein Lösen verhindert werden kann.

Schweiß-Vierkantmuttern der Klasse 5 vom Typ 1C bestehen normalerweise aus Kohlenstoffstahl und werden einer Wärmebehandlung unterzogen, um die Festigkeitsspezifikationen zu erfüllen. Verzinkung wird typischerweise zum Rostschutz eingesetzt, aber bitte beachten Sie: Der Nachbehandlungsbeschichtungsprozess nach der Wärmebehandlung muss kontrolliert werden, um eine Wasserstoffversprödung zu vermeiden, die die Festigkeit der Muttern verringern könnte.

Da die geschweißten Vierkantmuttern der Klasse 5 mit Typ 1C eine höhere Festigkeit aufweisen, können sie im Vergleich zu Muttern niedrigerer Qualität normalerweise mit einem höheren Drehmomentwert angezogen werden, ohne dass es zu einem Gewinderutschen kommt. Bitte passen Sie das Drehmoment ander Bolzenwelche Sorte Sie verwenden. Möglicherweise ist immer noch ein zu hohes Drehmoment vorhanden, aber Sie haben einen größeren Spielraum.
