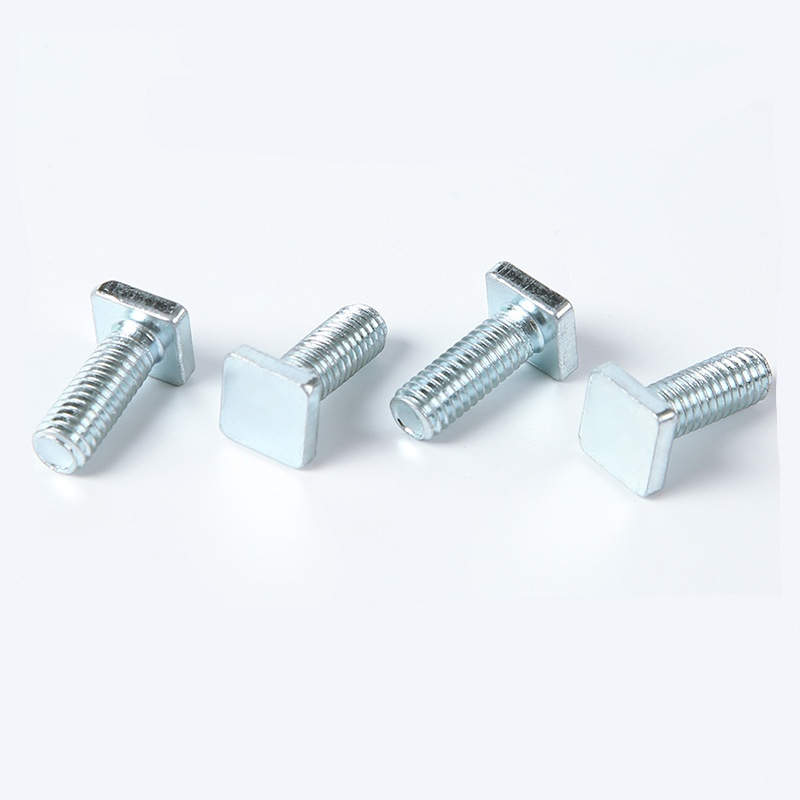

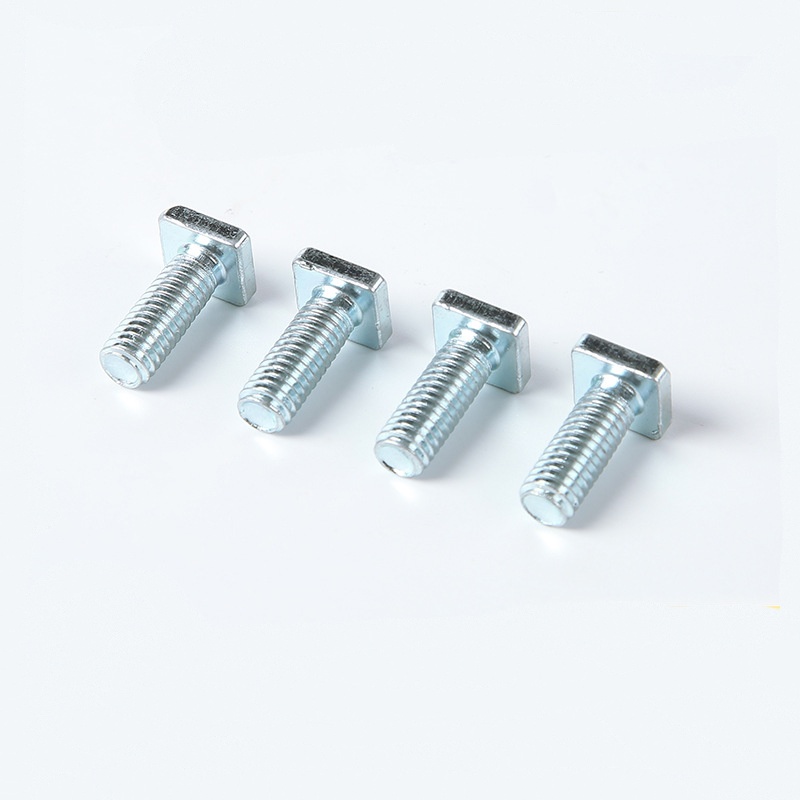

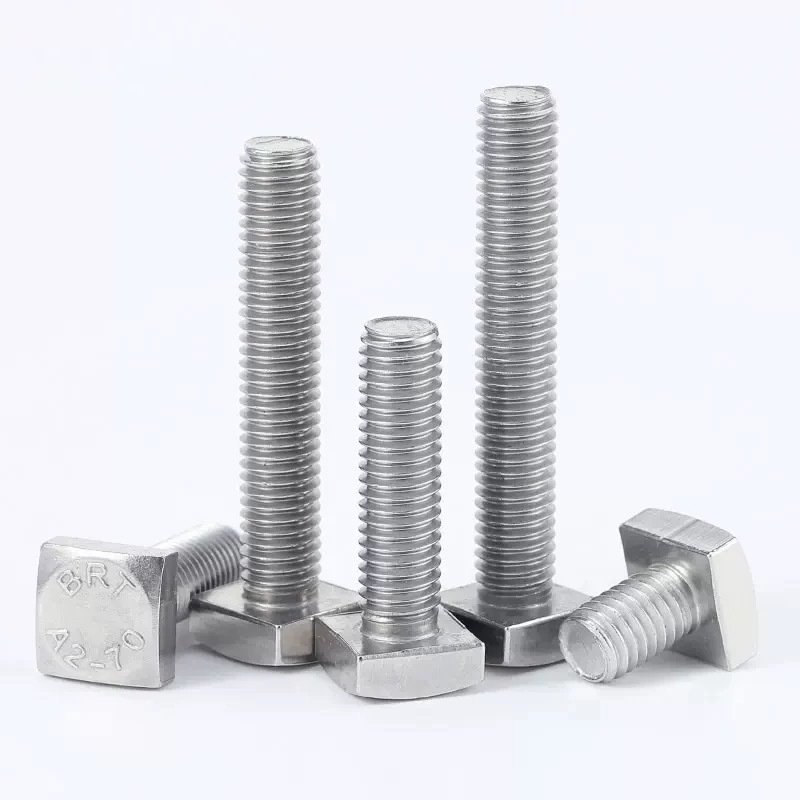

Maschinenschraube mit quadratischem Kopf der Güteklasse A

Die auf Lager befindlichen Xiaoguo®-Maschinenschrauben mit quadratischem Kopf der Güteklasse A verfügen über ein quadratisches Design mit einem quadratischen Kopf. Sie können eine mechanische Verdrehsicherung erreichen, die das Sicherheitsniveau in bestimmten Arbeitsumgebungen erhöhen kann.

Anfrage absenden

Produktbeschreibung

Maschinenschrauben mit quadratischem Kopf der Güteklasse A sind Befestigungselemente mit quadratischem Kopf. Es besteht aus einem quadratischen Kopf und einem Gewindestangenabschnitt. Es wird üblicherweise in Verbindung mit Vierkantmuttern oder Sechskantmuttern verwendet oder kann direkt in Gewindelöcher eingeschraubt werden. Vierkantschrauben waren vom 19. bis zum frühen 20. Jahrhundert das gängige Befestigungselement. Aufgrund ihrer einfachen Schmiedebarkeit und hervorragenden Torsionsfestigkeit wurden sie häufig im Infrastrukturbau wie Brücken und Eisenbahnen eingesetzt. Dank seiner einzigartigen Designvorteile spielt es auch heute noch eine Rolle bei Schwermaschinen, Eisenbahnschienen, der Wartung von Geräten und der Restaurierung historischer Gebäude.

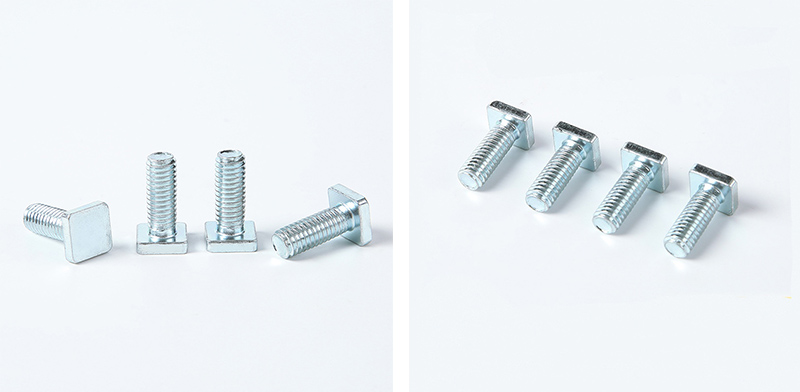

Grade A Square Head Machine Bolt

Strukturelle Merkmale

Zusammenfassung der strukturellen Eigenschaften von Maschinenschrauben mit Vierkantkopf der Güteklasse A: Die Korrelation zwischen geometrischen Merkmalen und funktionalem Design.

Strukturkomponenten Hauptmerkmale Kernfunktionen

Kopf: Quadratische Form, breite gegenüberliegende Seiten, große Höhe. Bietet eine hohe Drehmomentübertragung, eine Anti-Rutsch-Funktion, ist für die Montage von Jalousien geeignet und praktisch für das Aufdrucken von Markierungen.

Hals Flachhals (Verdrehsicherung), Flansch (Lagerung), kurzer Stift (Führung). Mechanische Verdrehsicherung, Schonung der Werkstückoberfläche, Sacklochführung

Schaftabschnitt Teilweise mit Gewinde versehen (glatter Schaftabschnitt). Widersteht Scherbelastungen, sorgt für eine präzise Positionierung und vermeidet Spannungskonzentrationen in den Gewinden

Gewindeteil Hauptsächlich grobe Zähne, Toleranz 6g. Hochfeste Verbindung, die zuverlässig mit der Mutter zusammenarbeitet.

Endtyp Flaches Ende / Abgeschrägtes Ende / Zylindrisches Ende Geeignet für verschiedene Installationsbedingungen

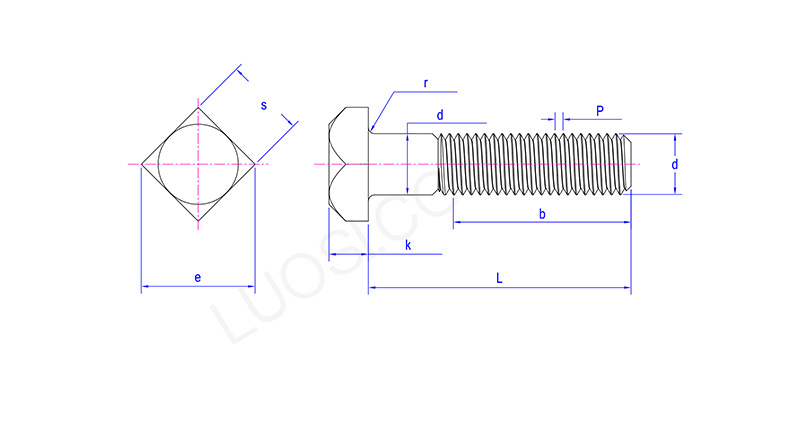

Grade A Square Head Machine Bolt

Mo	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Vorbereitungen vor dem Gebrauch

Bevor Sie planen, die Maschinenschraube mit Vierkantkopf der Güteklasse A zu verwenden, empfehlen wir Ihnen, diese Punkte zu überprüfen.

（1）Bestätigen Sie die Übereinstimmung der Schraubenspezifikationen

Gewindespezifikation: Stellen Sie sicher, dass der Gewindedurchmesser und die Steigung der Vierkantschraube genau mit denen der passenden Mutter oder des Gewindelochs übereinstimmen.

Längenauswahl: Die Länge der Schraube sollte so sein, dass nach dem Anziehen der Mutter 2 bis 3 vollständige Gewindegänge am Ende der Schraube freiliegen.

Abmessungen der Kopfseite: Stellen Sie sicher, dass die Breite des Vierkantkopfes mit der Öffnungsgröße des verwendeten Schraubenschlüssels übereinstimmt.

Stärkegrad: Wählen Sie nach Bedarf den entsprechenden Grad aus.

(2) Überprüfen Sie die Lochpositionen des Werkstücks

Rundes Loch vs. quadratisches Loch: Durch das runde Loch können gewöhnliche Vierkantschrauben geführt werden. Wenn jedoch eine Verdrehsicherung erforderlich ist, muss am Werkstück eine vorgebohrte Montagefläche für das Vierkantloch angebracht werden, damit der Vierkantkopfhals eingesetzt werden kann.

Durchmessertoleranz: Der Durchmesser des Rundlochs sollte 0,5 bis 1,0 mm größer sein als der Durchmesser des Bolzenschafts.

Eckenabrundung des Lochs: Wenn der Kopf der Maschinenschraube mit Vierkantkopf der Güteklasse A vollständig auf der Oberfläche des Werkstücks haften muss, sollte das Loch abgerundet oder versenkt werden.

(3) Reinigung und Schmierung

Entfernen Sie Ölflecken, Eisenspäne, alte Beschichtungen und andere Rückstände von den Gewinden.

Bei Edelstahlmaterialien oder Umgebungen mit hohen Temperaturen wird empfohlen, ein Antihaftmittel oder Molybdändisulfid-Schmierfett auf die Gewinde aufzutragen.

Bei gewöhnlichen Kohlenstoffstahlschrauben kann eine kleine Menge Öl aufgetragen werden, um den Reibungskoeffizienten zu verringern.
