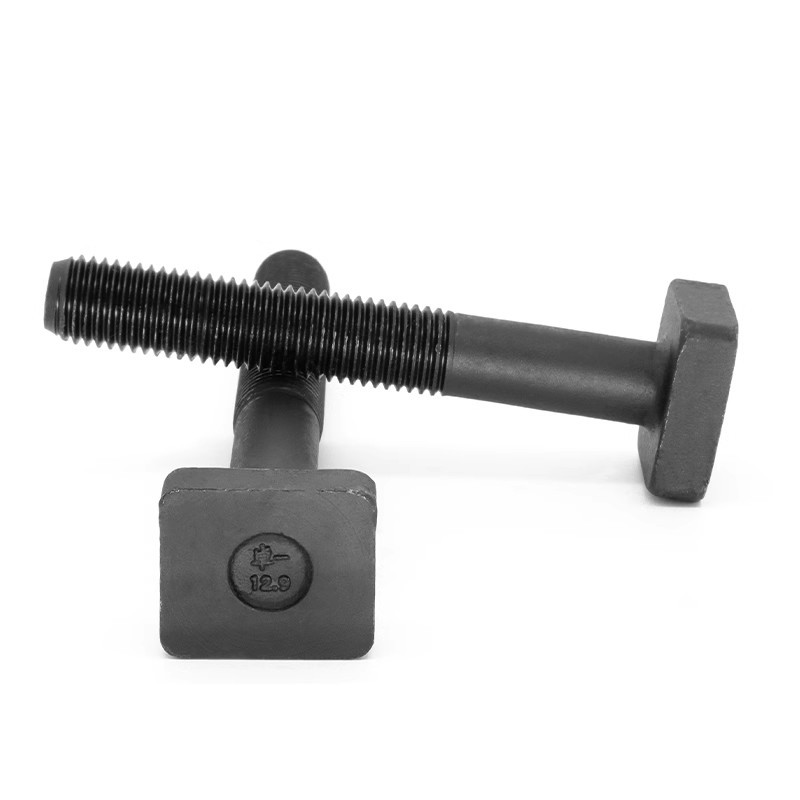

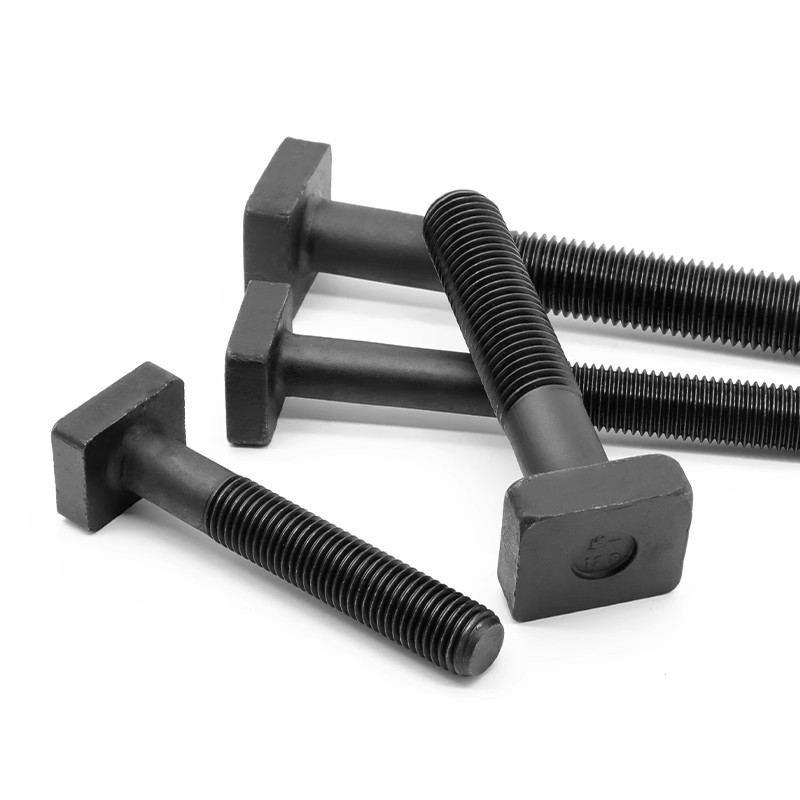

Vierkantschraube der Güteklasse 8

Die Xiaoguo® Vierkantschraube der Güteklasse 8 ist mit kostenlosen Mustern erhältlich. Die quadratischen Köpfe sind in geschwärzter oder verchromter Ausführung erhältlich und bieten sowohl einen Retro-Look als auch Haltbarkeit. Ideal für den Einsatz in Möbeln, Türen und Fenstern sowie Präsentationsständern.

Anfrage absenden

Produktbeschreibung

(1) Produktdefinition

Die Vierkantschraube der Güteklasse 8 ist ein hochfestes Befestigungselement mit Vierkantkopf und einem Leistungsniveau, das der Norm SAE J429 der Güteklasse 8 entspricht. Das quadratische Kopfdesign bietet vier 90°-Kontaktebenen für den Schraubenschlüssel, was ein schnelles Einrasten in rauen Arbeitsumgebungen ermöglicht und das „Rutschwinkel“-Problem, das bei herkömmlichen Sechskantköpfen in schmutzigen Umgebungen häufig auftritt, wirksam vermeidet.

(2) Wichtige Spezifikationsparameter

Nehmen Sie als Beispiel die Produktspezifikation für Vierkantschrauben der Güteklasse 8. Die Kerngrößenparameter lauten wie folgt:

Parametername	Wert
Thread-Spezifikation	3/4" - 10 UNC (amerikanisches Standard-Grobgewinde)
Gesamtlänge des Bolzens	3 Zoll
Kantenbreite des/der Kopf(e)	1 1/8 Zoll
Höhe des Kopfes (k)	1/2 Zoll
Mindestgewindelänge	1 3/4 Zoll
Thread-Stil	Teilweise mit Gewinde versehen

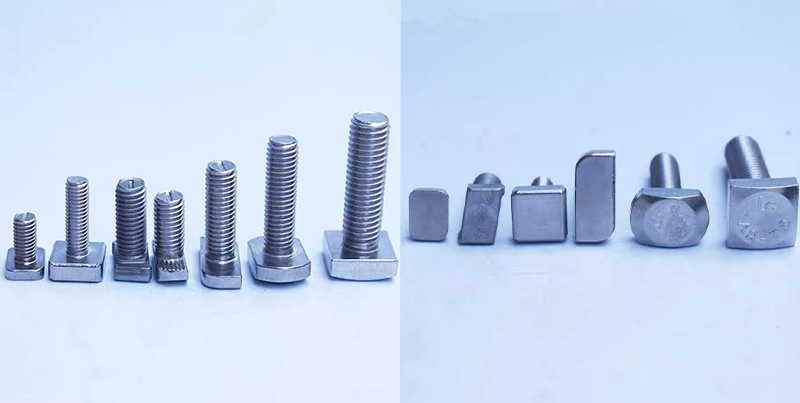

Grade 8 Square Head Bolt

(3)Mechanische Eigenschaften

Leistungsindikatoren	Werte der 8. Klasse	Äquivalente Metrik (Klasse 10.9)
Zugfestigkeit	150.000 psi (ca. 1034 MPa)	1.000 - 1.040 MPa
Rockwell-Härte	C33 (ca. 33 HRC)	32 - 39 HRC
Materialtyp	Legierter Stahl mit mittlerem Kohlenstoffgehalt (nach Abschrecken und Anlassen)	Legierter Stahl

Anwendungsfelder

Die Vierkantschraube der Güteklasse 8 zeichnet sich durch hohe Festigkeit, hervorragende Vibrationsfestigkeit und ein einzigartiges Anti-Torsions-Design aus. Es wird häufig in den folgenden Bereichen eingesetzt:

（1）Schwere Maschinen und Bergbauausrüstung: Das Vierkantkopf-Design sorgt auch in öligen und schlammigen Umgebungen für einen effektiven Eingriff und eignet sich besonders für raue Bedingungen.

(2) Eisenbahnschienen und Weichen: Zur Befestigung der Stahlschienenklemmen, Weichen und Schwellen.

(3) Landmaschinen: Weit verbreitet in Schlüsselkomponenten wie dem Getriebesystem von Traktoren und den Schneidmessern eingebaut.

(4) Bauwesen und Schwermaschinenbau: Geeignet für Hochleistungsanwendungen wie Stahlkonstruktionsverbindungen und die Befestigung großer Gerätebasis.

(5) Wartung alter Geräte und Restaurierung historischer Gebäude: Bei der Restaurierung traditioneller Industriegeräte und antiker Gebäude verfügen viele Maschinen alten Stils über Standardkonfigurationen.

FAQ

（1）Aus welchem Material bestehen Vierkantschrauben der Güteklasse 8?

Wir verwenden legierten Stahl mit mittlerem Kohlenstoffgehalt (z. B. 4140, 4135 oder 40Cr), der abgeschreckt und anschließend angelassen wird. Es wird streng nach der Norm SAE J429 Grade 8 hergestellt.

(2) Welche Größenbereiche können Sie anbieten? Sind Lagerbestände verfügbar?

Die gängigen Spezifikationen reichen von 1/4 Zoll bis 1 Zoll Durchmesser und Längen von 3/4 Zoll bis 10 Zoll sind alle auf Lager. Größere Größen (über 1-1/8 Zoll) können nach Maß gefertigt werden. Die Standardteile sind gut auf Lager und können am selben Tag oder innerhalb von 3 Werktagen versendet werden.

（3）Könnten Sie den Salzsprühtestbericht zur Verfügung stellen?

Ja, das können wir. Auf Wunsch können wir für jede Produktcharge neutrale Salzsprühtests (NSS) durchführen und den Testbericht bereitstellen.

(4) Ist für die Installation ein Spezialwerkzeug erforderlich?

Nein. Es können normale Maulschlüssel, verstellbare Schraubenschlüssel und Sternschlüssel verwendet werden.

(5) Über welche Qualitätszertifizierungen verfügt Ihr Werk?

Wir haben die Zertifizierung des Qualitätsmanagementsystems ISO 9001:2015 erhalten und können Leistungsberichte bereitstellen, die den Anforderungen von SAE J429 entsprechen.

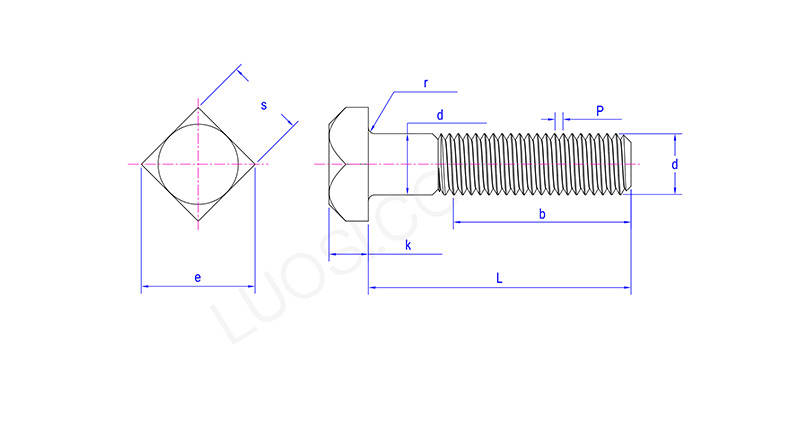

Grade 8 Square Head Bolt

Mo	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
