DIN529 Ankerbolzen Typ F

Die Ankerbolzen DIN529 Typ F wurden Salzsprühtests unterzogen, um hohen Standards gerecht zu werden. Der Hersteller von Xiaoguo® produziert Schrauben gemäß der Umsetzungsnorm der DIN 529-1986. Wenn Sie eine Großbestellung aufgeben, senden wir Ihnen ein detailliertes Angebot.

Modell:DIN 529-1986

Anfrage absenden

Produktbeschreibung

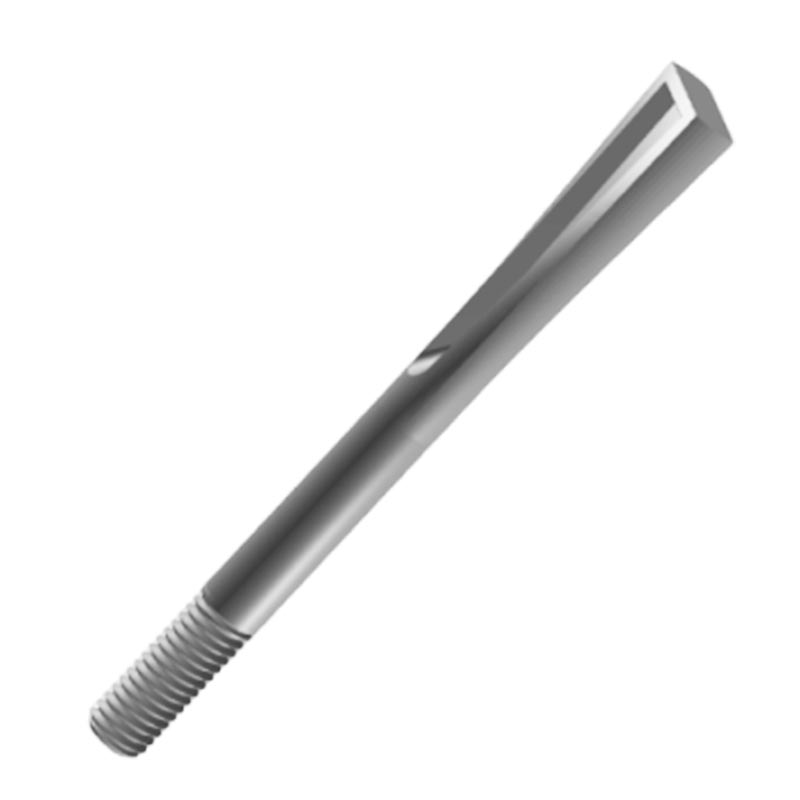

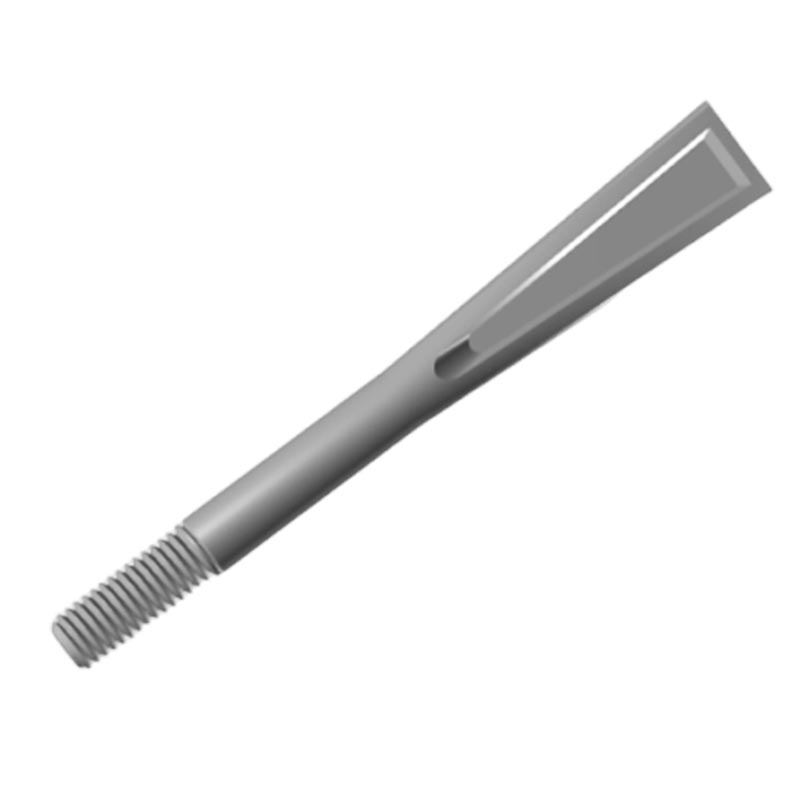

Ankerbolzen des Typs F nach DIN529 bestehen aus stabförmigen Hauptkörpern. Ein Ende ist mit einem Außengewinde versehen und das andere Ende hat einen flachen, keilförmigen Kopf. Schrauben sind gezielter und eignen sich für Maschinen, Gebäude usw. mit besonderen Installations- und Befestigungsanforderungen.

Produktmerkmale

DIN529-Ankerbolzen Typ F weisen eine starke Anpassungsfähigkeit auf. Es kann in verschiedenen Branchen und Szenarien eingesetzt werden. Die Materialien sind vielfältig, darunter Kohlenstoffstahl, Edelstahl usw., die den Anforderungen unterschiedlicher Umgebungen gerecht werden können. Die Installation ist relativ bequem und die Bedienung bereitet den Mitarbeitern keine allzu großen Mühen. Es verfügt über spezifische Spezifikationen und Designs. Wie in der Norm DIN 529 festgelegt, haben verschiedene Modelle klare Parameter in Bezug auf Durchmesser, Steigung, Länge usw.

Anwendungsszenarien

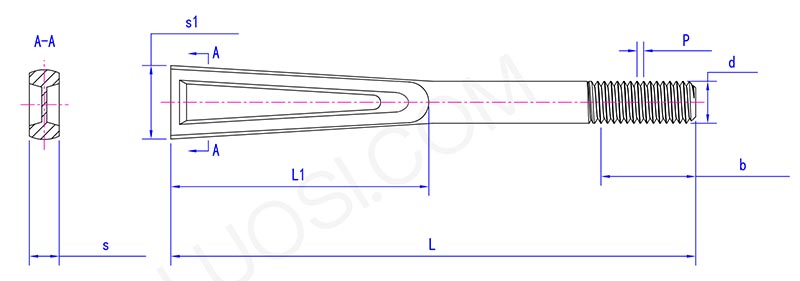

DIN529 type F anchor bolts parameter

Mo	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
P	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5
b max	22.5	28	33.5	44	55	66	82	98	114	130
B min	20	25	30	40	50	60	75	90	105	120
s1 max	17	19	23	28	33	38	48	58	68	78
S1 min	11	13	17	22	27	32	42	52	62	72
L1 max	55	55	60	90	100	125	135	195	205	225
L1 min	45	45	50	80	90	115	125	185	195	215
s max	7.5	9.5	11.5	15.5	19.5	23.5	27.5	31.5	37.5	43.5
s min	4.5	6.5	8.5	12.5	16.5	20.5	24.5	28.5	34.5	40.5

Zur Befestigung der Schachtrahmen-Einstellvorrichtung werden DIN529 F-Ankerbolzen verwendet. Beim Justieren der versenkten Schachtrahmen auf der Straße werden die Justierringe bündig verankert. Seine Doppel-L-förmigen Köpfe liegen völlig flach unter dem Verstellring. Arbeiter bohren Löcher in die bestehende Struktur, führen das L-förmige Ende der Schraube horizontal ein und ziehen es dann fest. Sie können Stolperfallen bei Verkehrserschütterungen vorbeugen.

Ankerbolzen vom Typ DIN529 F werden für die Installation barrierefreier Rampenhandläufe verwendet. Wenn es notwendig ist, auf Betonrampen Handläufe zu installieren, die den ADA-Standards entsprechen, können diese die Halterungen bündig halten. Bohren Sie Löcher am Rand der Rampe, setzen Sie die L-förmigen Kopfschrauben parallel zur Oberfläche ein und ziehen Sie sie fest. Es sind keine hervorstehenden Teile vorhanden, die sich am Gehäuse oder an der Außenhaut festhaken könnten. Sie entsprechen den Barrierefreiheitsstandards.

Ankerbolzen DIN529 Typ F können auch zur Restaurierung der Bolzen historischer Steinmauern verwendet werden. Wenn Sie eine bröckelnde Steinmauer reparieren, können sie die Mauer stabilisieren. Sie müssen lediglich durch die Mörtelfuge bohren, die L-förmige Kopfschraube flach auf dem Stein in der Wand platzieren und festziehen. Das Doppelklemmdesign kann den Stein verriegeln, ohne dass freiliegende Befestigungselemente erforderlich sind.
