Metrische Vierkantschrauben aus Kohlenstoffstahl

Metrische Vierkantschrauben aus Kohlenstoffstahl, die häufig im Baugewerbe, in der Holzbearbeitung und bei älteren Maschinen verwendet werden, bieten eine Vintage- oder Heavy-Duty-Ästhetik. Für Xiaoguo® – einen erfahrenen Lieferanten von Verbindungselementen – ist die gleichbleibende Produktqualität solcher Schrauben eine zentrale Verpflichtung.

Modell:ASME/ANSI B18.2.1-1-1972

Anfrage absenden

Produktbeschreibung

Wie gut metrische Vierkantschrauben aus Kohlenstoffstahl halten, hängt hauptsächlich von der Materialqualität ab. Übliche Kohlenstoffstahlsorten sind 4,6 (sie können beim Ziehen mindestens 400 MPa aushalten), 5,6 (500 MPa), 8,8 (800 MPa), 10,9 (1000 MPa) und 12,9 (1200 MPa).

Gängige Edelstähle wie A2-304 und A4-316 haben eine sehr praktische Eigenschaft: Sie rosten nicht so leicht. Sie haben jedoch eine kleine Einschränkung: Die Zugkraft, der sie standhalten kann, ist im Allgemeinen nicht sehr hoch und liegt normalerweise im Bereich von 500 bis 700 MPa. Die höherwertigen metrischen Vierkantschrauben (8,8 und höher) werden wärmebehandelt, um sie stärker zu machen.

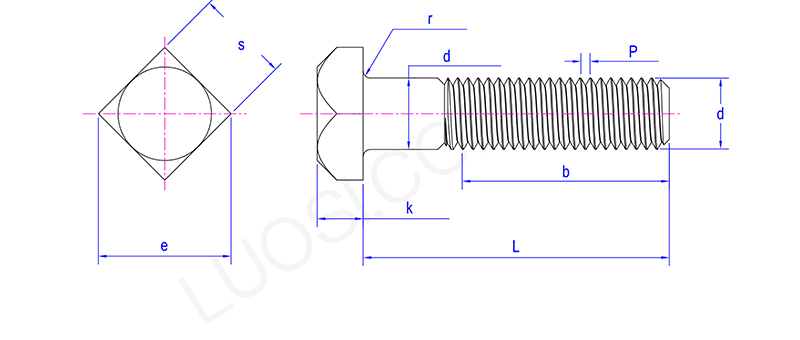

Produktparameter

Mo	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

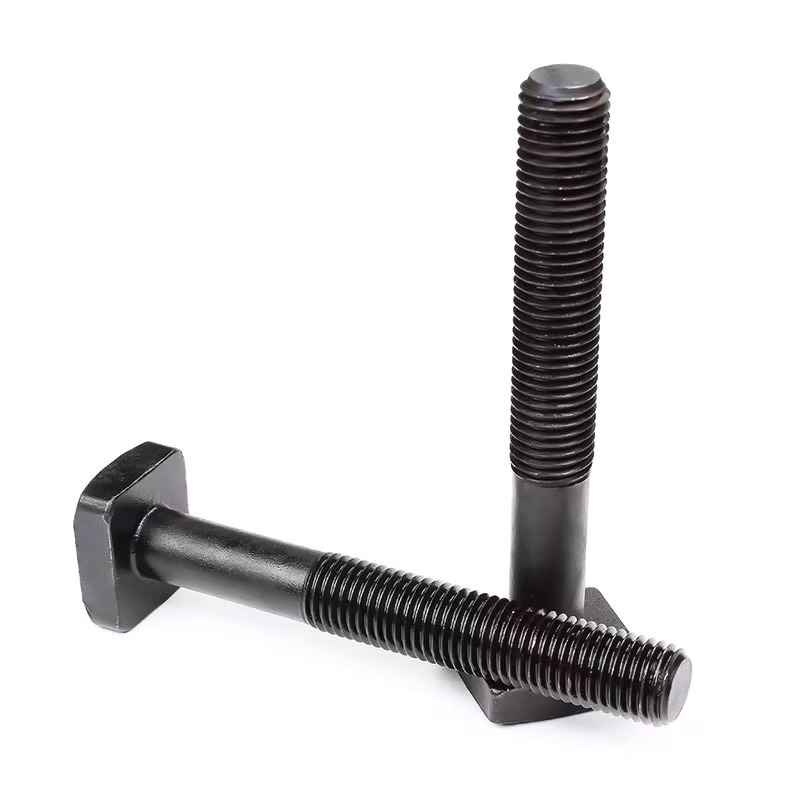

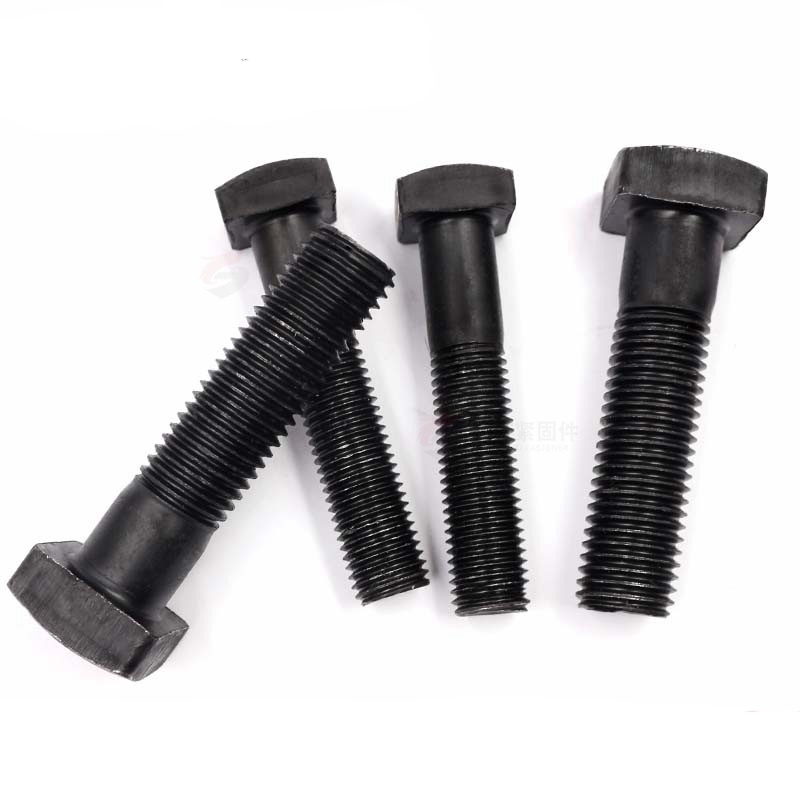

Produktdetails

Zum Einsetzen von metrischen Vierkantschrauben aus Kohlenstoffstahl benötigen Sie Gabelschlüssel, verstellbare Schraubenschlüssel oder spezielle Vierkantsteckschlüssel in der richtigen Größe. Es kommt darauf an, dass sie fest genug angezogen werden, aber nicht zu sehr – Sie müssen sich an die empfohlenen Drehmomentwerte halten. Diese hängen vom Durchmesser der Schraube, der Materialqualität, der Gewindesteigung und davon ab, ob sie geschmiert ist.

Technisches Betriebsszenario (Ergänzung zu Einzelheiten) Wenn die Verbindung nicht gemäß dem Standarddrehmoment angezogen wird (oder „wenn der Anzugsgrad nicht dem Standard entspricht“), wird sich die Verbindung später wahrscheinlich lockern und eine zweite Inspektion und Verstärkung erfordern. Wenn das Anzugsdrehmoment der Schraube den angegebenen Wert überschreitet, kann es leicht zu einer plastischen Dehnung der Schraube oder einem direkten Bruch kommen. Um die Stabilität der Verbindung zu gewährleisten und ein Versagen der Schraube zu verhindern, müssen die Drehmomentrichtlinien des Herstellers oder der technischen Abteilung strikt befolgt werden.

FAQ

F: Welche Schlüsselgröße ist für die Montage von metrischen Vierkantschrauben aus Kohlenstoffstahl erforderlich? Entspricht es der Gewindegröße?

A: Die Schlüsselweite (die Breite über die flachen Teile) für metrische Vierkantschrauben aus Kohlenstoffstahl ist größer als der Gewindedurchmesser. Beispielsweise kann eine metrische Vierkantschraube wie M12 normalerweise mit einem 19-mm-Schraubenschlüssel angezogen werden. Aber verwenden Sie es nicht einfach direkt. Sie müssen zunächst die spezifische Größentabelle der Schraube konsultieren und den richtigen Schraubenschlüssel finden, bevor Sie sie installieren und festziehen.
