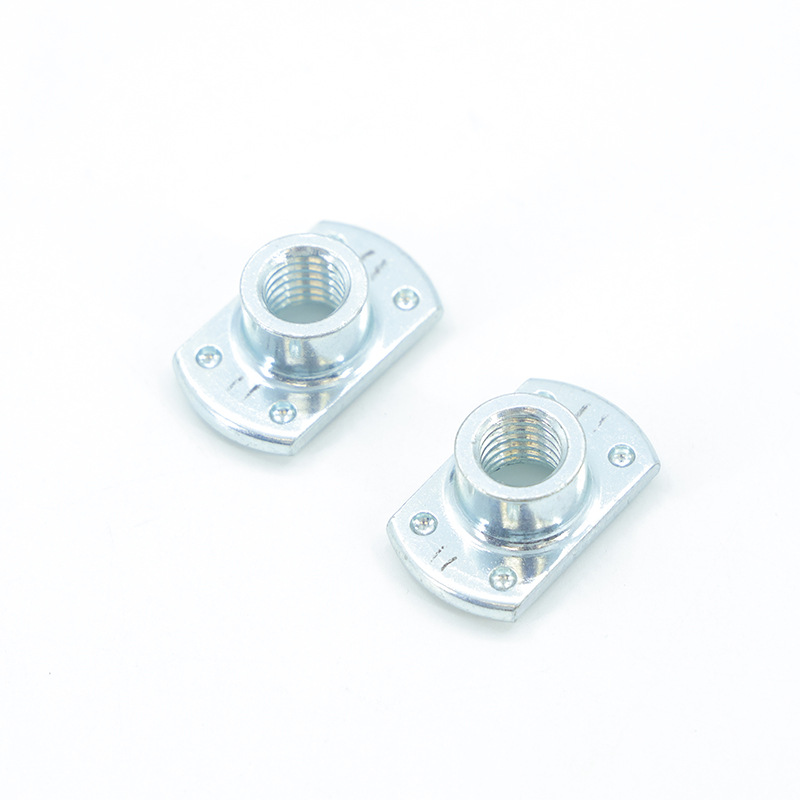

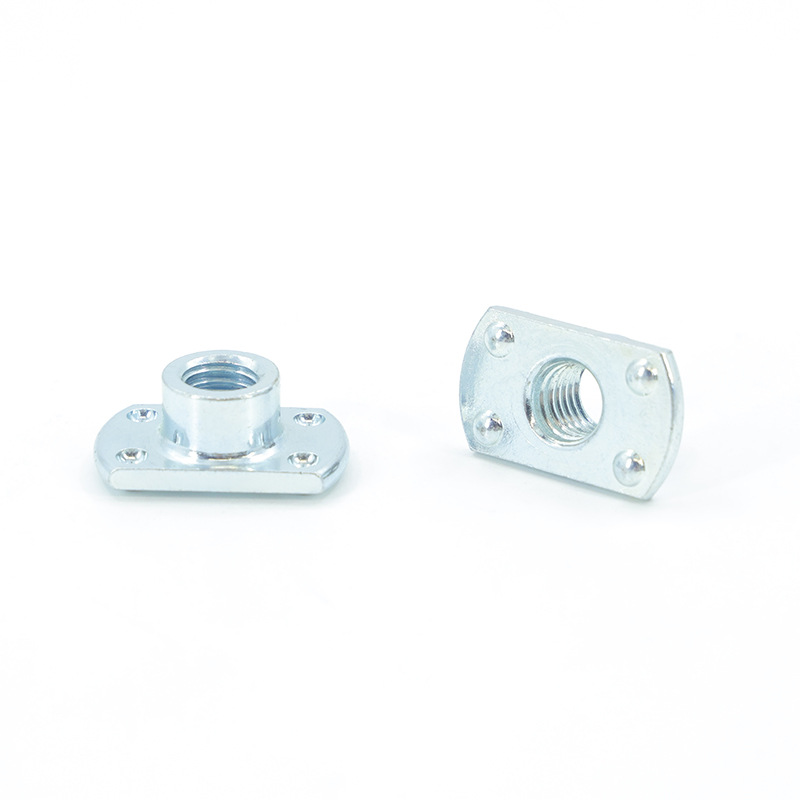

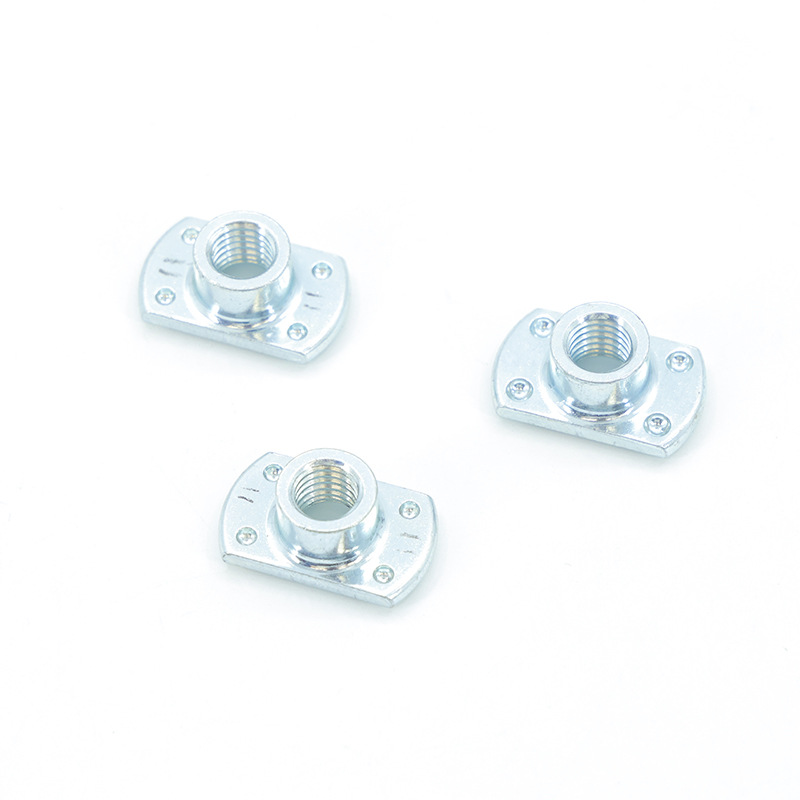

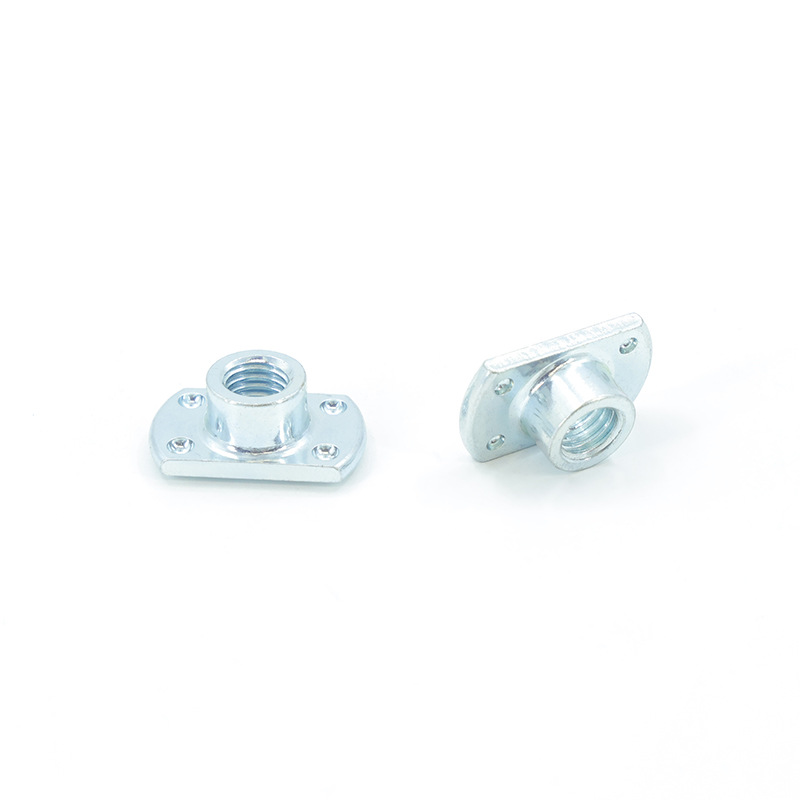

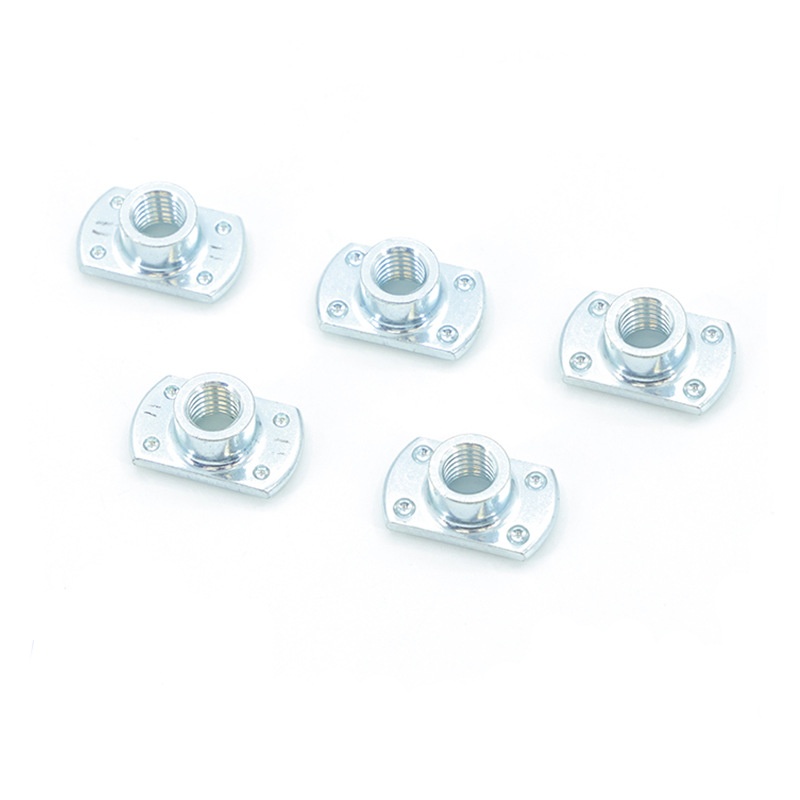

Positive Schweißmuttern im T-Stil schweißen

Positiv geschweißte T-Schweißmuttern sind spezielle Befestigungselemente, die für die dauerhafte Befestigung an Blech oder anderen dünnen Materialien durch Buckelschweißen konzipiert sind. Xiaoguo® bietet Herstellern und anderen Kunden Anpassungsdienste an, um ihre spezifischen Anforderungen an Verbindungselemente zu erfüllen.

Modell:JIS B1196-3.1-1994

Anfrage absenden

Produktbeschreibung

Positive Schweißmuttern im T-Stil sind im Automobilbau allgegenwärtig. Sie halten wichtige Teile wie Karosserieteile, Halterungen, Sitzrahmen, Verkleidungen, Instrumententafeln, Abgassysteme und Fahrgestellteile zusammen.

Sie benötigen für die Installation nur Zugang von einer Seite, sie sind stabil, halten Vibrationen stand und funktionieren gut beim Roboterschweißen. Aus diesem Grund sind sie in der Automobilfertigung mit hohen Stückzahlen ein Muss. Diese Muttern bleiben über die gesamte Lebensdauer des Fahrzeugs zuverlässig und halten die Gewindeverbindungen auch bei unebenen Straßenverhältnissen stabil.

Produktdetails:

Neben Autos werden schweißpositive T-Schweißmuttern häufig bei der Herstellung von Rahmen, Schränken, Schalttafeln, Gehäusen und Arbeitsstationen für Industriemaschinen verwendet. Sie schaffen starke Gewindestellen zur Montage von Teilen, Abdeckungen, Zugangsplatten und kleineren Baugruppen an Blechgehäusen.

Die schweißpositiven T-Schweißmuttern sitzen bündig, sodass die Innen- und Außenflächen glatt bleiben. Ihre Stärke ist wichtig, weil sie dazu beiträgt, die Ausrichtung zu gewährleisten und schwere Teile in komplexen Maschinen und Schutzkonstruktionen an Ort und Stelle zu halten.

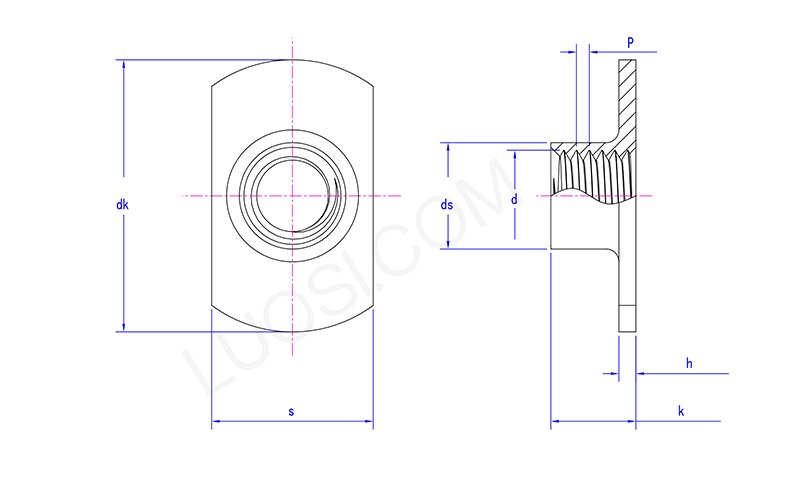

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1,25	1,25丨1,5	1,5丨1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
Std. min	1	1	1.35	1.35	1.7	1.7

Erschwinglichkeit:

Wie viel Gewicht unsere schweißpositiven T-Schweißmuttern aushalten können – wie stark Sie sie herausdrücken können oder wie viel Verdrehung sie aushalten können –, hängt von der Mutterngröße (dem Gewinde), der Dicke oder Festigkeit des Grundmaterials und der Qualität der Schweißnaht ab.

Wir haben detaillierte Tabellen mit den erwarteten Mindestzahlen für verschiedene Setups, getestet unter Standardbedingungen (wie AWS-Regeln). Fragen Sie einfach nach und wir können Ihnen eine für jede spezifische T-Style-Schweißmutter-Teilenummer geben.
