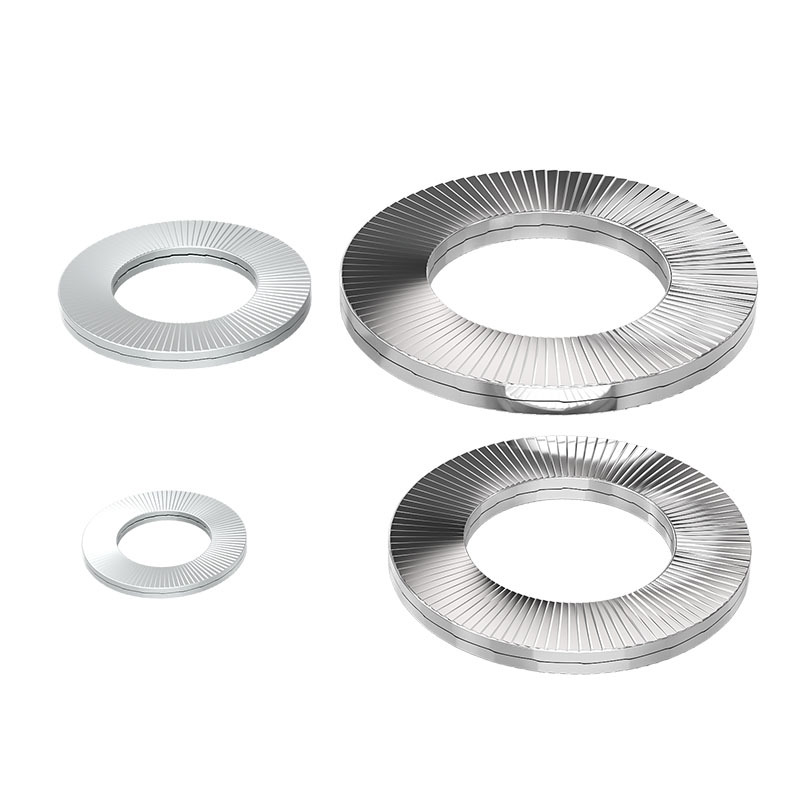

Unerschütterliche zweifach selbstsichernde Unterlegscheiben

Xiaoguo® ist ein weltweit führender Exporteur hochwertiger industrieller Verbindungselemente. Unerschütterliche zweifach selbstsichernde Unterlegscheiben sind spezielle Verbindungselemente, die einen außergewöhnlichen Widerstand gegen Lockerung bei Vibrationen und dynamischen Belastungen bieten.

Modell:DIN 25201

Anfrage absenden

Produktbeschreibung

Unerschütterliche zweifach selbstsichernde Unterlegscheiben sind spezielle Befestigungselemente, die verhindern, dass sich Schrauben oder Muttern durch Erschütterungen, Temperaturschwankungen oder sich bewegende Lasten lösen. Sie funktionieren auf zwei Arten, um die Dinge gegen Vibrationen sicher zu verriegeln, und Sie benötigen keinen zusätzlichen Kleber, beschädigte Gewinde oder andere Verriegelungswerkzeuge. Gerade deshalb sind sie für kritische Komponenten in rauen Umgebungen unverzichtbar – schließlich sind Sicherheit und Zuverlässigkeit zentrale Anforderungen. Diese Komponenten reduzieren nicht nur effektiv die Wartungshäufigkeit, sondern verringern auch grundlegend die Ausfallwahrscheinlichkeit und bieten so eine solide Grundlage für einen stabilen Gerätebetrieb.

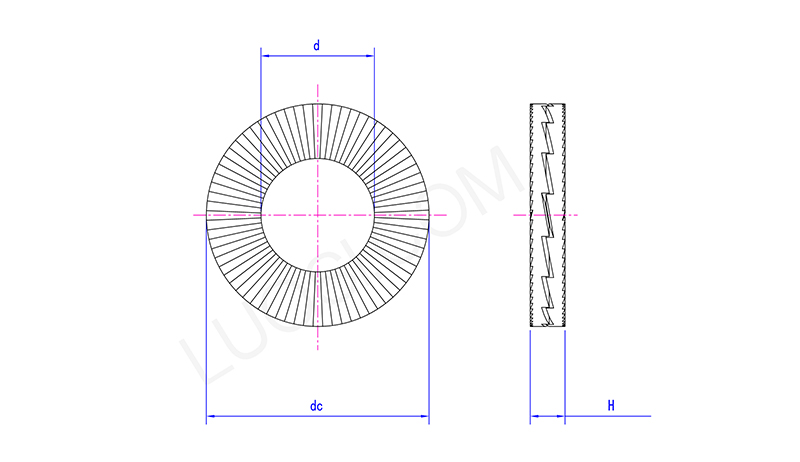

Mo	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d max	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
T min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
DC max	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
DC min	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H max	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H min	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Produktdetails:

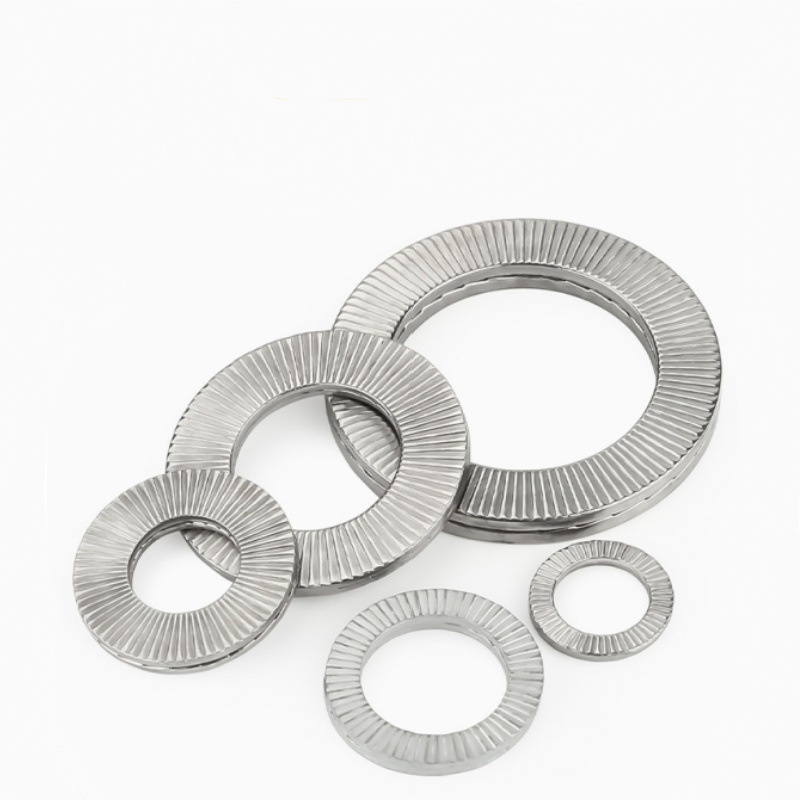

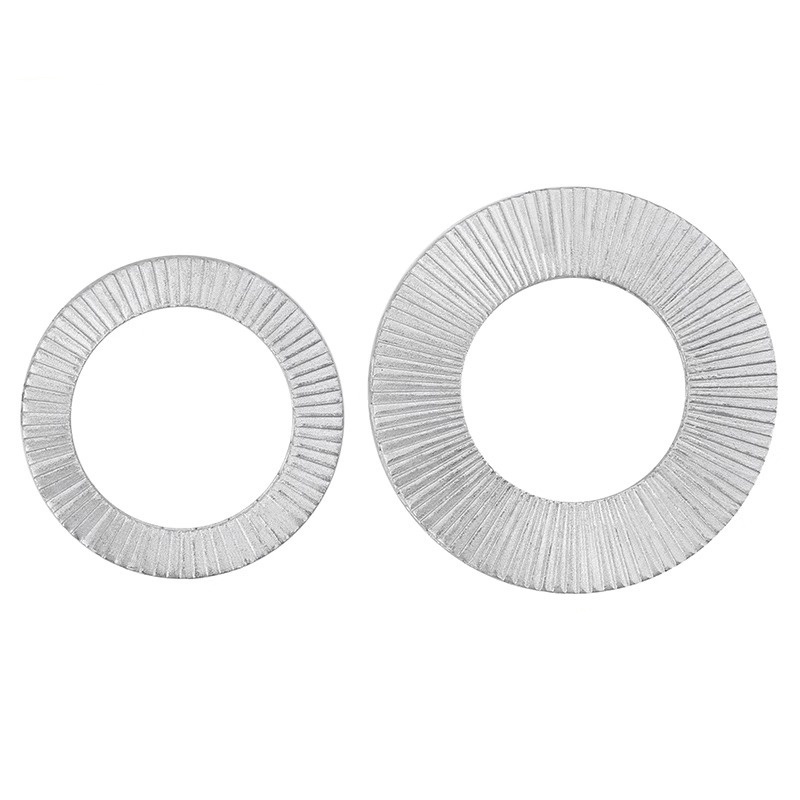

Unerschütterliche zweifach selbstsichernde Unterlegscheiben funktionieren aufgrund ihrer zweiteiligen Konstruktion. Eine Seite hat kleine Rillen, die sich wie eine Klammer in die Oberfläche graben, mit der sie gepaart ist. Die andere Seite weist erhabene, schräge Teile oder kleine Keile auf. Wenn Sie das Befestigungselement festziehen, drücken diese geneigten Teile die inneren Laschen der Unterlegscheibe nach oben und erzeugen so einen starken, gleichmäßigen federartigen Druck gegen den Schrauben- oder Mutternkopf. Diese Zwei-Wege-Verriegelung nutzt sowohl Reibung als auch Federkraft, um zu verhindern, dass sich Dinge drehen – besser als die meisten anderen Möglichkeiten.

Unshakeable Two Fold Self Locking Washers

Wie funktioniert der Verriegelungsmechanismus Ihrer unerschütterlichen zweifach selbstsichernden Unterlegscheiben eigentlich, um ein Lösen zu verhindern?

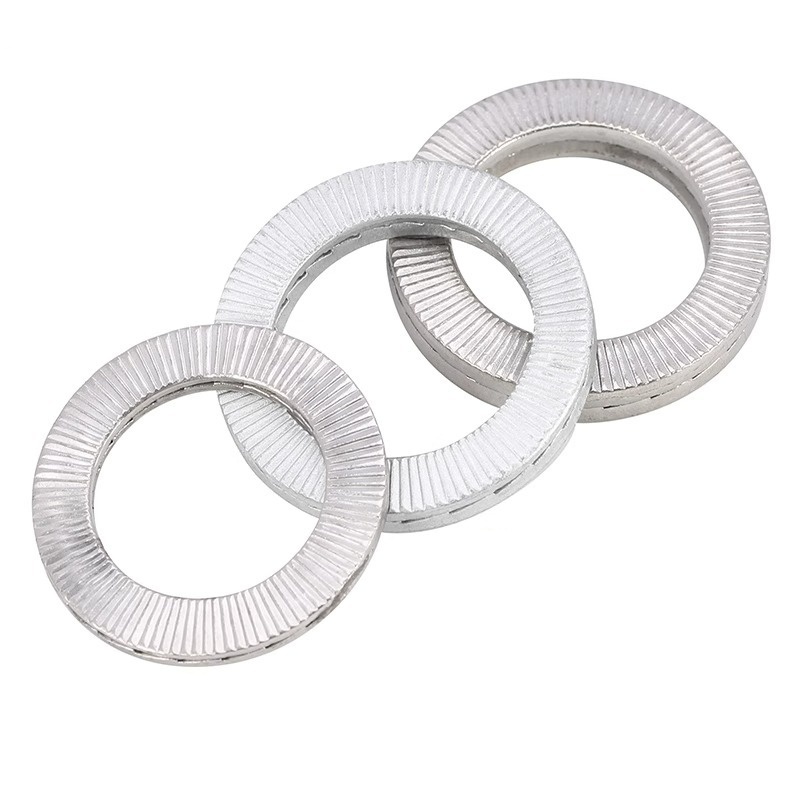

Unerschütterliche zweifach selbstsichernde Unterlegscheiben haben einen Zwei-Ring-Aufbau, der sich von den üblichen unterscheidet. Der Innenring der Unterlegscheibe passt genau wie eine Schraube an ein Befestigungselement, während der Außenring fest gegen die Oberfläche drückt, an der er befestigt ist. Zusammen erzeugen diese beiden Teile eine erhebliche Reibung und eine gewisse Spannung, die verhindert, dass sich das Befestigungselement auch bei Vibrationen dreht und löst. Sie funktionieren besser als normale Unterlegscheiben oder Federscheiben.
