Typ F Schlitz-Flachkopf-Blechschraube

Die vom Werk Xiaoguo® hergestellten Schlitz-Flachkopf-Blechschrauben vom Typ F entsprechen der Ausführungsnorm GB/T 5282-1985. Sie dienen meist der Befestigung von Deckeln, Stützen oder Leichtbauteilen. Wenn Sie die Qualität testen möchten, können wir Ihnen kostenlos Muster zusenden.

Modell:GB/T 5282-1985

Anfrage absenden

Produktbeschreibung

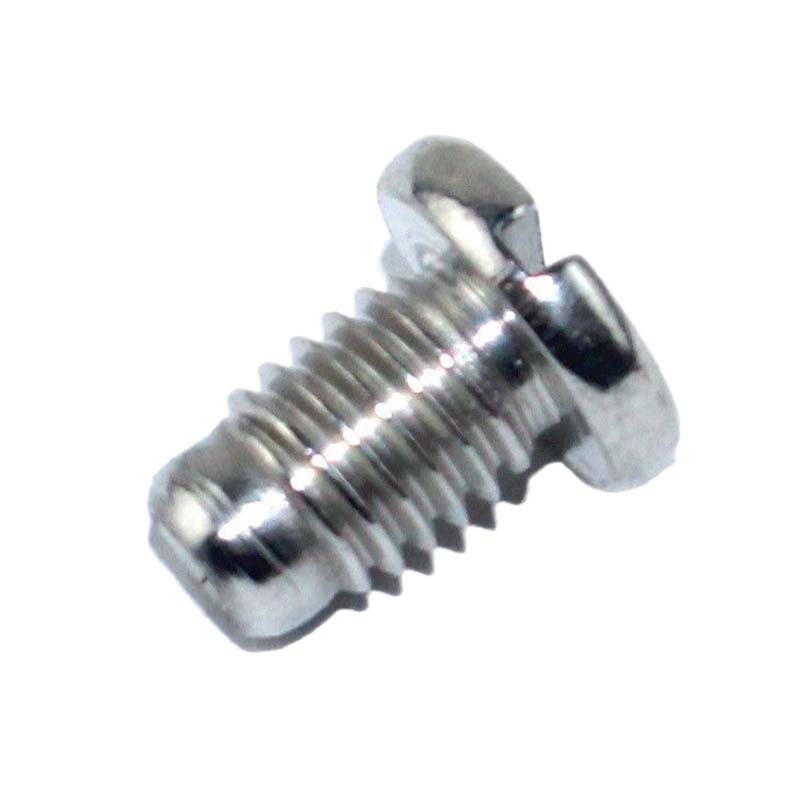

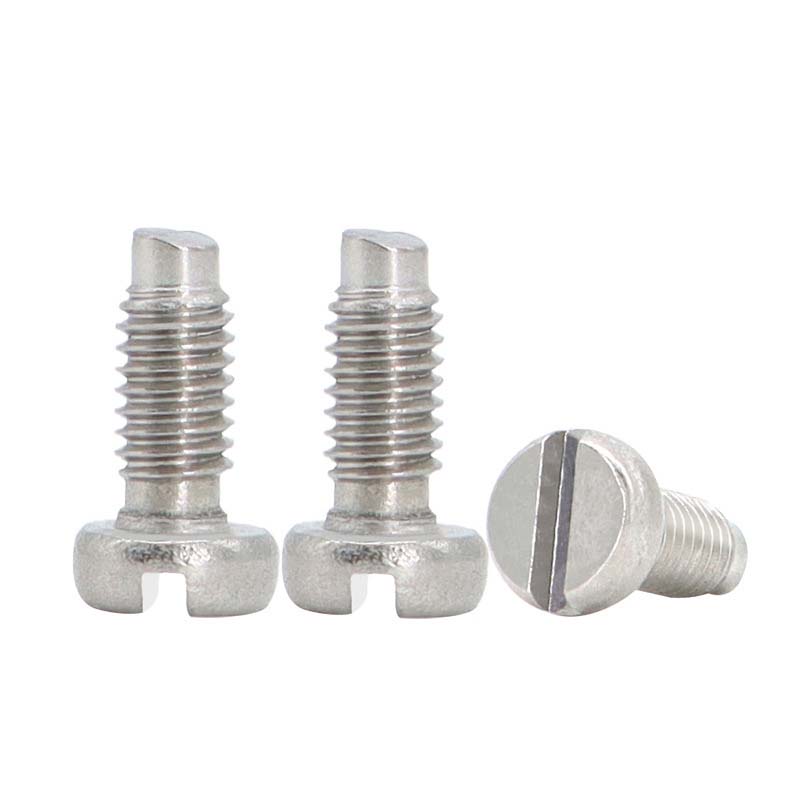

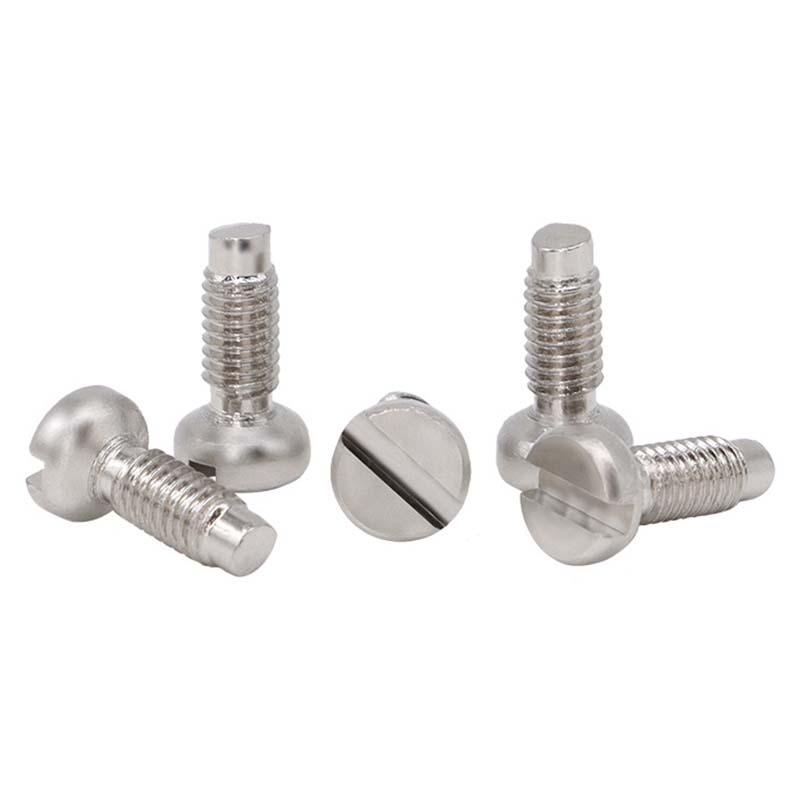

Der Kopf der Schlitz-Flachkopf-Blechschraube vom Typ F hat die Form einer Pfanne mit einer flachen Oberseite und glatten Kanten. In der Mitte befindet sich ein einzelner Schlitz, der für die Schraubendreherbedienung geeignet ist. Die Schraube verfügt über ein spezielles Gewinde, das es ihr ermöglicht, sich beim Einbau selbstständig in das Material einzuschneiden.

Produktmerkmale

Schlitz-Flachkopf-Blechschrauben vom Typ F verfügen über unseren bekannten runden Kopf und einen Schlitz für Schlitzschraubendreher. Beim Eindrehen der Schrauben bohren sich diese selbstschneidend. Wenn Sie keine glatte Oberfläche benötigen, können Sie diese verwenden. Der Kopf kann überstehen, was für viele Verteilerkästen, Kunststoffgehäuse oder feste Zierleisten sehr gut geeignet ist.

Schlitz-Flachkopf-Blechschrauben vom Typ F kombinieren selbstschneidende Feingewinde (Typ F), runde Köpfe und einen einfachen Schlitzantrieb. Sie sind die bevorzugte Wahl für einfache Schrauben bei der Wartung alter Geräte, Kunststoffkomponenten oder Lampen, die reißfeste Materialien erfordern. Sie eignen sich am besten für weichere Materialien, da ihre Fäden feiner sind und Materialien wie Kunststoff nicht beschädigen.

Type F Slotted Pan Head Tapping Screw parameter

Mo	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
ein max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dein max	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k max	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Das Schlitzdesign der Flachkopf-Blechschraube mit F-Schlitz ist einfach, erfordert jedoch ein sorgfältiges Einsetzen. Ihre Schaftköpfe befinden sich über der Oberfläche und sind daher nicht für den eingebetteten Einbau geeignet. Wählen Sie sie zur Befestigung von Bauteilen an Kunststoffgehäusen, zur Befestigung von auf Metallrahmen befestigten Holzbrettern oder ähnlichen weicheren Materialien.

Der Durchmesser der Schlitz-Flachkopf-Blechschraube vom Typ F ist größer, im Allgemeinen 2-3 Mal so groß wie der Durchmesser des Schraubenschafts, was eine bessere Unterstützung bieten und Materialschäden durch ungleichmäßige Kraft verhindern kann. Die Steigung des Gewindes ist relativ groß, was zu einem geringeren Widerstand beim Schneiden in das Material führt, wodurch die Wahrscheinlichkeit von Materialrissen geringer ist. Es eignet sich besonders für weiche Materialien wie Kiefernholz und Kunststoffe.
