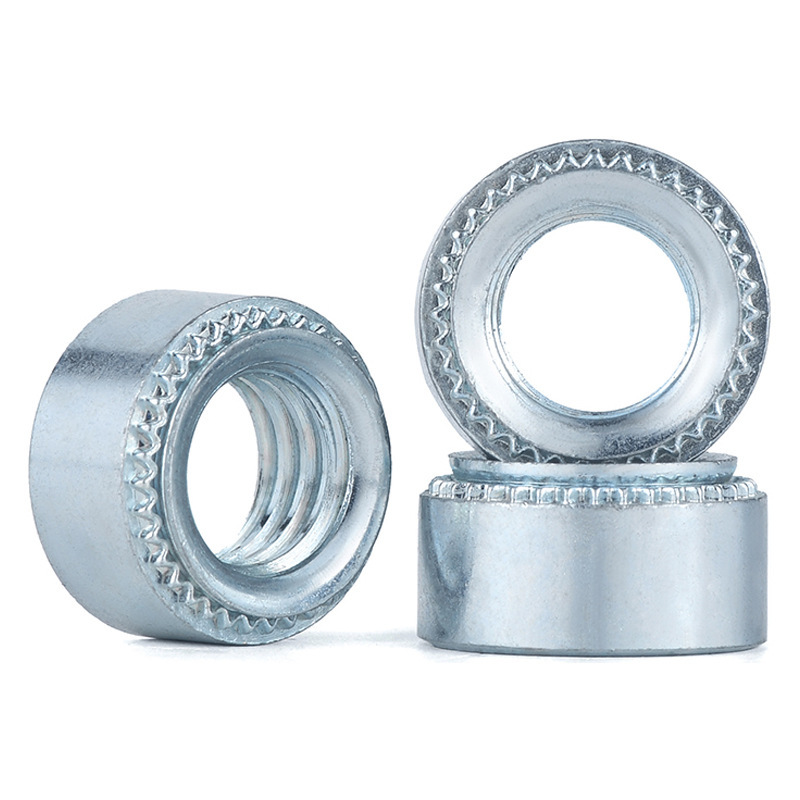

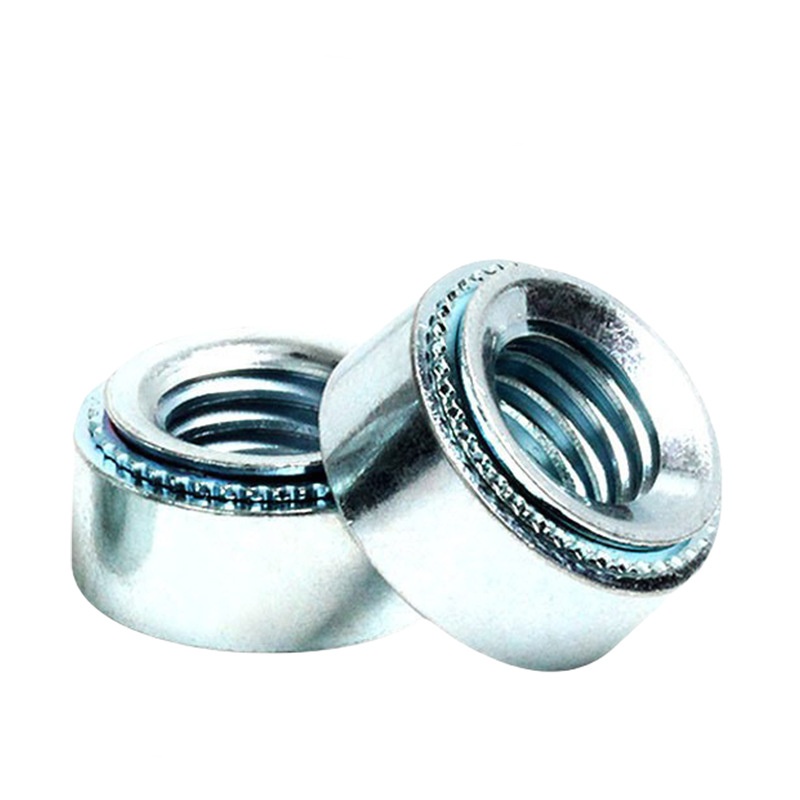

Stromlinienförmige Einpressmutter

Ein wesentlicher Vorteil der Streamlined Clinching-Mutter besteht darin, dass kein Schweißen, kein Kleben oder kein Zugang zur Rückseite erforderlich ist. Exportkompetenz, insbesondere in der Beschaffung und Verwaltung globaler Lieferanten, definiert die Geschäftstätigkeit von Xiaoguo®

Modell:QIB/IND S

Anfrage absenden

Produktbeschreibung

Ein großes Plus der Streamlined Clinching-Muttern ist ihre mechanische Stabilität. Das kaltgeformte Schloss, das sie erzeugen, ist widerstandsfähig gegen Herausdrücken, Herausziehen oder Abdrehen – oft stärker als das Blech um sie herum. Diese geklemmte Verbindung ist wirklich resistent gegen ein Lösen durch Vibrationen, was ein häufiges Problem bei herkömmlichen Schrauben und Muttern ist.

Stromlinienförmige Einpressmuttern sorgen dafür, dass die Verbindung fest bleibt und nicht klappert, was an beweglichen Orten wie Fahrzeugen und Maschinen wichtig ist. Dadurch hält das Produkt länger und arbeitet zuverlässiger.

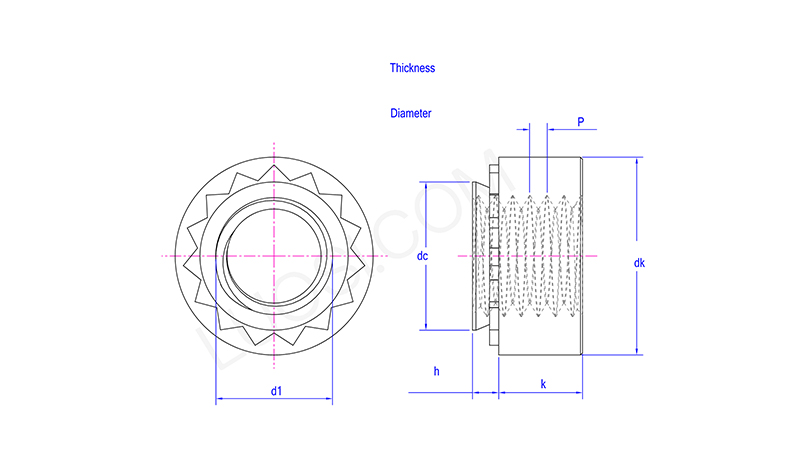

Mo	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
DC max	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
dk min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
dk max	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k min	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
k max	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h-Codierer	2	1	2	1	2	1	2	1	2	1	2
h max	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Dicke der Montageplatte min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Durchmesser der Befestigungslöcher min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Durchmesser der Befestigungslöcher max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3,5	M3,5	M4	M4	M5	M5	M6	M6

Produktvorteile:

Stromlinienförmige Einpressmuttern haben einige gute Designvorteile. Sie erhalten einen Gewindebolzen, der bündig oder tief auf einer Seite des Blechs sitzt, was praktisch ist, wenn hinter der Platte nicht viel Platz ist. Das bedeutet, dass Sie keine großen Trägerplatten oder zusätzlichen Platz für Schraubenschlüssel oder Muttern auf der verdeckten Seite benötigen.

Konstrukteure erhalten mehr Flexibilität – Baugruppen sind einfacher und Sie verwenden weniger Teile. Mit Streamlined Clinching-Muttern benötigen Sie nur von einer Seite Zugriff auf das Gewinde. Das macht den Zusammenbau und die Demontage einfacher als mit Schweißmuttern, insbesondere an engen Stellen.

Geeignete Blechstärke:

Die Dicke der Bretter, die mit diesen Muttern verwendet werden können, liegt im Allgemeinen zwischen einem halben und sechs Millimetern (ungefähr so dünn wie ein Fingernagel bis so dick wie zwei oder drei zusammengestapelte Bankkarten). Der Schlüssel liegt in der Wahl der richtigen Mutter – je dicker das Brett, desto dicker die Mutter! Wenn Sie eine Mutter, die für dickere Bretter geeignet ist, auf dünnere aufzwingen, könnte das Brett reißen oder ein Loch entstehen!
