Schraube Standard-Unterlegscheibe

Als Lieferant von Schrauben-Standard-Flachscheiben bietet Xiaoguo® Produkte an, die strenge Tests bestanden haben. Während des Betriebs können unsere Produkte die Verriegelungskraft effektiv und gleichmäßig auf eine größere Kontaktfläche verteilen und so Materialverformungen verhindern.

Anfrage absenden

Produktbeschreibung

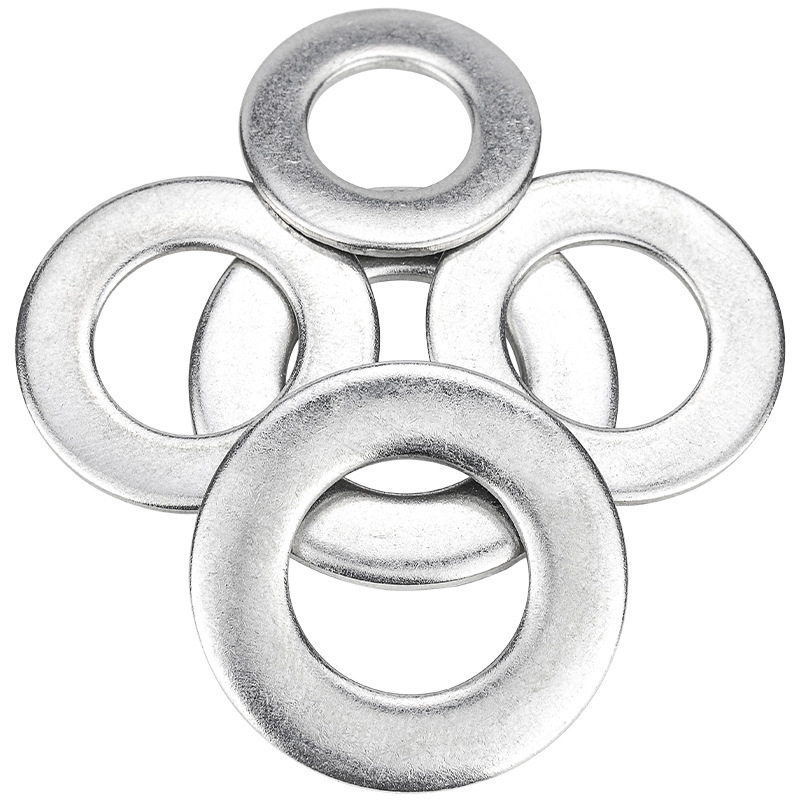

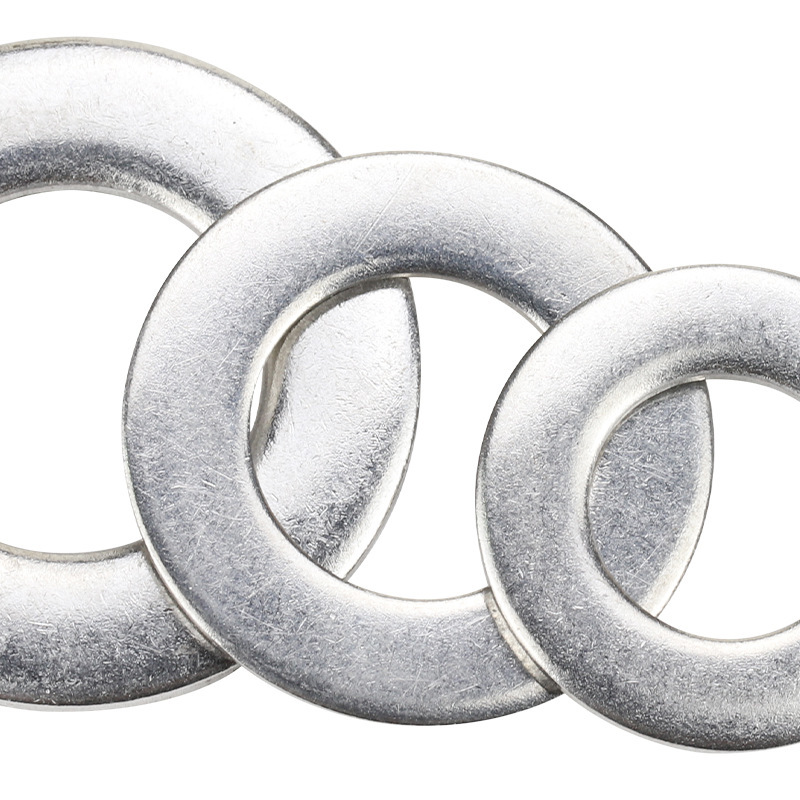

Eine Standard-Unterlegscheibe für Schrauben ist ein mechanisches Teil in Form eines flachen Kreisrings mit einem Loch in der Mitte. Es besteht normalerweise aus Metall (z. B. Kohlenstoffstahl, Edelstahl) oder nichtmetallischen Materialien (z. B. Nylon, Gummi). Es wird zwischen der Oberfläche der Schraube, der Mutter und dem verbundenen Bauteil platziert und ist ein unverzichtbares Hilfsteil in einem einfachen Befestigungssystem.

Spezifikationsabmessungen

Unsere Schrauben-Standard-Unterlegscheiben werden in strikter Übereinstimmung mit internationalen Standards hergestellt, um sicherzustellen, dass sie bei der Verwendung durch Kunden mit anderen Befestigungskomponenten kompatibel sind.

Nachfolgend finden Sie eine Vergleichstabelle gängiger Spezifikationsgrößen basierend auf der Norm DIN 125/ISO 7089:

Nennspezifikation (Bolzendurchmesser)	Innendurchmesser d (mm)	Außendurchmesser D (mm)	Dicke t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Kernfunktion

Screw Standard Flat Unterlegscheiben sind die zuverlässigen „Backstage-Helden“ an jedem Verbindungspunkt und übernehmen leise wichtige Funktionen wie die Druckverteilung und den Schutz von Oberflächen.

（1）Verteilen Sie den Druck und schützen Sie das Werkstück

Durch die Vergrößerung der Kontaktfläche zwischen dem Muttern- oder Schraubenkopf und der Werkstückoberfläche kann die Spannkraft gleichmäßiger über das Werkstück verteilt werden, wodurch Oberflächeneindrücke, Verformungen oder Beschädigungen verhindert werden.

(2) Reduzieren Sie die Reibung und schützen Sie die Oberflächenbeschichtung

Als glatte Sperrschicht verhindert es Kratzer auf der Oberflächenbeschichtung des Werkstücks, die durch Rotation oder Reibung beim Anziehen von Muttern oder Schrauben entstehen.

(3) Zusätzliche Anti-Lockerung, stabile Verbindung

(4) Flache Unterlegscheiben bieten eine stabile, ebene Auflagefläche für Sicherungsscheiben (z. B. Federscheiben). Darüber hinaus erhöht sie die Reibung an der Kontaktfläche bis zu einem gewissen Grad und trägt so dazu bei, die Vibrationsfestigkeit des Befestigungselements zu erhöhen. Füllen Sie den Spalt. Bei der Verwendung von Präzisionsinstrumenten kann der axiale Spalt zwischen Komponenten durch Hinzufügen oder Reduzieren der Anzahl der standardmäßigen flachen Unterlegscheiben fein eingestellt werden.

(5) Spezielle Materialien können unterschiedliche Funktionen erfüllen.

Isolierung: Nylon oder Kunststoff können den Stromdurchfluss wirksam verhindern und Kurzschlüsse vermeiden.

Abdichtung: Gummi oder weiche Metalle können unter Druck die Lücken füllen und so das Austreten von Flüssigkeiten oder Gasen verhindern.

Korrosionsschutz: Edelstahl oder verzinktes Material können Korrosion widerstehen und die Lebensdauer verlängern.

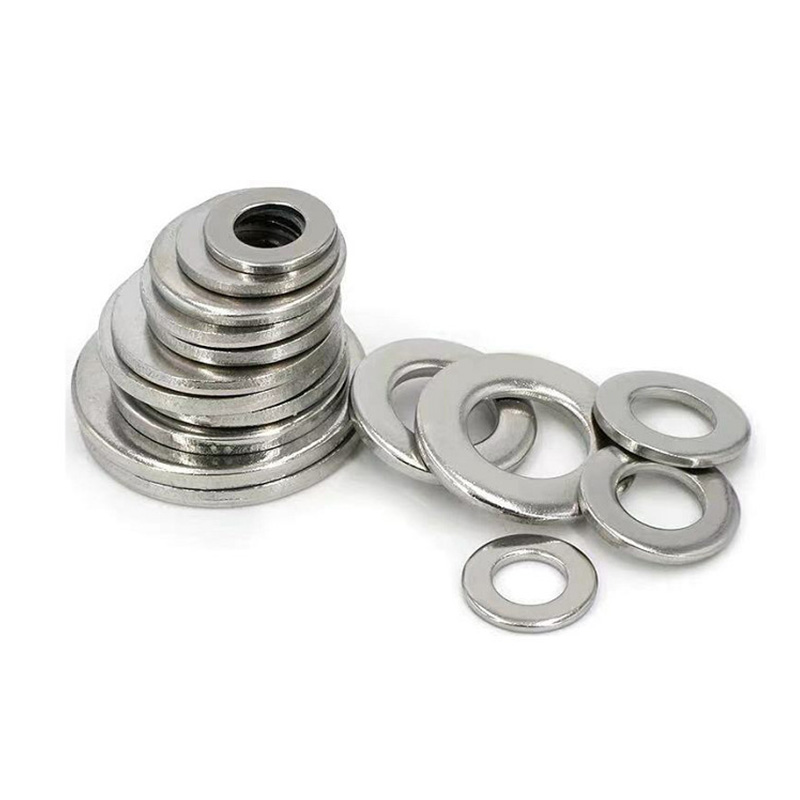

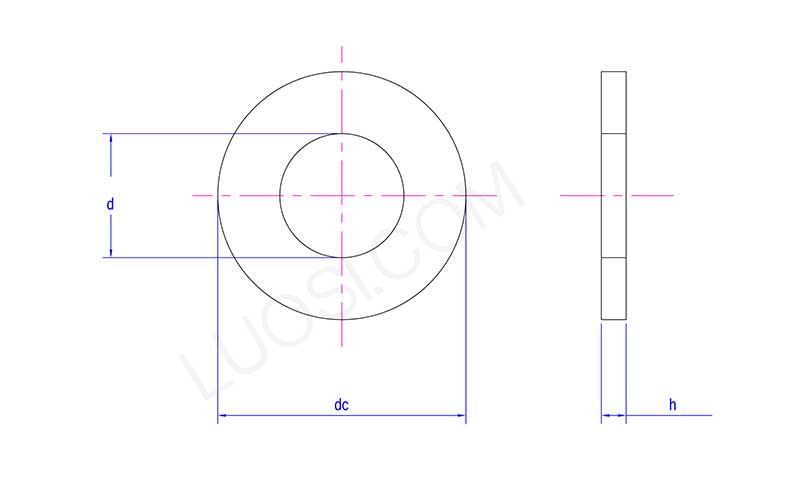

Screw Standard Flat Washer

Mo	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
T min	17	19	21	23	25	28	31	34	37	42	45
DC max	30	34	37	39	44	50	56	60	66	72	78
Dez. min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
Std. min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
