Dauerhafte Einpressmutter

Xiaoguo® liefert weltweit wichtige Verbindungselemente. Eine permanente Einpressmutter ist ein dauerhaftes Verbindungselement, das für dünne Blechmaterialien entwickelt wurde. Bei Interesse stellen wir Ihnen gerne kostenlose Muster zur Verfügung.

Modell:QIB/IND CLA

Anfrage absenden

Produktbeschreibung

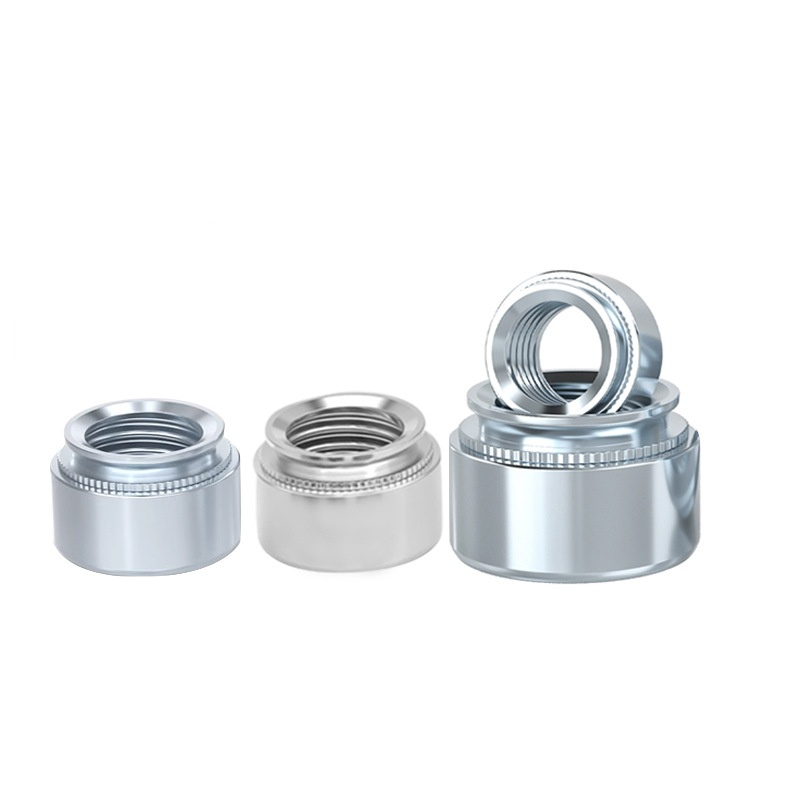

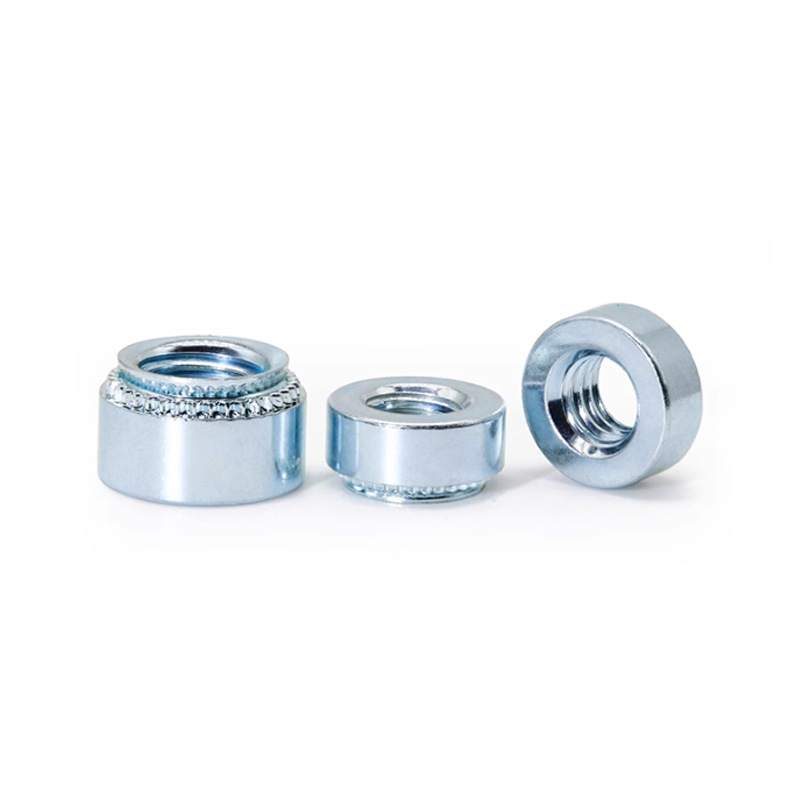

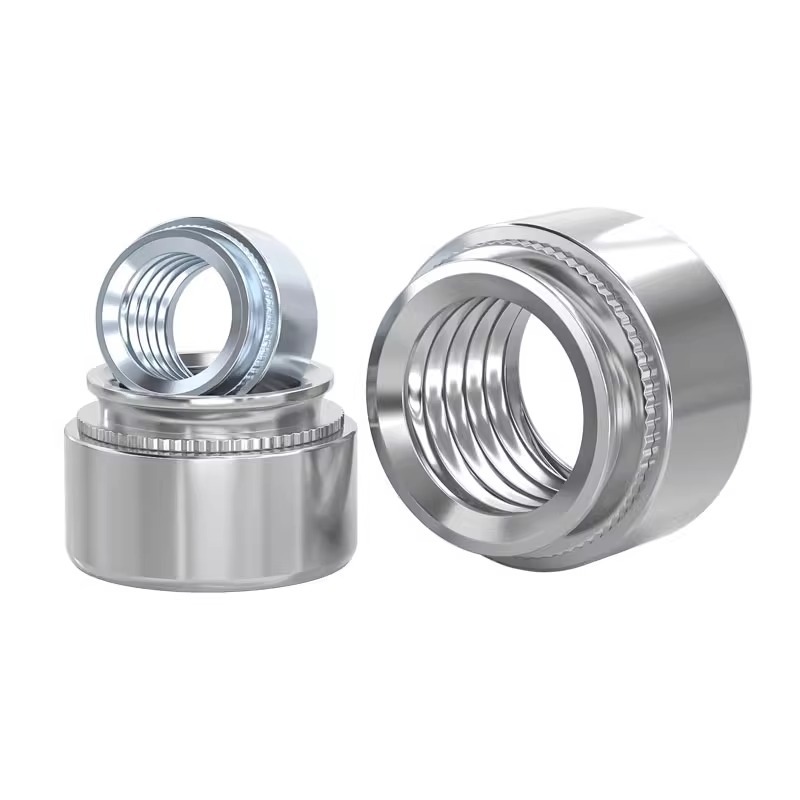

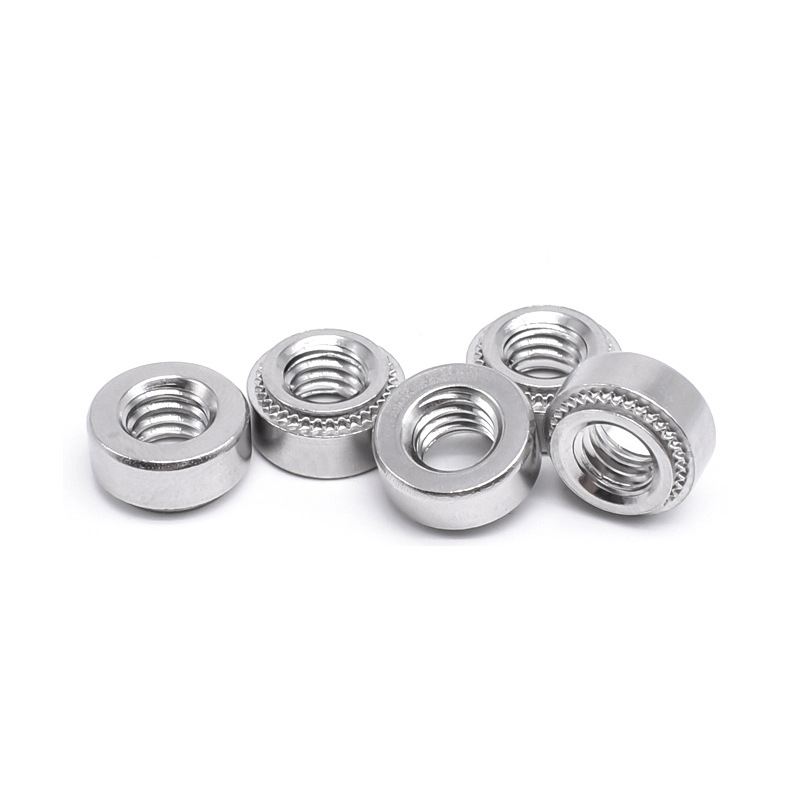

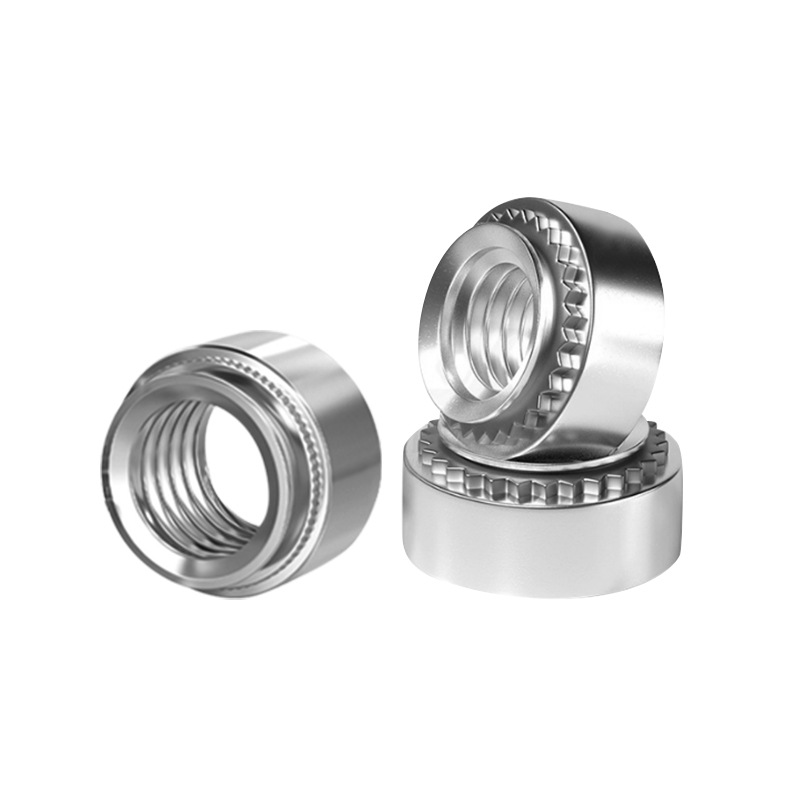

Eine permanente Einpressmutter ist ein dauerhaftes Befestigungselement für Bleche. Im Gegensatz zu herkömmlichen Muttern, die geschweißt oder mit Gewinde versehen werden müssen, lässt sie sich schnell mit Presskraft installieren und schafft so eine starke, zuverlässige Gewindestelle zum Befestigen von Gegenständen. Es verfügt über einen präzise gefertigten Pilotenkopf und einen gerändelten Schaft. Im eingebauten Zustand bewegen diese Teile das Material, in das sie eingebracht werden, und bilden so eine Sperre.

Dies vermeidet thermische Verformungen, eliminiert zusätzliche Schritte und reduziert die Montagezeit und -kosten erheblich. Diese Technologie ist ideal für die Massenproduktion, die effiziente und robuste Befestigungslösungen erfordert, und wird in einer Vielzahl von Branchen eingesetzt.

Produktvorteile:

Das Wichtigste an einer permanenten Einpressmutter ist, dass sie eine dauerhafte, starke Verbindung direkt in duktilem Blech oder Nichteisenplatten herstellen kann, ohne dass vorgebohrte Gewinde erforderlich sind. Beim Einbau drückt eine Presse die Permanent-Clinch-Mutter in das Material. Durch seine besondere Form bewegt sich das Metall um ihn herum und fließt in eine ringförmige Vertiefung (wie eine Rändelung oder Rille) unter dem Kopf und/oder um den Schaft herum.

Die daraus resultierende starke mechanische Verriegelung widersteht Dreh- und Auszugskräften effektiv. Diese Technologie erzeugt außerdem einen hochfesten, vibrationsbeständigen Gewindeeinsatz, der eine starke und zuverlässige Grundlage für die Schraubenverbindung bietet.

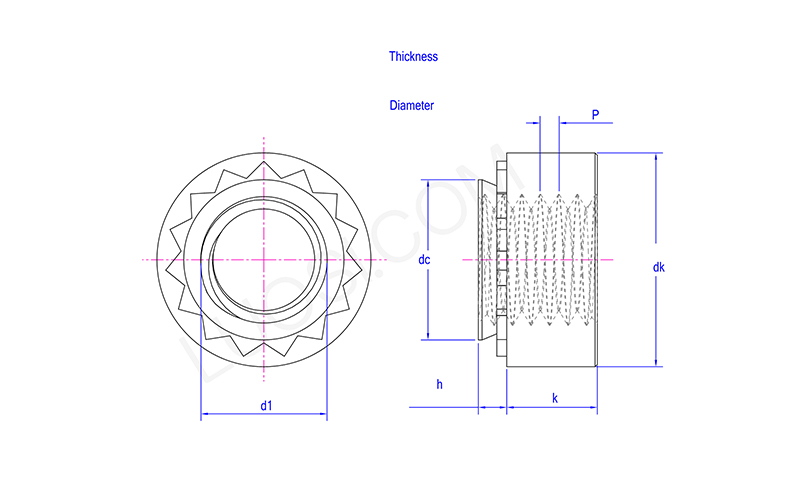

Mo	M2-1	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
DC max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h-Codierer	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Dicke der Montageplatte min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Durchmesser der Befestigungslöcher min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Durchmesser der Befestigungslöcher max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3,5	M3.6	M4	M4	M5	M5	M6

Was sind die Hauptfehlerursachen für Permanent-Clinch-Muttern?

Permanente Einpressmuttern können auf verschiedene Arten versagen. Eine davon ist herausziehbar – wenn die Mutter direkt aus dem Blech herauskommt. Das passiert oft, wenn die Einpresstiefe nicht tief genug ist oder wenn die Mutter nicht für die Blechdicke geeignet ist. Ein anderes Problem ist das Drehen – wenn sich die Mutter im Blech dreht, meist weil die Zacken nicht gut genug greifen. Die Fäden im Inneren können sich auch ablösen.

Wenn Sie die richtige Mutter auswählen und die Installation richtig einrichten, können diese Probleme vermieden werden.
