Rohrsteckdose mit NPT-Innensechskantgewinde

Die Lagersteckdosen mit NPT-Innensechskantgewinde von Xiaoguo® haben eine Innensechskantform. Am Arbeitsplatz können sie einfach mit einem gewöhnlichen Innensechskantschlüssel montiert und demontiert werden, wodurch sie sich hervorragend für Arbeitsumgebungen mit begrenztem Platzangebot eignen.

Anfrage absenden

Produktbeschreibung

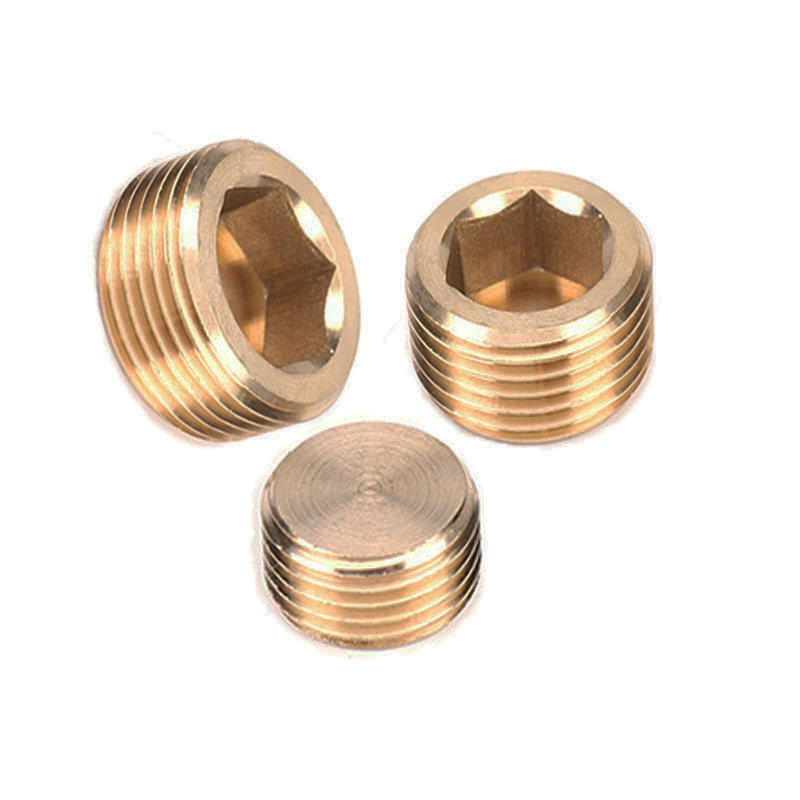

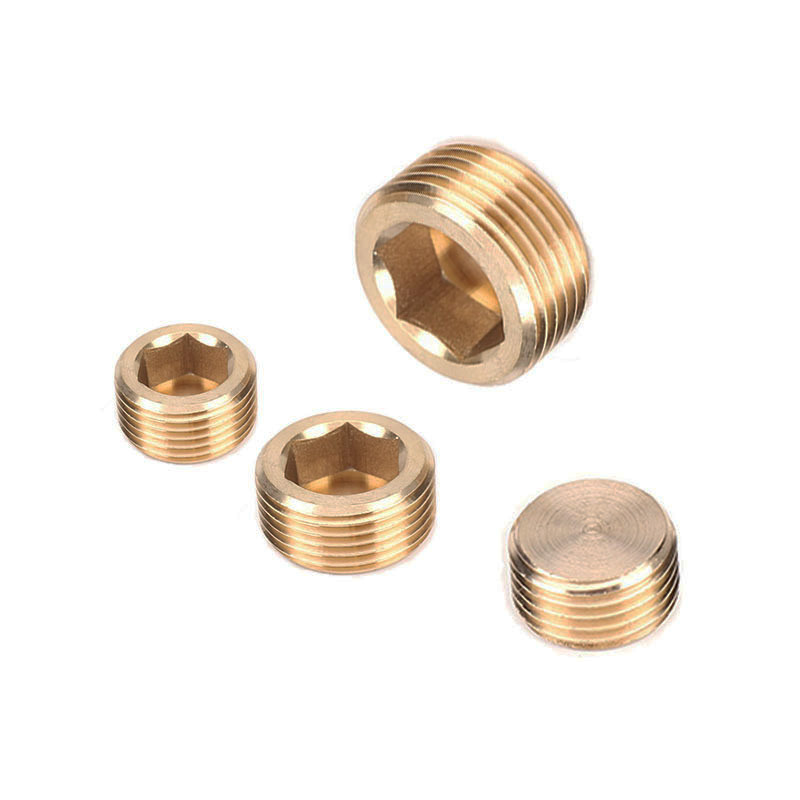

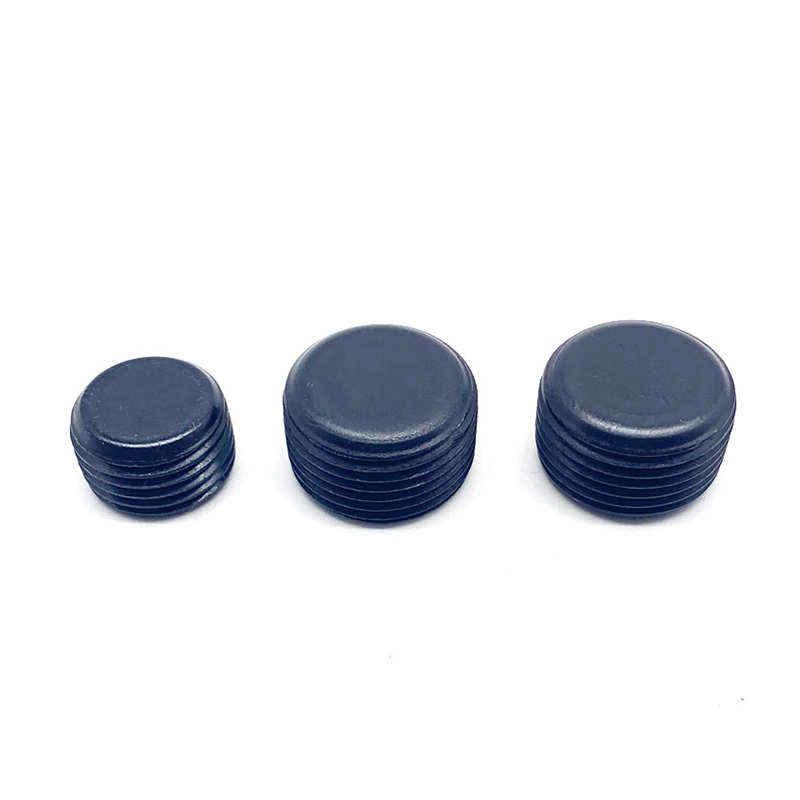

Die NPT-Rohrsteckdose mit Innensechskantgewinde ist ein Metallstopfen mit konischem NPT-Rohrgewinde (National Pipe Thread) nach amerikanischem Standard an der Außenfläche. Es verfügt über eine innere Sechskantnut am Kopf und ist speziell für die dauerhafte oder langfristige Abdichtung der Rohrschnittstelle konzipiert.

NPT Male Internal Hex Thread Pipe Plug Socket

Kernmerkmal

(1) Männlicher NPT

Durch einen Zahnwinkel von 60 Grad und eine Rohrkonizität von 1:16 wird eine mechanische Dichtkraft bereitgestellt. Während des Anzugsvorgangs verformt sich das Gewinde des NPT-Rohrsteckers mit Innensechskantgewinde leicht, um den Spalt zu füllen. Generell empfehlen wir bei der Verwendung die Verwendung von Gewindedichtmittel oder Klebeband.

(2) Innensechskant

Durch die Innensechskant-Senkkonstruktion kann die Oberfläche der Rohrsteckdose mit NPT-Außensechskantgewinde bündig mit der Installationsebene abschließen, wodurch Platz gespart wird. Während des Betriebs ist es weniger wahrscheinlich, dass der Innensechskantkopf bei der Installation verrutscht, was den Einsatz in engen Räumen wie Hydrauliksystemen und technischen Fahrzeugen wesentlich komfortabler macht.

(3)Material

Edelstahl (304/316): Hervorragende Rostschutzeigenschaften, geeignet für feuchte Umgebungen wie in der Chemie-, Lebensmittel- und Schifffahrtsindustrie.

Kohlenstoffstahl: Er ist relativ kostengünstig und weist eine hohe Festigkeit auf. Seine Oberfläche ist meist verzinkt oder geschwärzt, um Rost vorzubeugen.

Bronze: Es ist korrosionsbeständig, erzeugt keine Funken und wird häufig in pneumatischen Systemen und Wasserleitungen verwendet.

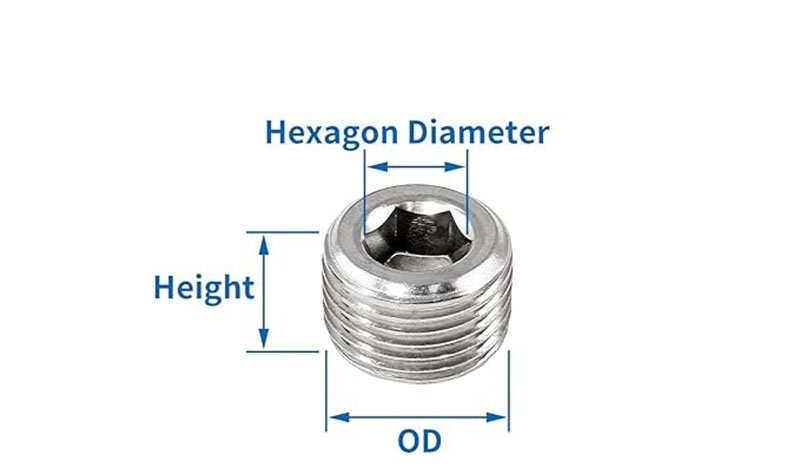

< style="text-align:center;"> NPT Male Internal Hex Thread Pipe Plug Socket

Faden	Außendurchmesser (Zoll)	Außendurchmesser (mm)	Höhe	Sechskantdurchmesser
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8mm	0,19"/5mm
NPT1/4	33/64≈1/2	13.000 mm	0,39"/10mm	0,23"/6mm
NPT 3/8	43/64≈5/8	17,145 mm	0,43"/11mm	0,31"/8mm
NPT1/2	27/32≈3/4	20.500 mm	0,59"/15mm	0,39"/10mm

FAQ

(1) Welchen Standards entspricht diese Rohrsteckdose mit NPT-Innensechskantgewinde?

Die Gewindegenauigkeit und -abmessungen werden streng nach der Norm ASME/ANSI B1.20.1 hergestellt und entsprechen den Anforderungen des amerikanischen Standard-NPT-Kegelrohrgewindes.

(2) Welche Gewindegrößen sind verfügbar?

Gängige Spezifikationen reichen von 1/8″ NPT bis 2″ NPT. Es können auch kundenspezifische, vom Standard abweichende Größen oder Sonderabstände bereitgestellt werden.

(3) Was ist der Temperaturbereich?

Das Material des Gehäuses (Kohlenstoffstahl / Edelstahl) hält Temperaturen von -40 °C bis +150 °C stand. In Kombination mit PTFE-Band oder Hochtemperatur-Dichtmittel kann die Temperatur auf -54 °C bis +250 °C erweitert werden.
