Metrischer Federsicherungsring

Metrische Federsicherungsringe werden in öffentlichen Bürogrößen hergestellt und eignen sich für den Einsatz dort, wo Standardgrößen erforderlich sind. Sie werden häufig in einigen mechanischen und Automobilsystemen verwendet. Xiaoguo® arbeitet mit der Automobil- und Luft- und Raumfahrtbranche zusammen, um korrosionsbeständige Verbindungselemente zu entwickeln.

Modell:BS 3673-3-1-2011

Anfrage absenden

Produktbeschreibung

Metrische Federsicherungsringe werden normalerweise aus kohlenstoffreichem Stahl oder Edelstahl wie ASTM A313 hergestellt. Kohlenstoffstahl ist stärker (viel stärker, bis zu 2.100 MPa), während Edelstahl besser weder rostet noch korrodiert. Wenn Sie die Legierungen wärmebehandeln, halten sie länger und sind verschleißfester. Für Arbeiten, bei denen Sie Materialien benötigen, die nicht an Magneten haften oder extremer Hitze standhalten, verwenden sie Dinge wie Phosphorbronze oder Inconel®. Alle von ihnen verwendeten Materialien werden einer Reihe von Tests unterzogen, um sicherzustellen, dass sie den ISO 8750-8752-Spezifikationen entsprechen.

Anwendung

Metrische Federsicherungsringe sind beispielsweise in Fahrzeuggetrieben, Elektromotoren und Hydrauliksystemen weit verbreitet. Sie werden verwendet, um Rotorwellen in Pumpen zu halten, Lager in Förderanlagen an Ort und Stelle zu halten und Kolbenbolzen in Motoren zu sichern. In der Luft- und Raumfahrt findet man sie in Turbinenteilen und Fahrwerken. Sie sind auch in der Unterhaltungselektronik nützlich, wo sie bei der Reparatur von Komponenten in kleinen Geräten helfen. Ingenieure verwenden Federsicherungsringe, wenn Teile zuverlässig an ihrem Platz bleiben müssen, insbesondere in wichtigen Systemen, in denen es nicht zu Ausfällen kommen kann.

Größe

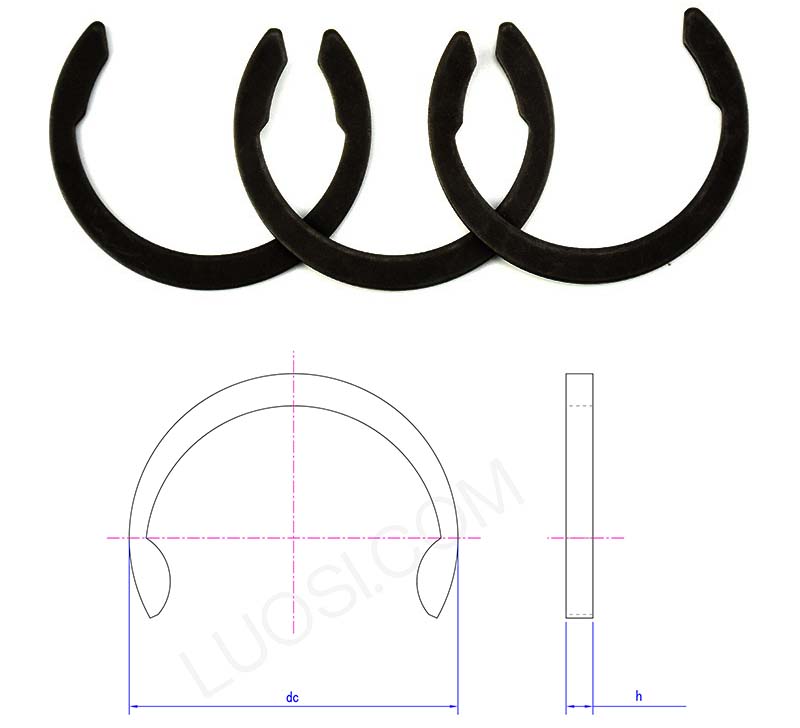

Metric spring retaining rings

Mo	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
DC max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
Std. min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

F: Wie bestimme ich die richtige Größe und den richtigen Typ der metrischen Federsicherungsringe für meine Anwendung?

A: Die Wahl des richtigen metrischen Federsicherungsrings muss auf den Nutdurchmesser, Wellendurchmesser oder Lochdurchmesser und die Belastung abgestimmt sein, der er standhalten muss. Sie müssen die Breite, Tiefe und den Durchmesser der Montagenut sorgfältig messen. Selbst kleine Unterschiede können dazu führen, dass die Teile nicht richtig befestigt werden. Wählen Sie die Größe entsprechend Ihrem spezifischen Anwendungsfall oder Ihren Projektspezifikationen, Standardgrößen wie DIN 471/472 oder ANSI B27.1. Wenn Sie eine kundenspezifische Installation benötigen, teilen Sie uns bitte die Installationstemperatur, ob die Last bewegt oder stationär ist, und die Umgebungsbedingungen (feucht, staubig usw.) mit, und wir passen sie an Ihre Bedürfnisse an. Federhalterringe werden für bestimmte Radialkräfte oder Axialkräfte hergestellt, daher müssen Sie prüfen, ob die Belastbarkeit des Halterings den Anforderungen Ihres Projekts entspricht. Wir können technischen Support und Service aus einer Hand bieten und das Auftreten vorzeitiger Brüche von Sicherungsringen reduzieren.
