Metrische Ankerschraube mit Sechskantkopf

Zur Befestigung von Trägern und Säulen aus Baustahl können metrische Ankerschrauben mit Sechskantkopf verwendet werden. Sie werden in Kraftwerksanlagen eingesetzt und können auch in Industrieanlagen zur Strukturunterstützung eingesetzt werden. Xiaoguo® verfügt über ausreichende Lagerbestände im Werk und kann in großen Mengen bestellt werden.

Anfrage absenden

Produktbeschreibung

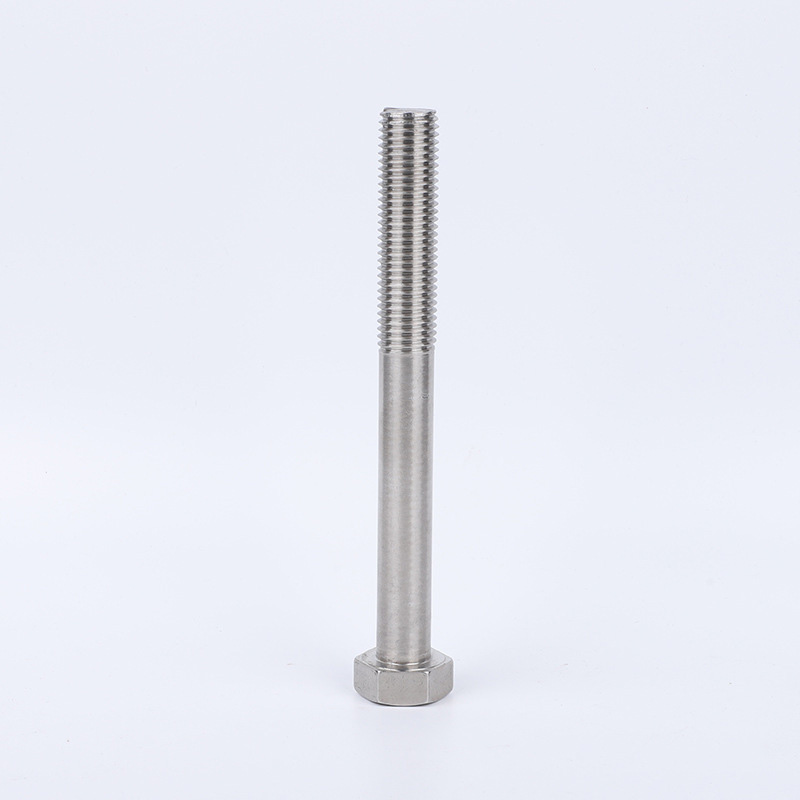

Ein Ende der Ankerschraube mit metrischem Sechskantkopf ist eine Gewindeschraube und das andere Ende ist ein gewöhnlicher Sechskantkopf. Es lässt sich bequem mit Werkzeugen wie einem Schraubenschlüssel festziehen oder lösen und kann verschiedene Gegenstände fest befestigen. Sie entsprechen den Implementierungsstandards von BS 7419-1991.

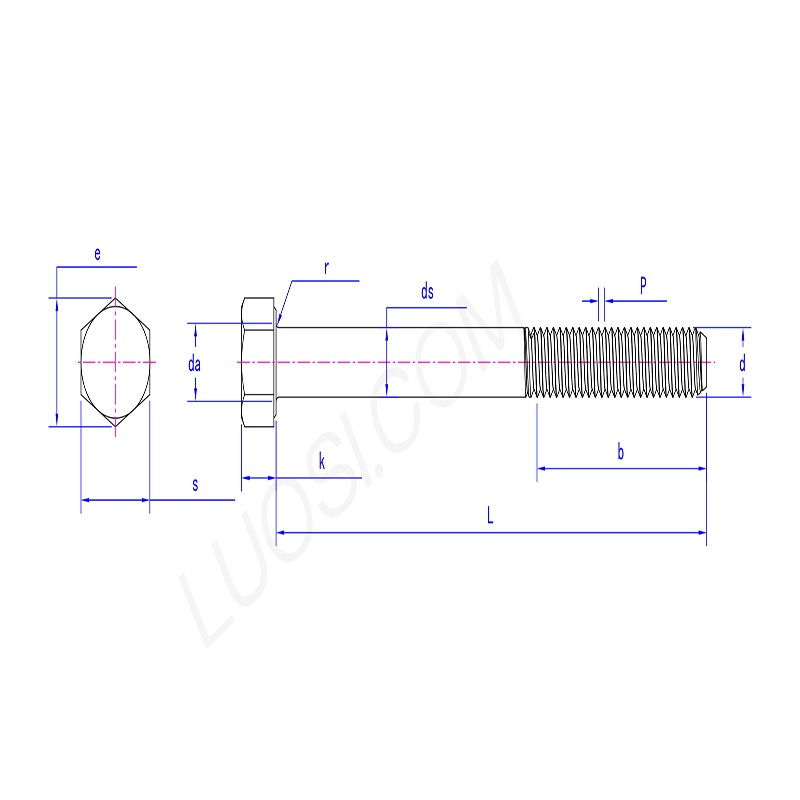

Produktparameter

Mo	M16	M20	M24	M30	M36	M42	M48	M56	M64
P	2	2.5	3	3.5	4	4.5	5	5.5	6
b max	122	127.5	133	140.5	148	155.5	163	172.5	182
b min	116	120	124	130	136	142	148	156	164
da max	18.7	24.4	28.4	35.4	42.4	48.6	56.6	67	75
ds max	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
ds min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8
e min	26.17	32.95	39.55	50.85	60.79	71.3	82.6	93.56	104.86
k min	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
k max	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
r min	0.6	0.8	0.8	1	1	1.2	1.6	2	2
s max	24	30	36	46	55	65	75	85	95
s min	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8

Anwendung

1.Diese sechseckigen Ankerbolzen werden zur Verankerung von Baustahlträgern und -säulen verwendet. Bei der Installation eines I-Trägers oder einer Säule auf einem Betonfundament ist eine sichere Verbindung erforderlich. Sie werden mit dem Gewindeende nach oben in den nassen Beton eingebettet. Nach dem Aushärten des Betons wird eine Stahlgrundplatte über die Bolzen gelegt. Ziehen Sie die Schraube von unten mit einem Schraubenschlüssel fest an und ziehen Sie gleichzeitig die Mutter oben fest, um den Bewehrungsstab sicher am Beton zu befestigen.

2.Der metrische Sechskantankerbolzen wird für die Installation von Energieanlagen verwendet. Beispielsweise ist es bei der Installation von Transformatorhalterungen an Strommasten oder der Befestigung von Geräten in Umspannwerken erforderlich, sicherzustellen, dass diese Energieanlagen in verschiedenen Umgebungen sicher und stabil funktionieren und den normalen Verlauf der Stromübertragung gewährleisten können.

3.Dieser Ankerbolzen wird auch beim Bau von Industrieanlagen verwendet. Es kann zum Verbinden von Stahlträgern, Stahlfachwerken usw. beim Bau des Stahlkonstruktionsrahmens der Anlage verwendet werden. Es hält den Vibrationen stand, die durch den Betrieb der Geräte innerhalb der Anlage, dem Gewicht des Daches usw. entstehen, und bietet der Anlage eine solide strukturelle Unterstützung.

Parameter

Einfach zu installieren

Der metrische Ankerbolzen mit Sechskantkopf ist einfach zu installieren und hat eine feste Verbindung. Führen Sie einfach das Schraubenteil in das vorgebohrte Loch ein und ziehen Sie es mit einer Mutter fest, um den Vorgang abzuschließen. Wenn die Mutter festgezogen wird, kann die zwischen der Schraube und der Mutter erzeugte Reibungskraft die verbundenen Objekte festhalten. Das stabile Drehmoment des Sechskantkopfes kann ein Lösen wirksam verhindern und die Stabilität der Verbindung auch bei längerem Gebrauch aufrechterhalten.

Metric hexagon head anchor Bolt
