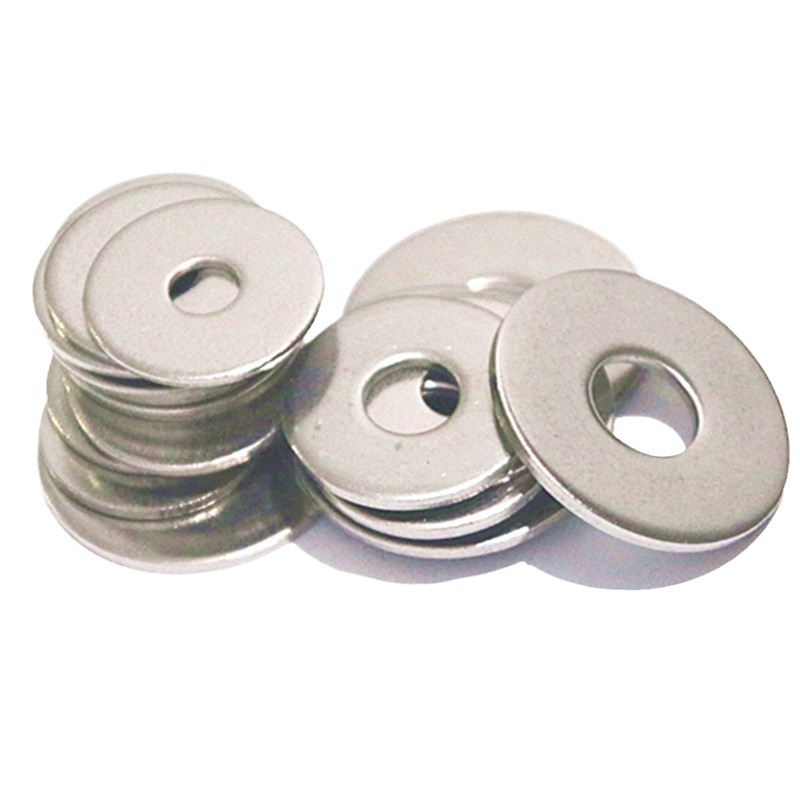

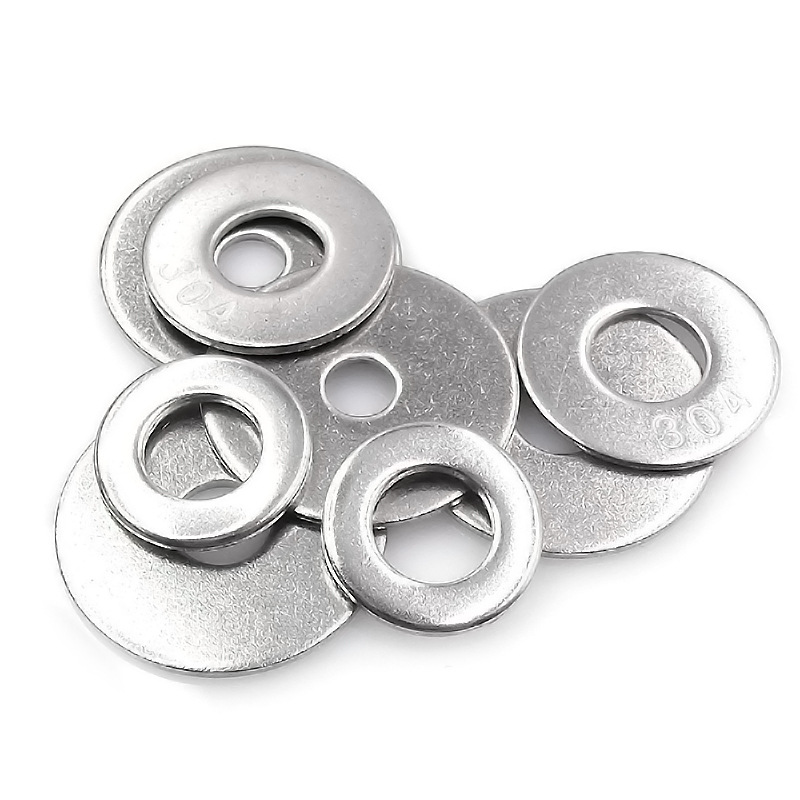

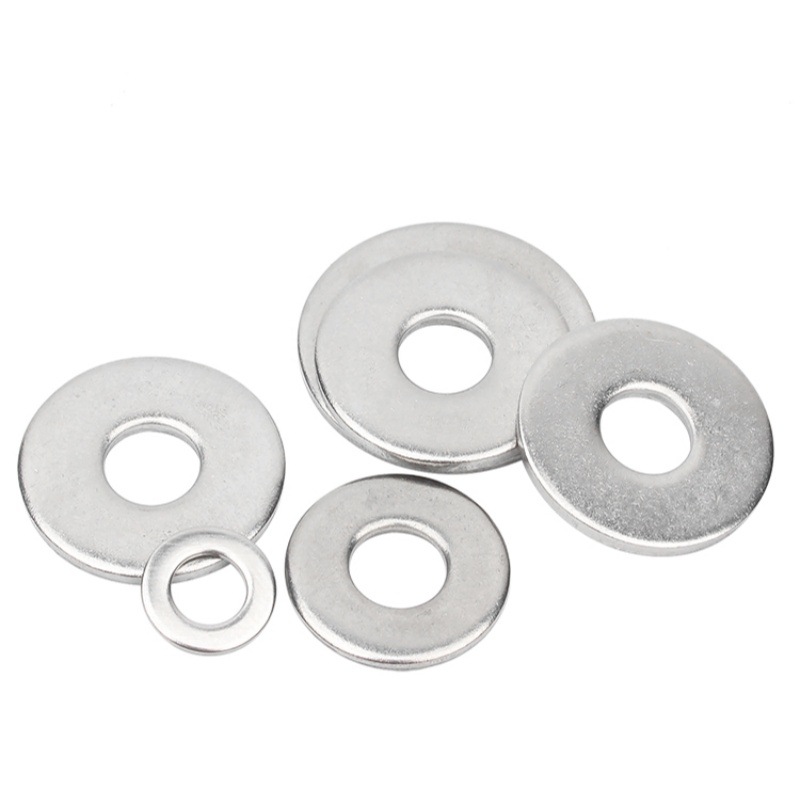

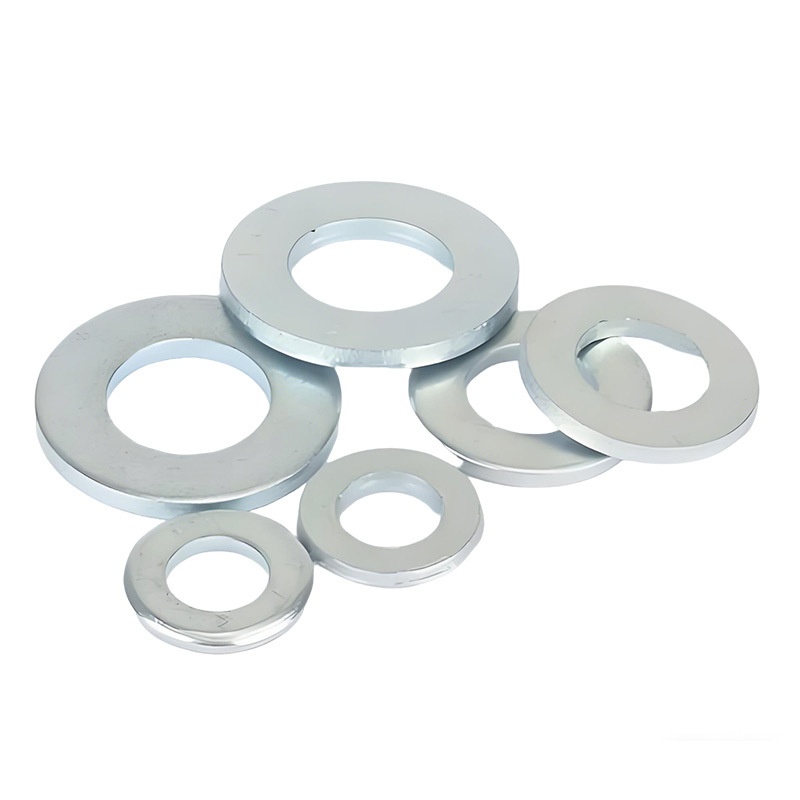

Flache Unterlegscheibe mit großem Außendurchmesser

Die flache Unterlegscheibe Xiaoguo Inventory® mit großem Außendurchmesser hat eine glatte Oberfläche ohne Grate, sitzt fest und kann in Verbindung mit Dichtungskomponenten verwendet werden, um die Staub-, Ölabweisungs- und Wasserdichtigkeit zu verbessern.

Anfrage absenden

Produktbeschreibung

Die große OD-Unterlegscheibe und die Standard-Unterlegscheibe unterscheiden sich erheblich in Aussehen, Funktionen und Anwendungsszenarien.

Projekt	Standard-Unterlegscheibe	Flache Unterlegscheibe mit großem Außendurchmesser
Innendurchmesser	6,4 mm	6,4 mm
Außendurchmesser	12mm	18mm
Dicke	1,6 mm	1,6 mm
Kontaktbereich	1 mal	2,25 Mal
Druck verteilen	Im Allgemeinen für harte Oberflächen wie Metalle geeignet	Hervorragend, kann weiche Materialien wirksam schützen
Kosten für Rohstoffe	Niedrig	Höher (größere Fläche)
Stückgewicht	Licht	Schwerer (gleiche Spezifikation)

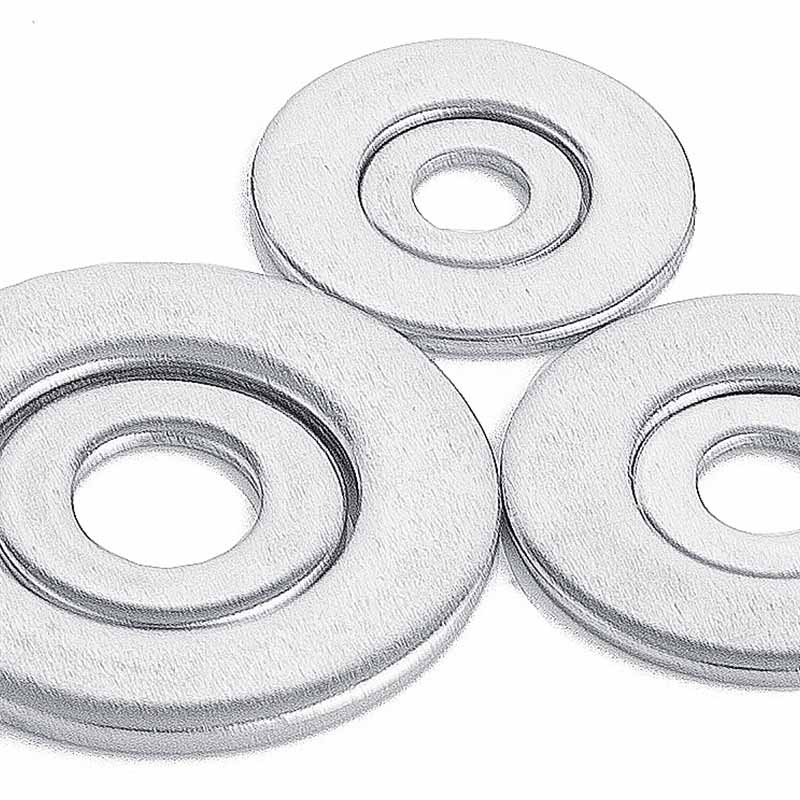

Größenvergleich (am Beispiel M6)

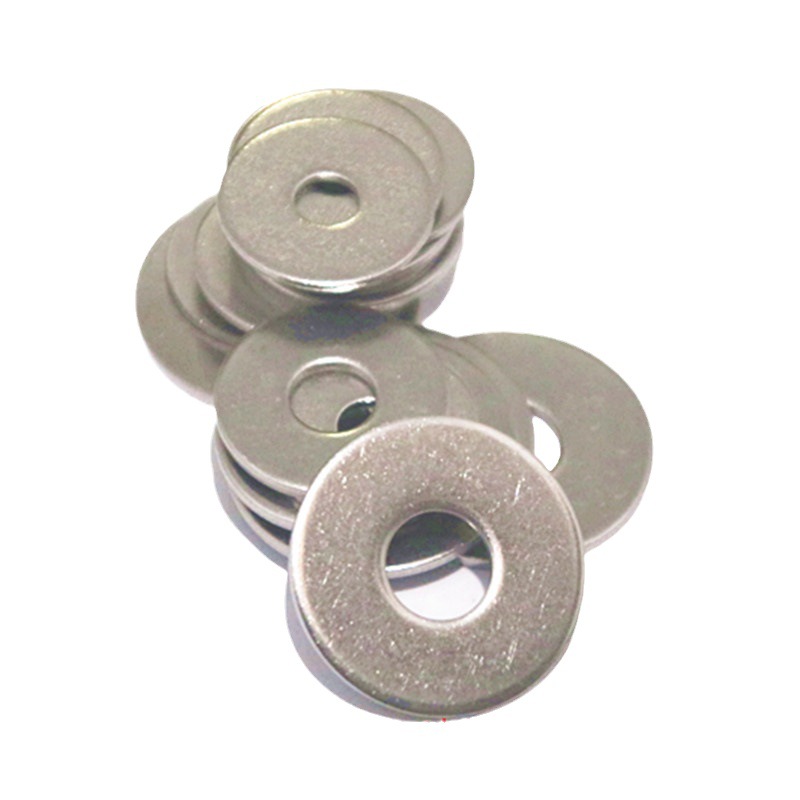

Large OD Flat Washer

Nutzungsschritte

Die Verwendung der Unterlegscheibe mit großem Außendurchmesser ist nicht kompliziert, aber die Einhaltung der richtigen Arbeitsreihenfolge kann die beste Schutzwirkung gewährleisten.

(1) Stellen Sie sicher, dass die Spezifikationen übereinstimmen

Überprüfen Sie die Schraubengröße – das Innenloch der Unterlegscheibe mit großem Außendurchmesser sollte etwas größer sein als der Außendurchmesser der Schraube.

Überprüfen Sie außerdem, ob der Außendurchmesser der Unterlegscheibe groß genug ist, um die Löcher in dem Teil, das Sie befestigen, vollständig abzudecken. Handelt es sich bei dem Loch um einen langen Schlitz oder ist es abgenutzt, muss die Außenkante der Unterlegscheibe das Loch um mindestens 5 mm überlappen.

Denken Sie über das Material nach und darüber, wohin es geht. Für feuchte Außenbereiche, in der Nähe des Ozeans oder in chemischen Bereichen verwenden Sie Edelstahl 316. Für den allgemeinen Innengebrauch eignen sich Edelstahl 304 oder verzinkter Kohlenstoffstahl gut.

(2) Reinigen Sie die Kontaktfläche

Wischen Sie Öl, Rost, Farbspäne oder Sägemehl von dem Bereich ab, in dem Sie arbeiten. Stellen Sie außerdem sicher, dass beide Seiten der Waschmaschine sauber sind. Wenn sich Rostschutzöl darauf befindet, wischen Sie es einfach vorsichtig mit einem Tuch ab.

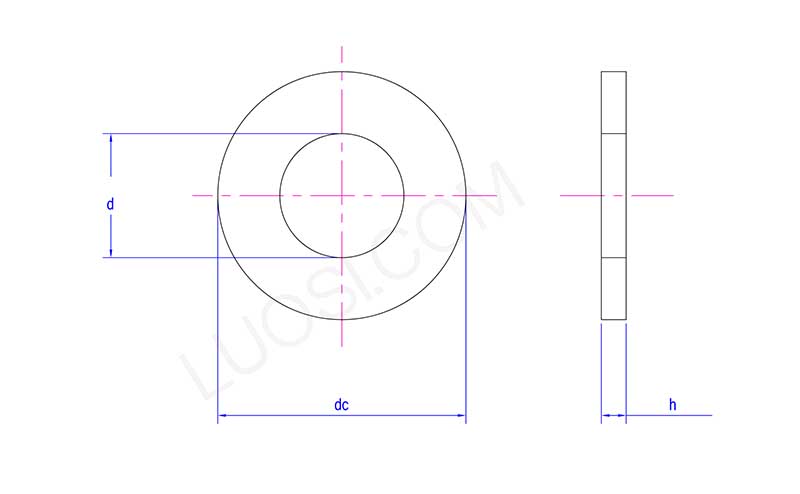

Large OD Flat Washer

Mo	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
T min	17	19	21	23	25	28	31	34	37	42	45
DC max	30	34	37	39	44	50	56	60	66	72	78
Dez. min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
Std. min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Platzieren Sie die Unterlegscheibe

Einbauort: Legen Sie eine flache Unterlegscheibe mit großem Außendurchmesser zwischen den Schraubenkopf und das zu sichernde Teil. Wenn weiche Materialien wie Holz, Kunststoff oder dünnes Aluminium verwendet werden, wird empfohlen, sowohl auf dem Schraubenkopf als auch auf der Mutternseite Unterlegscheiben mit großem Außendurchmesser zu verwenden.

Mitteninstallation: Stellen Sie sicher, dass die Schraube oder Mutter durch das mittlere Loch der Unterlegscheibe verläuft. Stellen Sie sicher, dass die Unterlegscheibe bündig auf der Werkstückoberfläche aufliegt – sie darf nicht geneigt sein.

(4) Setzen Sie die Schraube ein und ziehen Sie sie handfest an

Ziehen Sie die Schrauben oder Muttern von Hand an, bis die Unterlegscheibe gerade die Oberfläche berührt. Passen Sie dann die Position der Unterlegscheibe an. Stellen Sie sicher, dass sie das Loch vollständig abdeckt.

(5) Mit dem empfohlenen Drehmoment festziehen

Korrekte Verwendung eines Drehmomentschlüssels: Wählen Sie den geeigneten Drehmomentwert und ziehen Sie ihn schrittweise fest. Beobachten Sie während des Betriebs sorgfältig die Unterlegscheibe und nehmen Sie bei Bedarf Anpassungen vor.

(6) Endkontrolle

Werfen Sie einen Blick auf die flache Unterlegscheibe mit großem Außendurchmesser, um sicherzustellen, dass sie flach und richtig sitzt.
