Hohler Sechskant-Rohrstopfen mit Dichtring

Die Oberflächenbehandlung des Xiaoguo® Hohlsechskant-Rohrstopfens mit Dichtungsring ist vielfältig: Verzinkung, Schwärzung, Vernickelung usw., wodurch Rost und Korrosion wirksam verhindert werden und er für Arbeitsbedingungen im Freien oder bei feuchter Luftfeuchtigkeit geeignet ist. Alle vorrätigen Produkte können als kostenlose Muster zur Verfügung gestellt werden.

Anfrage absenden

Produktbeschreibung

Eine zuverlässige Abdichtung ist die wichtigste Funktion des Hohlsechskant-Rohrstopfens mit Dichtring. Versiegelungsarbeiten können hauptsächlich in die folgenden zwei Kategorien eingeteilt werden:

(1)Dichtung (paralleles Gewinde)

Prinzip: Die austauschbare Dichtung wird durch den Schraubstopfen zusammengedrückt, um eine stirnseitige Abdichtung zu erreichen

Kernkomponenten: Kupferscheibe, ED-Ring, O-Ring, Aluminiumscheibe

(2)Gewinde-Interferenzdichtung (konisches Gewinde)

Prinzip: Durch die Presspassung des konischen Gewindes wird eine direkte Metall-auf-Metall-Abdichtung erreicht

Kernkomponenten: Keine Dichtung, kann aber mit Dichtmittel oder Klebeband ergänzt werden

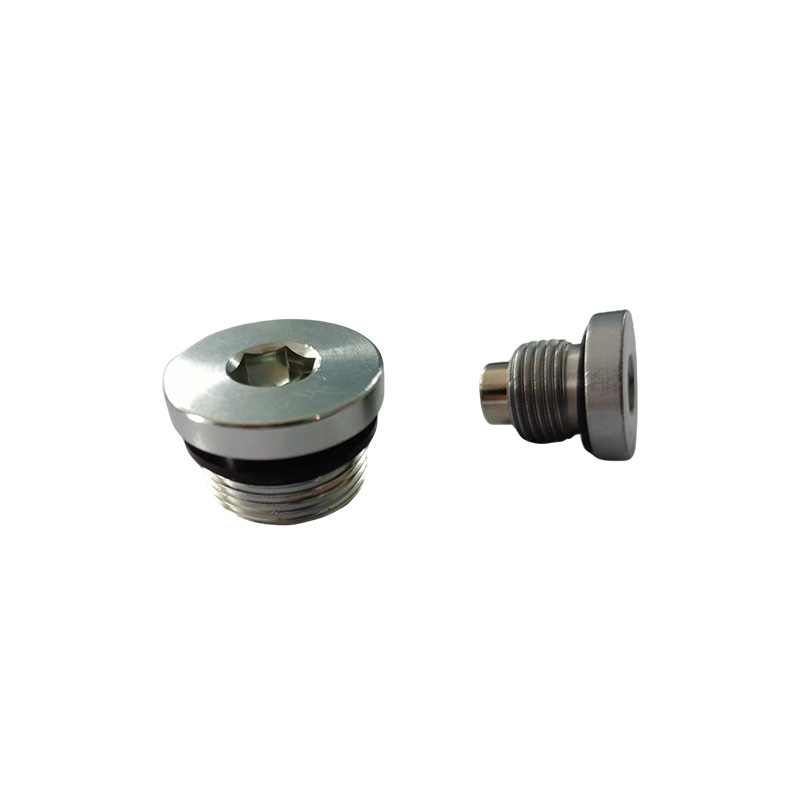

Hollow Hex Pipe Plug with Sealing Ring

Spezielle Dichtungstechnik

(1) Vorab aufgetragenes Gewindedichtmittel

Tragen Sie eine dünne Schicht Mikrokapsel-Dichtmittel (z. B. die Vorbeschichtungstechnologie von Loctite) auf das Gewinde des Hohlsechskant-Rohrstopfens mit Dichtungsring auf.

Während der Installation wurde die Klebeschicht zusammengedrückt und rissig, und nach dem Aushärten bildete sie eine Abdichtung und verhinderte das Lösen.

Geeignet für parallele oder konische Gewinde, kann Klebeband oder Unterlegscheiben ersetzen.

(2) Nylon-Dichtungsring gegen Lockerung

Befestigen Sie ein kleines Stück Nylonmaterial an einer Seite des Fadens.

Beim Einführen wird das Nylon komprimiert, wodurch Reibung entsteht, die ein Lösen verhindert und zudem eine gewisse Dichtfunktion gewährleistet.

Wird hauptsächlich in Situationen mit niedrigem Druck verwendet, in denen ein Lockerungsschutz erforderlich ist.

（3）Magnetisch + Dichtung integriert

Der magnetische Hohlsechskant-Rohrstopfen mit Dichtungsring verfügt normalerweise über eingebaute Magnete im Kopf. Die Dichtungsmethode verwendet weiterhin eine Dichtungsdichtung (paralleles Gewinde) oder eine konische Gewindedichtung, und es besteht kein Konflikt zwischen beiden.

Hollow Hex Pipe Plug with Sealing Ring

TEILNR	FADEN	ED GEFANGEN	ABMESSUNGEN
TEILNR	E	ED GEFANGEN	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Dichtungsempfehlung

Für die meisten Standardanwendungen (Automobile, allgemeine Maschinen): Wählen Sie den hohlen Sechskantrohrstopfen DIN 910 mit Dichtring + Kupferscheiben, der einfach, zuverlässig und kostengünstig ist.

Für Hochdruck oder häufige Demontage: Wählen Sie ED-Dichtringe, die wiederverwendet werden können und einen hohen Dichtdruck haben.

Für extrem hohe Drücke oder kompakte Räume: Wählen Sie konische Gewinde (NPT/BSPT) + Dichtmittel.

Für korrosive Umgebungen oder Umgebungen mit hohen Temperaturen: Bevorzugen Sie Edelstahlschrauben + Kupferscheiben oder FKM-ED-Ringe.

Wenn Sie eine spezifische Dichtungslösung für ein bestimmtes Kundenszenario empfehlen müssen, geben Sie bitte die Details an und wir unterbreiten Ihnen einen genauen Vorschlag.
