Feste DIN 7981 Torx-Blechschraube

Xiaoguo® feste DIN 7981 Torx-Blechschraube – kundenspezifische Längen, Beschichtungen und Materialien verfügbar. Ideal für Blindmontage oder Leitungen mit hohem Drehmoment (kein Cam-out). Großhandelspreise bereit – fordern Sie ein Angebot an.

Anfrage absenden

Produktbeschreibung

Je nach Einbaubedingungen bieten die von Xiaoguo® gelieferten festen Torx-Blechschrauben DIN 7981 die folgenden fünf Vorteile, was sie zur bevorzugten Wahl für Industriekäufer macht, die zuverlässige Verbindungselemente für Anwendungen mit hohem Drehmoment kaufen möchten.

firm DIN 7981 torx tapping screw

Situationen, die eine Verriegelung mit hohem Drehmoment erfordern

Wenn die Metallhalterung beispielsweise auf einer dicken Stahlplatte oder Hartholz befestigt wird und der übliche Kreuzschlitz verwendet wird, kann es bei zu großer Krafteinwirkung zum Verrutschen kommen. Die 6-lappige Struktur mit sechs Blütenblättern hält einem höheren Drehmoment stand, beschädigt den Schlitz nicht und ist für den Betrieb mit einem Schlagschrauber oder Drehmomentschlüssel geeignet.

Schlechte Sicht oder enger Operationsraum

Zum Beispiel in den Ecken des Verteilerkastens oder tief im Inneren des Autochassis, wo das Auge die Schraubenköpfe nicht sehen kann, kann man sich nur auf die Berührung verlassen. Wenn der Schraubenschlüssel in die 6 Nocken eingeführt wird, richtet er sich automatisch aus und neigt nicht zum Kippen. Außerdem kommt es nach dem Einsetzen nicht heraus.

Reparaturzugang, der häufig zerlegt und zusammengebaut werden muss

Zum Beispiel Inspektionsabdeckungen für Geräte und hintere Abdeckungen von Instrumententafeln. Die 6 Lappen können mehrfach eingesetzt und entnommen werden, ohne dass sie so schnell verschleißen wie solche mit Kreuzschlitzen. In Kombination mit Edelstahlmaterial können sie über einen langen Zeitraum wiederholt verwendet werden.

Automatisierte Montagelinie

Bei der Massenproduktion betreiben Werker den Elektroschrauber mit einem festen Drehmoment. Die 6 Nocken sind genau auf den Schraubenschlüssel abgestimmt und können sich aufgrund von Vibrationen nicht lösen, wodurch die Ausfallzeit für die Einstellung reduziert wird. Der flache Kopf hat eine einfache Form und der Rütteltisch führt die Schrauben sanft zu.

Weiche Basismaterialien (Kunststoff, dünnes Aluminiumblech, Holz-Kunststoff-Verbundwerkstoffe)

Die große flache Oberfläche des stabilen DIN 7981 Torx-Blechschrauben-Flachkopfes kann Einkerbungen verhindern; Selbstbohrende Gewinde werden direkt geformt, im Gegensatz zu maschinell gebohrten Schrauben, die Muttern oder Gewinde erfordern.

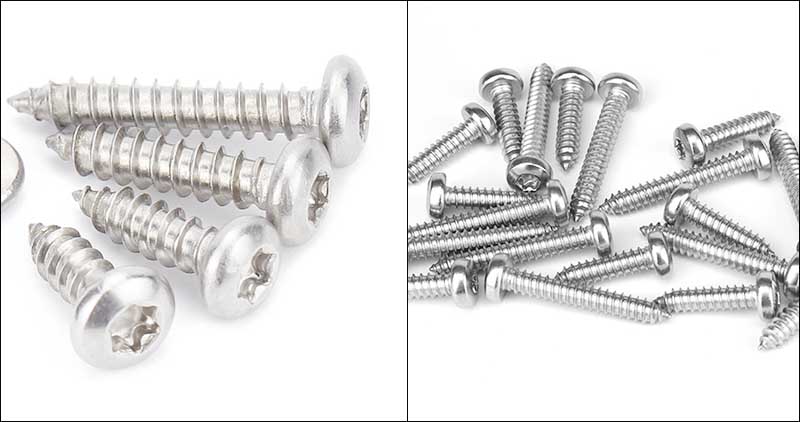

firm DIN 7981 torx tapping screw

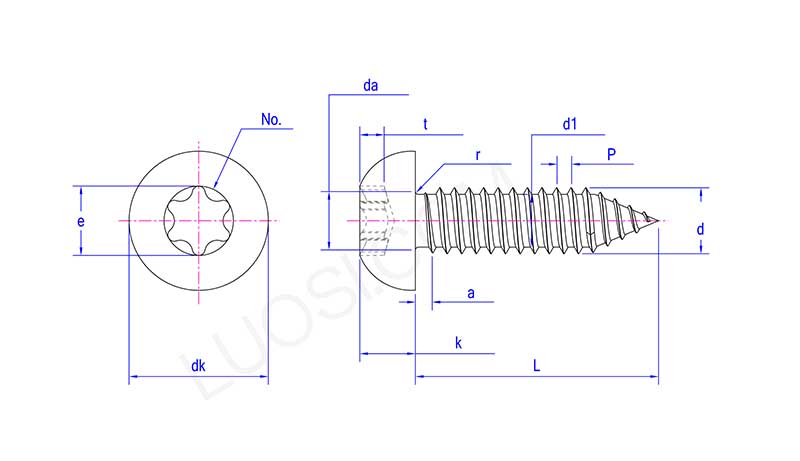

Mo	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk max	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k max	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r max	0.1	0.1	0.2	0.2	0.25	0.25
NEIN.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t max	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d max	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 max	2.18	2.64	3.1	3.58	4.17	4.88
d1 Min	2.08	2.51	2.95	3.43	3.99	4.7

Maßgeschneiderter Service

Wir bieten flexible Anpassungsdienste für feste DIN 7981 Torx-Blechschrauben.

Maßgeschneiderte Inhalte

Länge: Standardlänge 4 - 120 mm

Durchmesser: Individuell nach Ihren Anforderungen

Kopfform: Der Durchmesser und die Höhe der Kappe können gemäß der Zeichnung leicht angepasst werden.

Spezifikation der 6 Lappen: Der Schlitztyp wird entsprechend der von Ihnen angegebenen Bohrergröße angepasst.

Gewindetyp: AB-Typ (normal selbstschneidend), C-Typ (mit Schneidnut), dreieckiges Sicherungsgewinde.

Material: Kohlenstoffstahl; Edelstahl 304, 316; Messing, Aluminiumlegierung.

Oberflächenbehandlung: Elektroverzinkung (blau-weißes/gelbes Zink), Feuerverzinkung, Dacromet-Beschichtung, Schwärzung, Phosphatierung, mechanische Verzinkung.

Anpassungsprozess

Stellen Sie die Zeichnungen (im PDF/DWG-Format) zur Verfügung oder senden Sie physische Muster unter Angabe der Menge, des Materials und der Oberflächenanforderungen.

2-Tages-Bewertung

Nach der Bestätigung wird die Form hergestellt und das Prototyping durchgeführt. Die Proben werden in 7 bis 15 Tagen fertig sein.

Kleinserien-Testproduktion (500 – 2000 Stück), gefolgt von Systemintegrationstests. Wenn es keine Probleme gibt, wird die Massenproduktion durchgeführt.

Zusammenfassung

Ganz gleich, ob Sie die Länge der Torx-Blechschraube DIN 7981 ändern, das Material ändern oder eine völlig neue Spezifikation entwerfen möchten: Teilen Sie uns einfach Ihre Anforderungen mit und wir finden eine Lösung.
