Senkkopf-Hohlsechskantstopfen mit Dichtung

Xiaoguo® Senkkopf-Hohlsechskantstopfen mit Dichtung ermöglichen schnelles Punktschweißen mit automatisierten Schweißgeräten, erhöhen die Montagegeschwindigkeit der Produktionslinie und senken die Kosten. Derzeit sind weitere Einkaufsrabatte verfügbar.

Modell:JIS B1196-1.1-1982

Anfrage absenden

Produktbeschreibung

Senkkopf-Hohlsechskantstopfen mit Dichtung werden aufgrund ihrer Vorteile wie dauerhafter Befestigung, einseitiger Montage und zuverlässigem Lockerungsschutz häufig in den folgenden Branchen und Szenarien eingesetzt:

(1) Automobilbau

Rohbauschweißen: Die Gewindeverbindungspunkte von Blechbauteilen wie Türen, Motorabdeckungen und Kofferraumabdeckungen

Fahrwerk und Aufhängung: Hilfsrahmen, Querlenker, Stabilisatorhalterungen, Stoßdämpferhalterungen

Sitzsystem: Sitzgleitschienen, Rückenlehnenverstellung, Befestigungspunkte für Sicherheitsgurte

Innenkomponenten: Armaturenbrett-Querträger, Armlehnenhalterung, Dekorplattenbefestigung

New-Energy-Fahrzeuge: Batteriegehäuse, Motorsteuerungsgehäuse, Hochspannungs-Verkabelungskasten

(2)Haushaltsgeräte und Elektrogeräte

Weiße Ware: Kühlschrankkompressorhalterung, Waschmaschinen-Ausgleichsring, Grundplatte der Klimaanlagen-Außeneinheit

Schaltschrank: Verteilerkasten-Montageplatte, Erdungsschraube, Bedienfeld, Komponentenbefestigung

Aufzug: Kabinenwandpaneele, Steuerkasten, Stützrahmen für den Türmechanismus

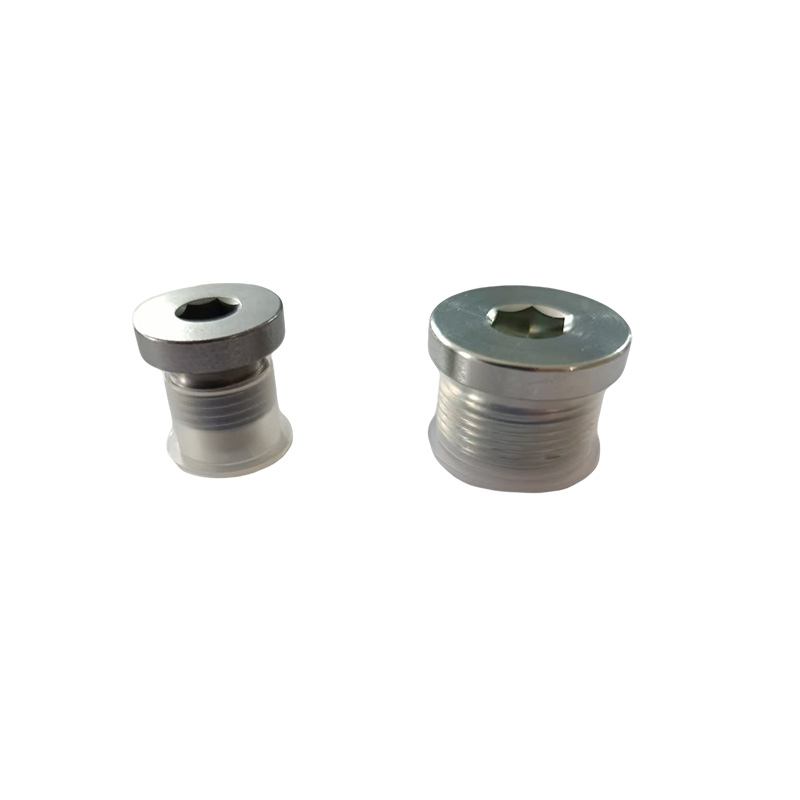

Countersunk Hollow Hex Plug with Seal

(3) Landmaschinen

Traktor: Kabinenabdeckung, Kotflügel, Motorschutz

Erntemaschine: Schutzbleche der Schneidplattform, Abdeckbleche der Förderrinne und Befestigung des Siebkastens

Landmaschinen: Die Verbindung der Stützen für die Sämaschine und die Düngemittelausbringungsmaschine

(4) Schwere Maschinen und Baugeräte

Kabine: Innenverkleidungen, Bedienfeld, Sitzbasis

Motorraum: Hitzeschild, Ansaugrohrhalterung, Kabelbaumklemmen

Verkleidungsteile: Seitentür, hintere Abdeckung, Wartungsabdeckplatte

(5) Schienenverkehr und Sonderfahrzeuge

Innenausstattung von Zügen: Seitenwände von Waggons, Decken, Sitzgestelle

LKW: Seitenwände der Fahrzeugkarosserie, Bodenanbindung, Bremsleitungshalterung

Sonderfahrzeuge: Einbauplatten für die Innenausstattung von Feuerwehr- und Krankenwagen

Versenkte hohle Sechskantstopfen mit Dichtung sind die Standardwahl für dauerhafte Gewindeverbindungen dünner Bleche in Branchen wie Automobilen, Haushaltsgeräten, landwirtschaftlichen Maschinen und Schaltschränken. Sie eignen sich besonders für groß angelegte automatisierte Produktionsszenarien, die Vibrationsschutz und einseitige Montage erfordern.

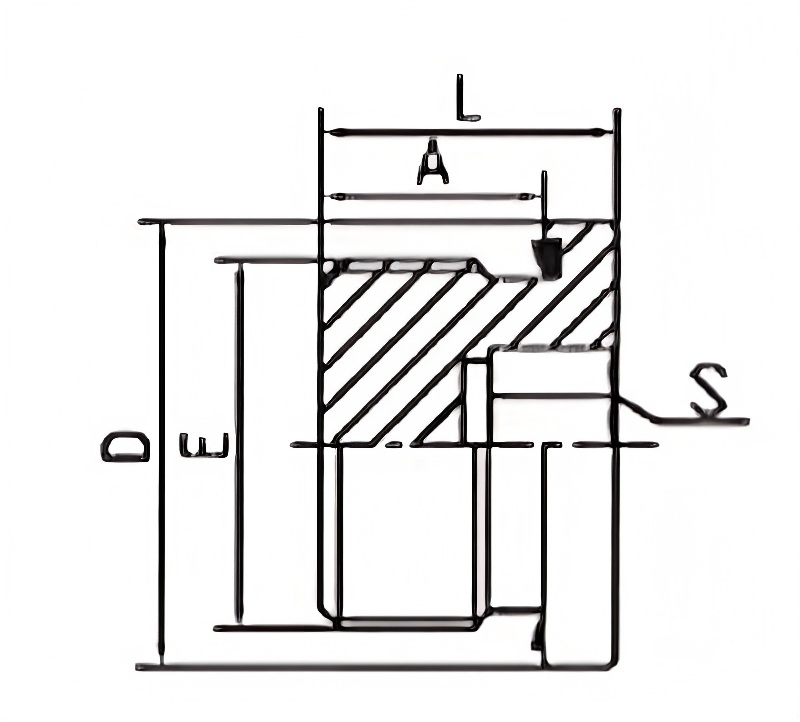

Countersunk Hollow Hex Plug with Seal

TEILNR	FADEN	ED GEFANGEN	ABMESSUNGEN
TEILNR	E	ED GEFANGEN	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1）Welche Standards erfüllen Ihre versenkten Hohlsechskantstopfen mit Dichtung?

Wir fertigen sie streng nach DIN 929 (eine deutsche Norm, die weltweit am weitesten verbreitet ist), GB/T 13681 (eine chinesische nationale Norm) und JIS B 1199 (eine japanische Norm).

（2）Was sind die Hauptabmessungen des M8-Senkkopf-Hohlsechskantstopfens mit Dichtung?

Am Beispiel DIN 929 M8: Die Breite zwischen den beiden Seiten beträgt 14 mm, die Gesamtdicke beträgt 6,5 mm, die Höhe des Vorsprungs beträgt ca. 0,6–0,8 mm und die Gewindegenauigkeit beträgt 6H.

（3）Wie kann die Schweißleistung der Muttern sichergestellt werden?

Der Kern der Schweißleistung besteht darin, dass der Kohlenstoffgehalt ≤ 0,25 % betragen sollte. Wir führen für jede Charge eine Spektralanalyse der Rohstoffe durch, um sicherzustellen, dass die chemische Zusammensetzung qualifiziert ist.
