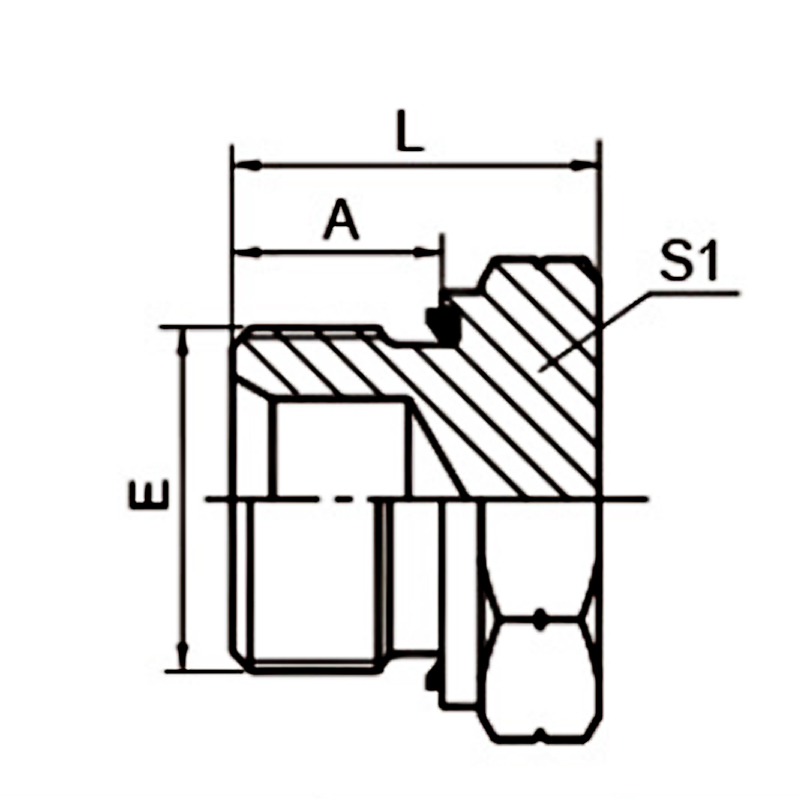

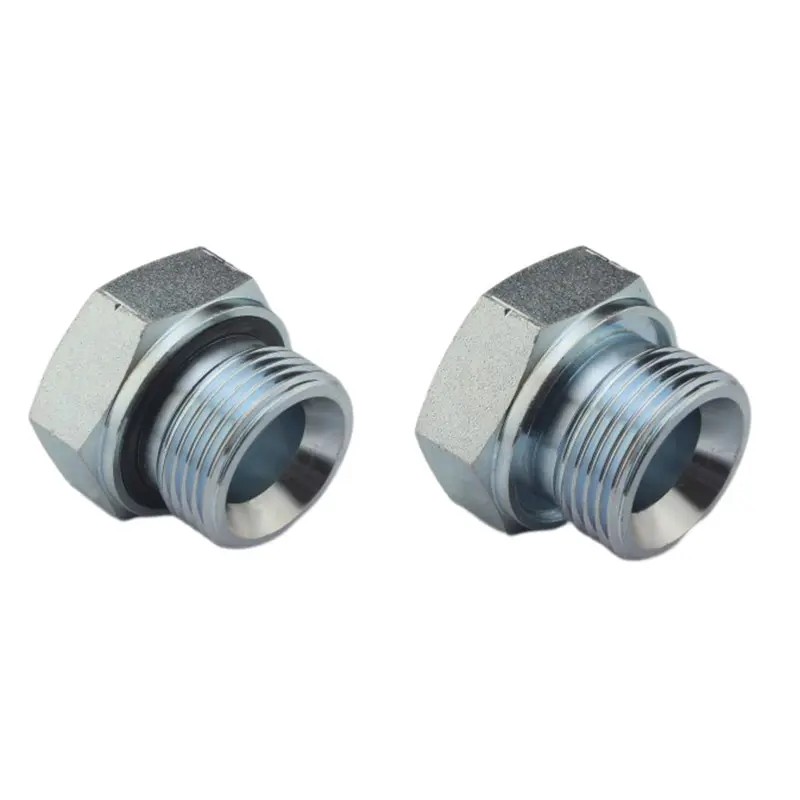

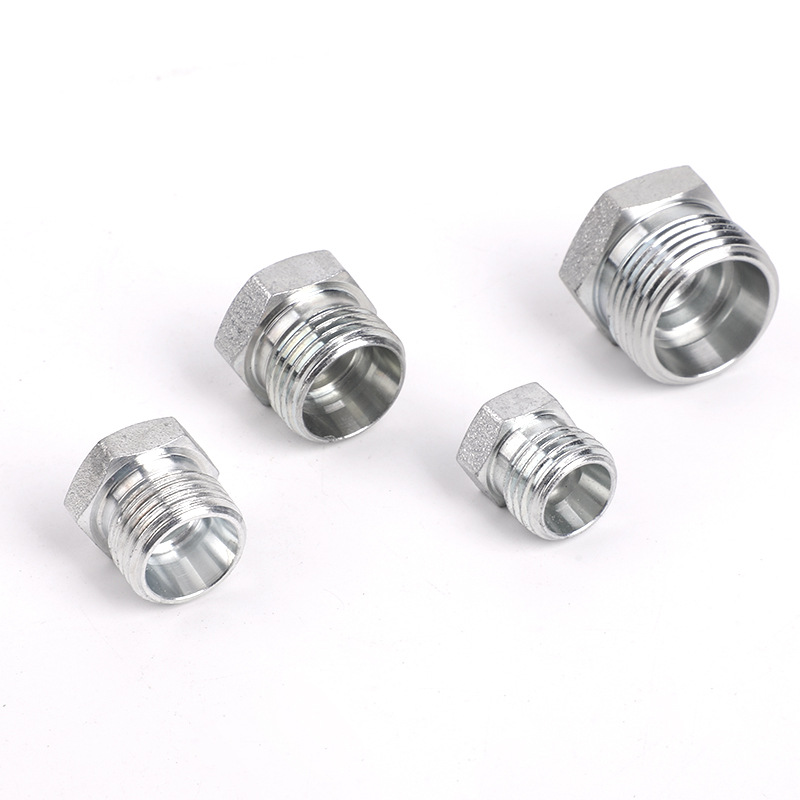

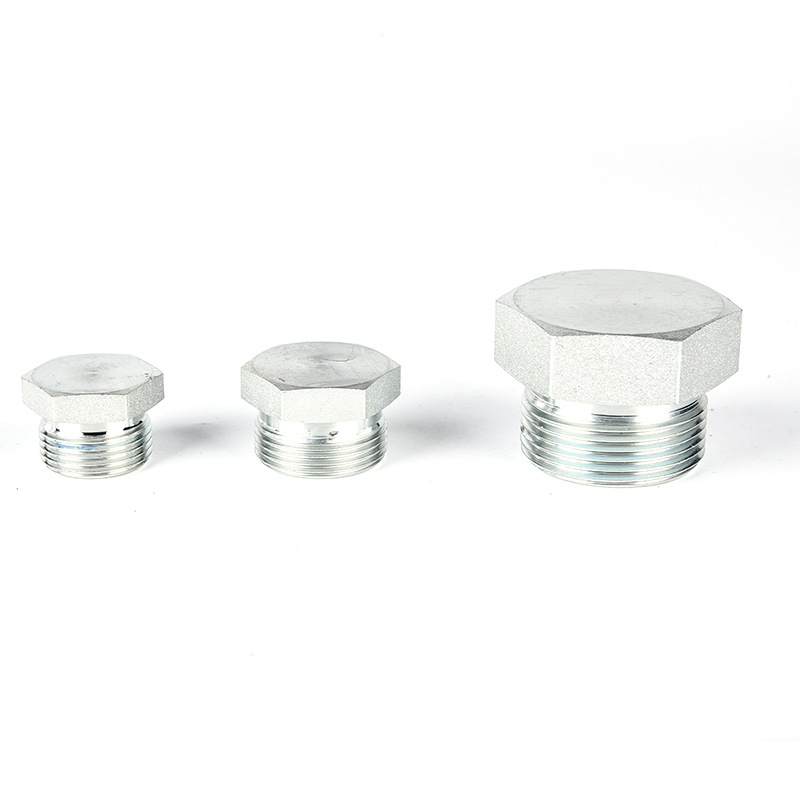

BSP-Stecker mit unverlierbarem Dichtungsstopfen für Hydraulikrohre

Das Material des hydraulischen BSP-Steckers mit unverlierbarem Dichtungsstopfen besteht hauptsächlich aus zwei Teilen: dem Stopfenkörper und dem Dichtungsring.

【1】Das Material des Schraubdeckelkörpers

(1) Kohlenstoffstahl

Am häufigsten verwendet, mit hoher Festigkeit und angemessenem Preis. Die Oberfläche wird üblicherweise mit einer Verzinkung oder Vernickelung behandelt, um Rost vorzubeugen.

Arbeitsumgebung: Allgemeine hydraulische Systeme, Baumaschinen, Industrieanlagen.

(2)Edelstahl 304/316L

Korrosionsbeständig, rostet nicht. 316L ist beständiger gegen Salzsprühnebel und Chemikalien als 304.

Arbeitsumgebung: Meeresumwelt, chemische Industrie, Lebensmittel und Medizin, feuchte Orte im Freien.

(3) Messing

Wasserbeständig und luftbeständig, jedoch mit geringerer Festigkeit als Stahl.

Arbeitsumgebung: Wassersysteme, Niederdruckpneumatik, Kühlkreisläufe.

【2】Unverlierbares Siegel

Der Dichtungsring ist ein O-Ring, der in der Nut an der Endfläche des hydraulischen BSP-Steckers mit unverlierbarem Dichtungsstopfen befestigt ist. Die häufigsten verwendeten Materialien sind:

(1) NBR

Betriebstemperatur: -40 °C ~ +120 °C

Merkmale: Am vielseitigsten, beständig gegen Mineralöl und Hydrauliköl und preisgünstig.

(2)FKM

Betriebstemperatur: -15 °C ~ +200 °C

Eigenschaften: Hochtemperaturbeständig, chemikalienbeständig, alterungsbeständig, bei etwas höherem Preis.

Wie wählt man das Material aus?

Bei der Auswahl des Materials für die BSP-Hydraulikrohrverschraubung mit unverlierbarem Dichtungsstopfen sollten vier Faktoren berücksichtigt werden: das Arbeitsmedium, die Temperatur, die Korrosivität der Umgebung und der Druck.

(1) Arbeitsmedium

Zum Beispiel mineralisches Hydrauliköl und Schmieröl. Als Material wird Kohlenstoffstahl mit Verzinkung ausgewählt und mit NBR-Dichtringen kombiniert.

Wenn es sich um Wasser oder Niederdruckluft handelt, eignen sich sowohl Messing als auch Edelstahl 304 sowie NBR-Dichtungsringe.

(2) Temperatur

Die Arbeitstemperatur reicht von -40°C bis +120°C. Der NBR-Dichtring ist universell und relativ preiswert.

Bei einer Arbeitstemperatur von -15°C bis +200°C ist der FKM-Dichtring widerstandsfähiger gegen hohe Temperaturen, aber auch teurer.

Wenn die Arbeitstemperatur 200 °C übersteigt, müssen spezielle BSP Male Captive Seal Plug-Dichtungen für hydraulische Rohrverschraubungen (z. B. Silikon- oder Metalldichtungen) verwendet werden.

(3) Betriebsumgebung

Wählen Sie für Innenräume und trockene Umgebungen Kohlenstoffstahl mit Verzinkung. Für feuchte Bedingungen im Freien kann die Oberfläche von Kohlenstoffstahl mit gelbem Zink, schwarzem Zink oder Nickel beschichtet werden.

In Umgebungen mit hohem Salznebel und in Küstennähe ist Edelstahl die geeignetere Wahl.

(4)Druck

Standard-Hydrauliksystem (≤ 250 bar): Kohlenstoffstahl, Edelstahl, Messing

Hochdruck (350 - 400 bar): Kohlenstoffstahl oder Edelstahl, Messing ist jedoch nicht geeignet.

Ultrahochdruck (630 bar): Muss aus hochfestem Kohlenstoffstahl bestehen
