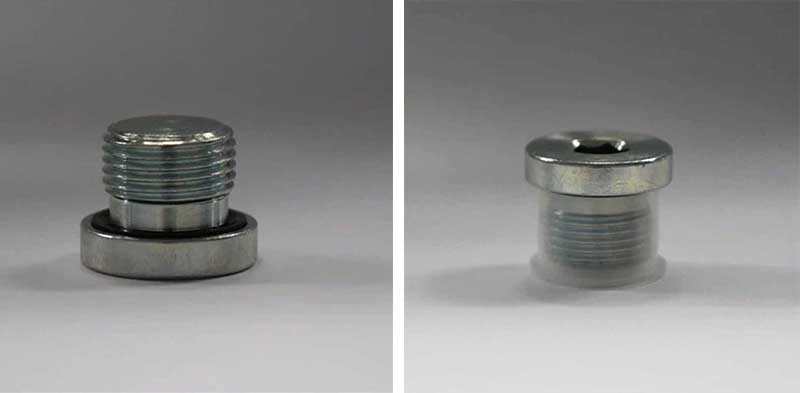

BSP-Hohlstopfen mit männlicher unverlierbarer Dichtung

Der BSP Male Captive Seal Hollow Plug ist eine hochentwickelte hydraulische Komponente. Seine Struktur besteht aus den folgenden Schlüsselkomponenten, und jedes Teil arbeitet zusammen, um seine Dichtleistung und Zuverlässigkeit sicherzustellen.

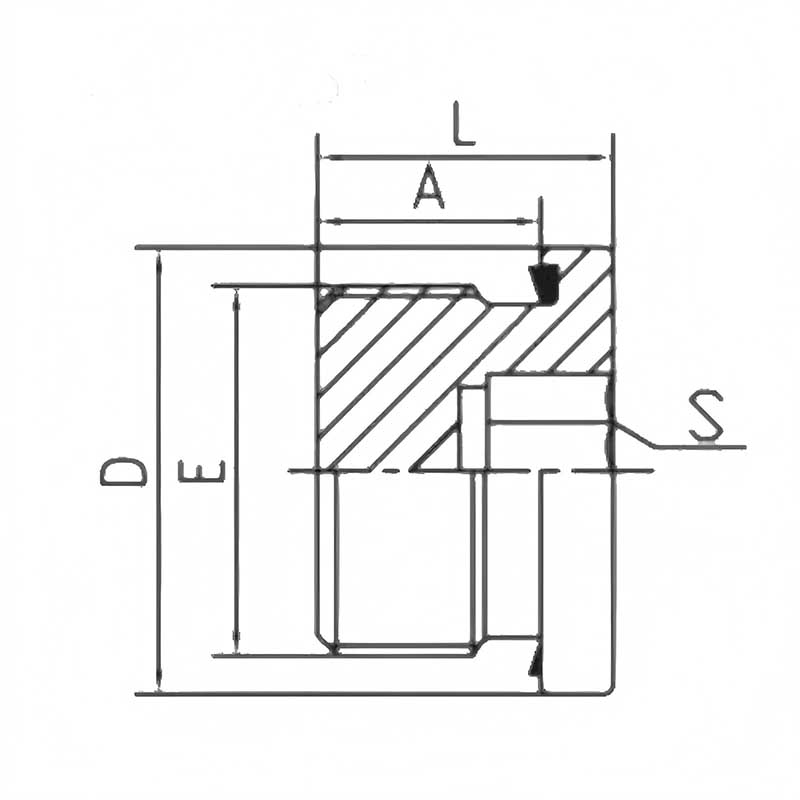

(1) Steckerkörper

Dies ist der Hauptkörper der gesamten Struktur und dient als Fundament für die Installation und Druckaufnahme. Es besteht normalerweise aus langlebigen Materialien wie Kohlenstoffstahl, Edelstahl oder Messing. Der Gewindetyp ist typischerweise BSPP (British Standard Parallel Pipe Thread) oder BSPT (British Standard Conical Pipe Thread).

(2) Anti-Ablösungs-Dichtungsring

Dies ist die Kerntechnologie dieses Produkts, auch bekannt als „Anti-Verlust-Dichtungskomponente“. Es integriert und fixiert vorab verschiedene Dichtelemente wie O-Ringe und Verbunddichtungen am Schraubdeckel. Diese Konstruktion verhindert effektiv, dass der Dichtungsring verloren geht, sich verstellt oder durch Kompression während des Gebrauchs oder der Demontage beschädigt wird, und sorgt so für eine gleichbleibende Dichtungsleistung.

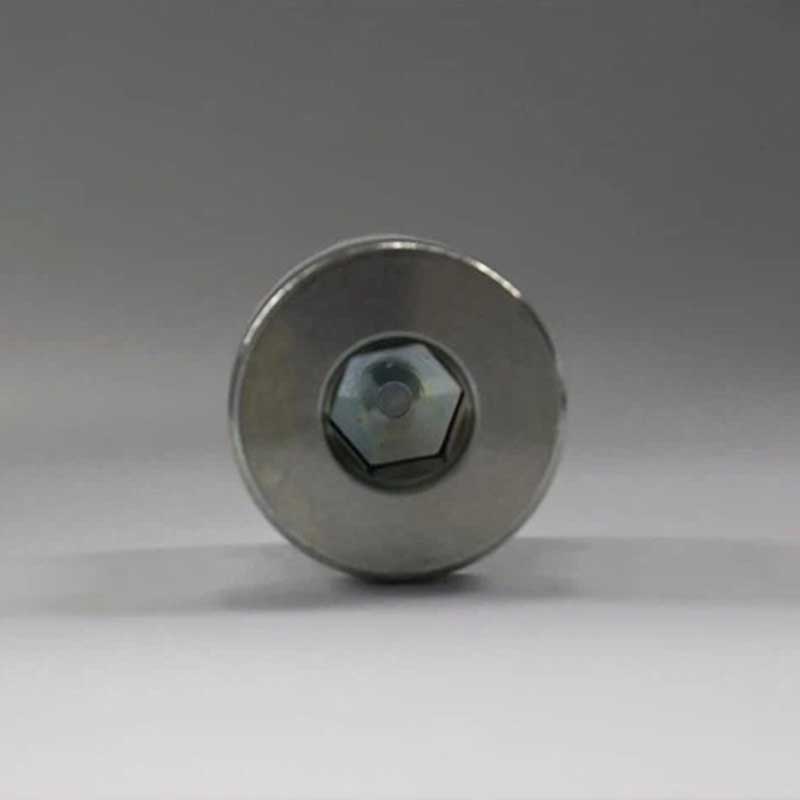

(3) Sechskant-Antriebsschlitz

Befindet sich am Kopf des BSP Male Captive Seal Hollow Plug und dient zum Einsetzen eines Sechskantschlüssels für die Installation und Demontage. Dieses Design ermöglicht den Betrieb auch auf engstem Raum.

(4) BSP-Außengewinde

Das Gewinde ist ein Standard-British Standard Pipe-Gewinde (BSP), das genau auf das Innengewinde des Hydraulikanschlusses passt. Je nach Norm kann es sich um BSPP (paralleles Gewinde) oder BSPT (konisches Gewinde) handeln.

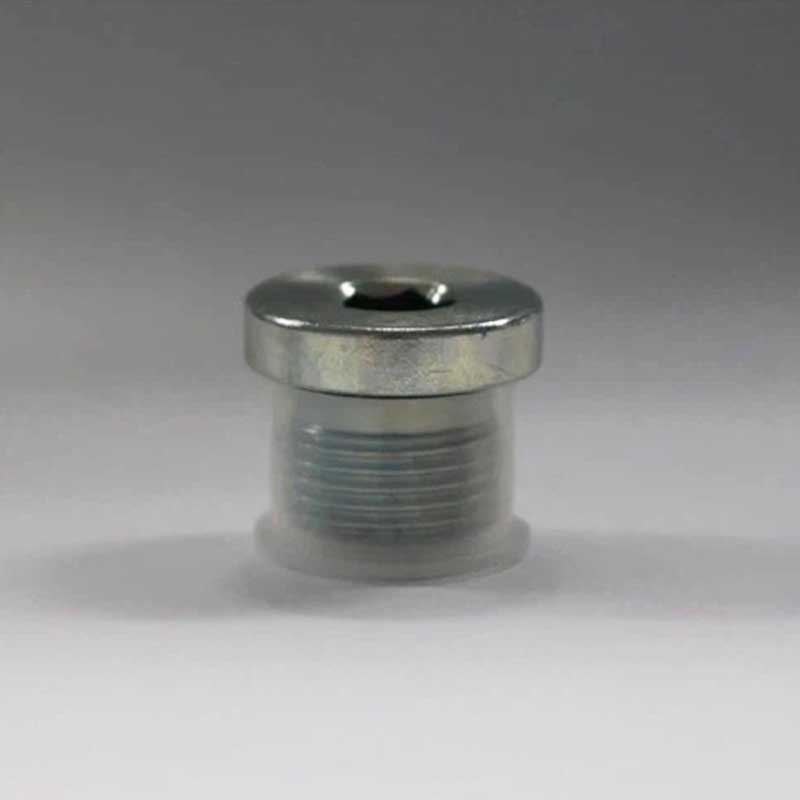

(5) Optionales nichtmetallisches Zubehör

Viele Hersteller bieten beim Versand der Produkte Kunststoffschutzhüllen für die Gewindeteile an, um physische Schäden oder Verunreinigungen während des Transports und der Lagerung zu verhindern.

Wichtige Designmerkmale

Die beiden Dichtungsmechanismen des BSP Male Captive Seal Hollow Plug sind zu seinen wichtigsten Designmerkmalen geworden. Diese beiden Dichtungsmechanismen sorgen dafür, dass die Mutter ihre Funktionalität während des Gebrauchs maximieren kann.

【1】 Anti-Ablösungs-Dichtungsmechanismus

（1）Physikalische Grenze: Der Dichtungsring (z. B. ein O-Ring) wird in eine speziell präzise gestaltete Ringnut am Ende des BSP Male Captive Seal Hollow Plug oder an der Schulter der Welle eingesetzt. Dadurch wird der Dichtring nicht nur sicher fixiert, sondern er kann auch die nötige Kompression erzeugen, um eine wirksame Abdichtung zu erreichen.

(2) Verbundstruktur: Bei einigen Verbunddichtungen kann das Metallgerüst mechanisch mit dem Schraubenkörper verbunden sein, um sicherzustellen, dass die Dichtung jederzeit in der richtigen Position bleibt.

【2】BSP-Gewindetyp

(1) BSPP (G-Gewinde): Dies bezieht sich auf ein Gewinde, bei dem das Gewinde selbst parallel ist und keine Dichtungsfähigkeit hat. Um eine Abdichtung zu erreichen, muss auf eine Endflächenabdichtung zurückgegriffen werden.

(2) BSPT (R-Gewinde): Dies bezieht sich auf ein Gewinde mit einer Verjüngung. Sein Dichtungsprinzip wird durch den dichten Eingriff des inneren und äußeren konischen Gewindes erreicht, um eine Metall-auf-Metall-Dichtung zu erreichen.
