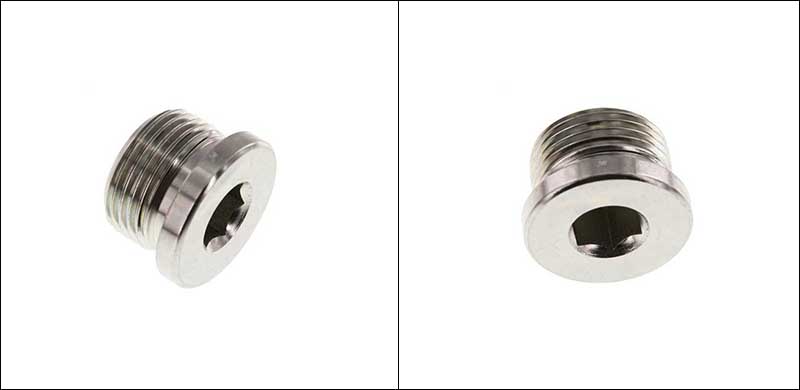

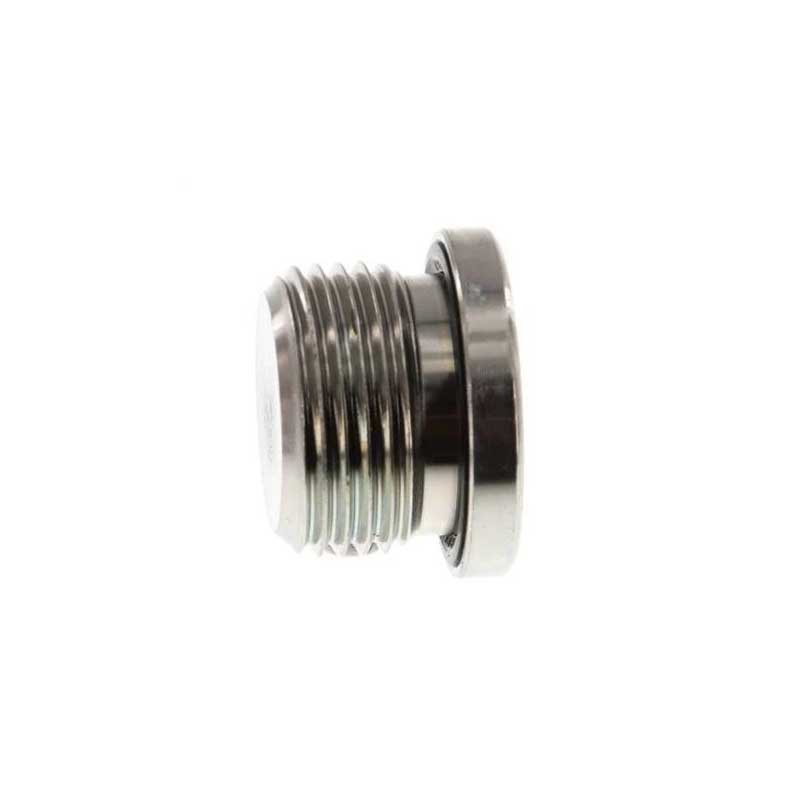

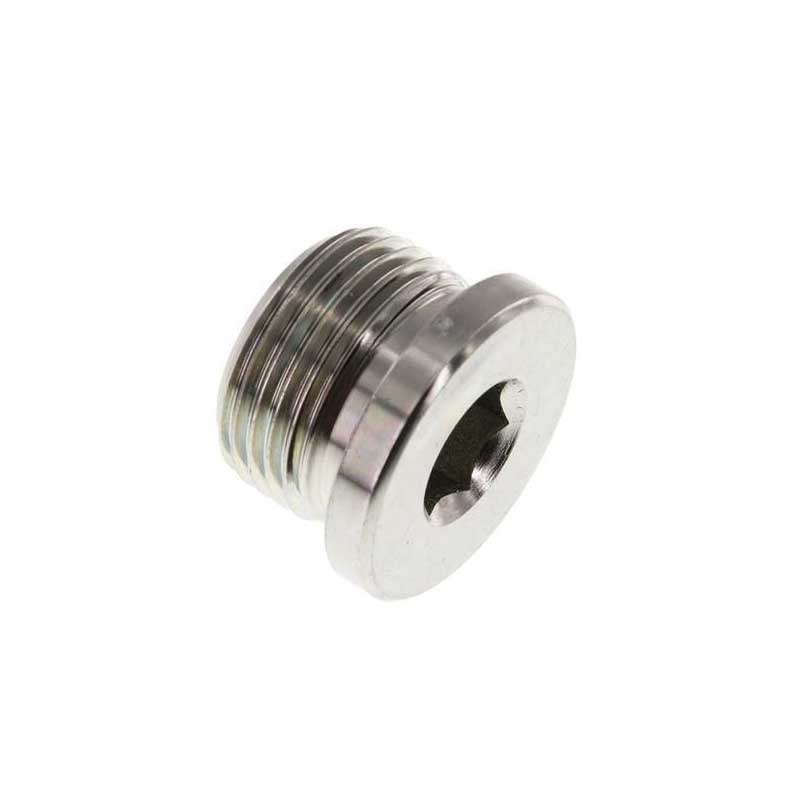

BSP-Hydraulikstopfen mit Außengewinde und unverlierbarer Dichtung, Hohlsechskant

Der BSP-Hohlsechskant-Hydraulikstopfen mit männlicher unverlierbarer Dichtung im Bestand von China XiaoGuo® besteht aus hochfestem Material und hat eine robuste Struktur. Es kann unter normalen Bedingungen mehrmals installiert und demontiert werden, ohne Schaden zu verursachen, und kann recycelt werden, wodurch der Abfall reduziert wird.

Modell:IS09974-2Type E

Anfrage absenden

Produktbeschreibung

Die allgemeinen Spezifikationen des BSP Male Captive Seal Hollow Hex Hydraulic Plug von G1/8 Zoll bis G3 Zoll. Verschiedene Produkte können geringfügige Abweichungen in bestimmten Abmessungen aufweisen. Hier sind einige typische Größenbeispiele als Referenz:

Modellnummer	Thread-Spezifikation	A (mm)	L (mm)	S1 (Sechseckige gegenüberliegende Seiten, mm)
Eaton (1B-04-06(2WD)Z)	BSP männlicher gefangener Seehund	-	36.5	22
EMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Installationsschritte

Der Schlüssel zur Installation des BSP Male Captive Seal Hollow Hex Hydraulic Plug liegt in der „präzisen Drehmomentkontrolle“ und dem „Schutz des Dichtungselements“. Der gesamte Prozess lässt sich in drei Schritte unterteilen.

【1】Vorbereitung vor der Installation

(1) Reinigung und Inspektion: Reinigen Sie die Hydraulikanschlüsse und Gewinde des BSP Male Captive Seal Hollow Hex Hydraulic Plug gründlich und entfernen Sie Ölflecken, Eisenspäne und andere Verunreinigungen. Überprüfen Sie außerdem, ob der Ablösesicherungs-Dichtungsring am Schraubdeckel gealtert, zerkratzt oder deformiert ist.

(2) Das Aufwickeln von Rohmaterialbändern ist verboten: Wickeln Sie keine Rohmaterialbänder auf und tragen Sie kein Dichtmittel auf die Gewinde auf.

【2】Der richtige Installationsvorgang

（1）Manuelles Vorziehen: Richten Sie den BSP-Hydraulikstopfen mit unverlierbarer Dichtung und Hohlsechskant am Hydraulikanschluss aus und führen Sie ihn ein. Stellen Sie dabei sicher, dass die Gewinde korrekt sind und kein Widerstand vorhanden ist. Ziehen Sie es von Hand fest, bis es nicht mehr festgezogen werden kann.

(2) Anziehen mit Drehmomentschlüssel: Verwenden Sie einen Innensechskantschlüssel und stellen Sie sicher, dass Sie zum endgültigen Anziehen einen Drehmomentschlüssel verwenden. Dies ist der wichtigste Schritt zur Verhinderung von Leckagen.

（3）Beurteilungskriterium: Anziehen, bis der Dichtring perfekten Kontakt mit der flachen Oberfläche des Anschlusses hat.

【3】Drehmoment-Referenzwert

Bitte beachten Sie den folgenden allgemeinen Drehmomentbereich für gerade BSP-Gewinde (Einheit: N·m):

Gewindespezifikation (Größe)	Empfohlener Drehmomentbereich (N·m)
G1/8"	14,0 - 16,0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Endkontrolle und Tests

Nach Abschluss der Installation sollte eine Dichtheitsprüfung durchgeführt werden, nachdem das System unter Druck gesetzt wurde. Wischen Sie den Schraubdeckel mit einem Tuch ab und prüfen Sie, ob Ölflecken vorhanden sind. Wenn ein Leck festgestellt wird, ziehen Sie es nicht erneut fest. Entfernen Sie es stattdessen, um die Dichtung und die Gewinde zu überprüfen. Ersetzen Sie sie bei Bedarf.
