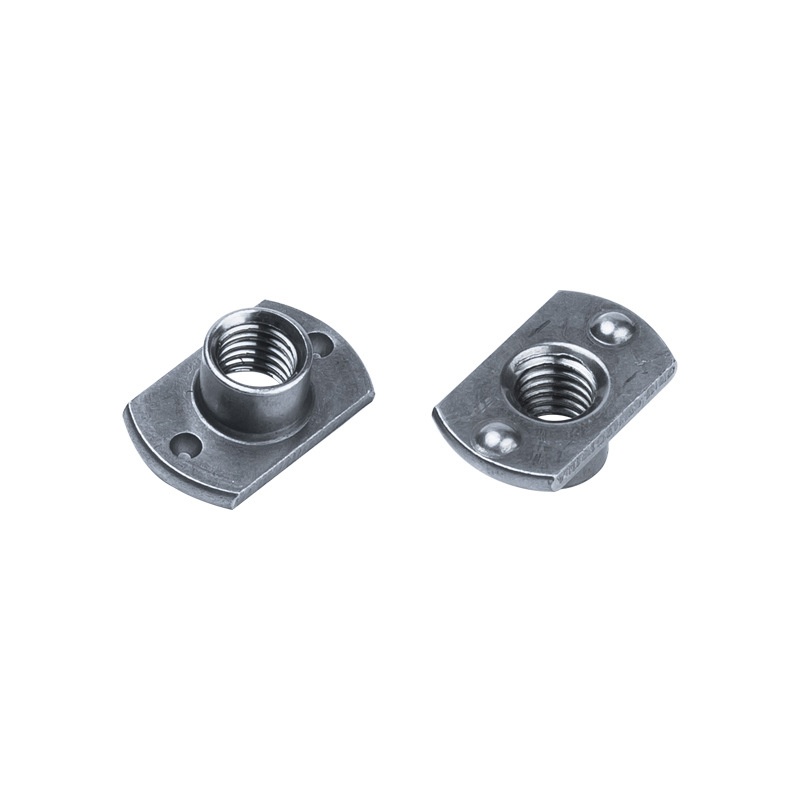

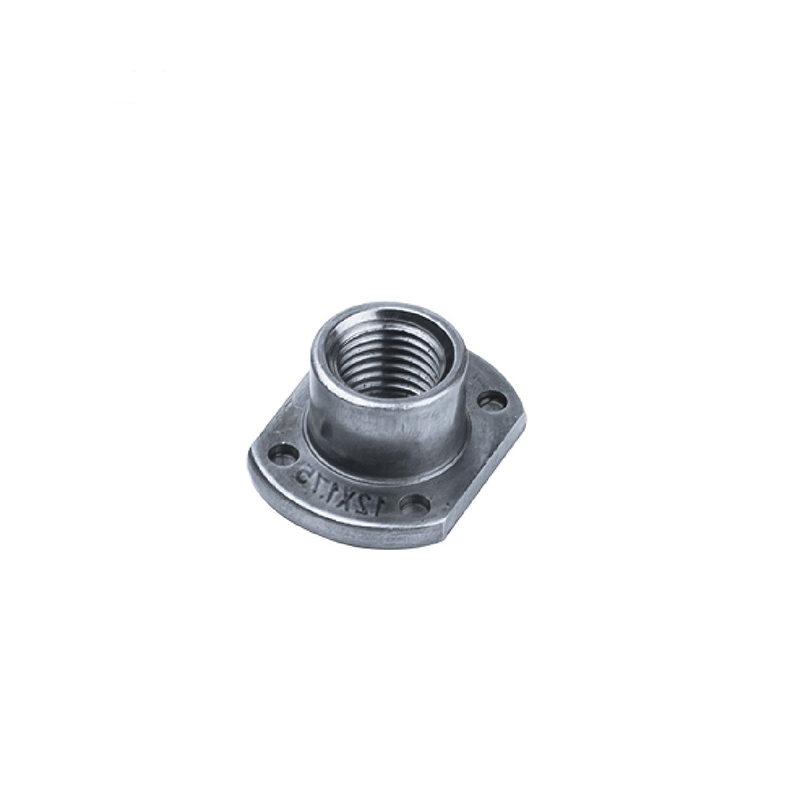

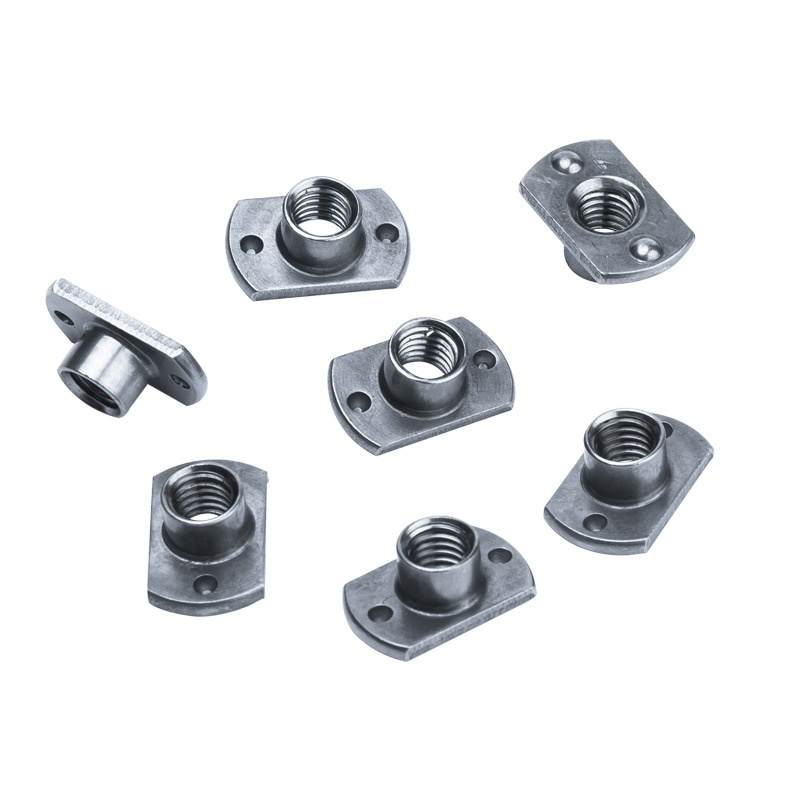

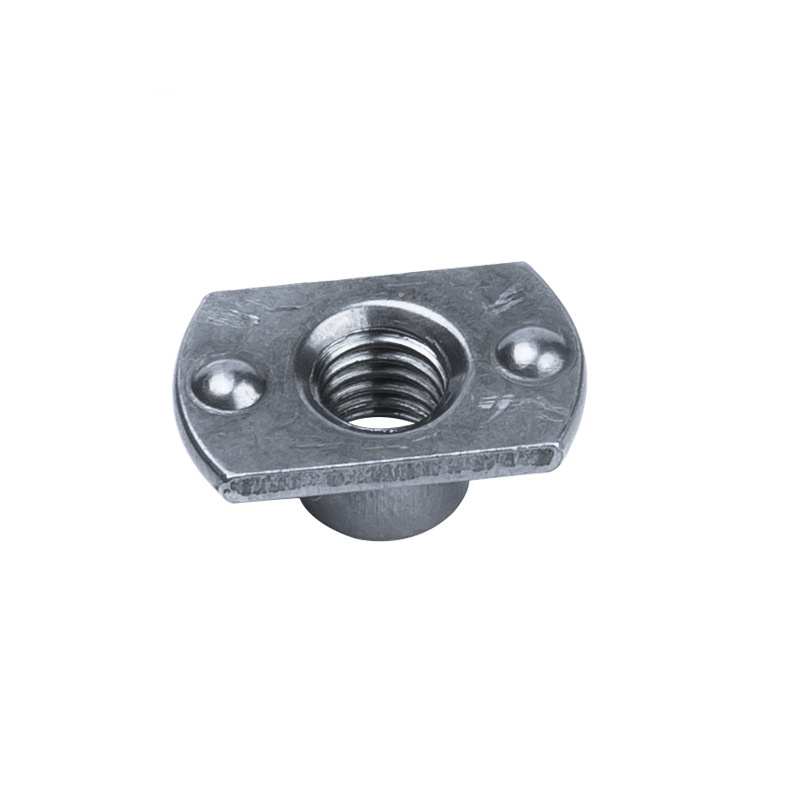

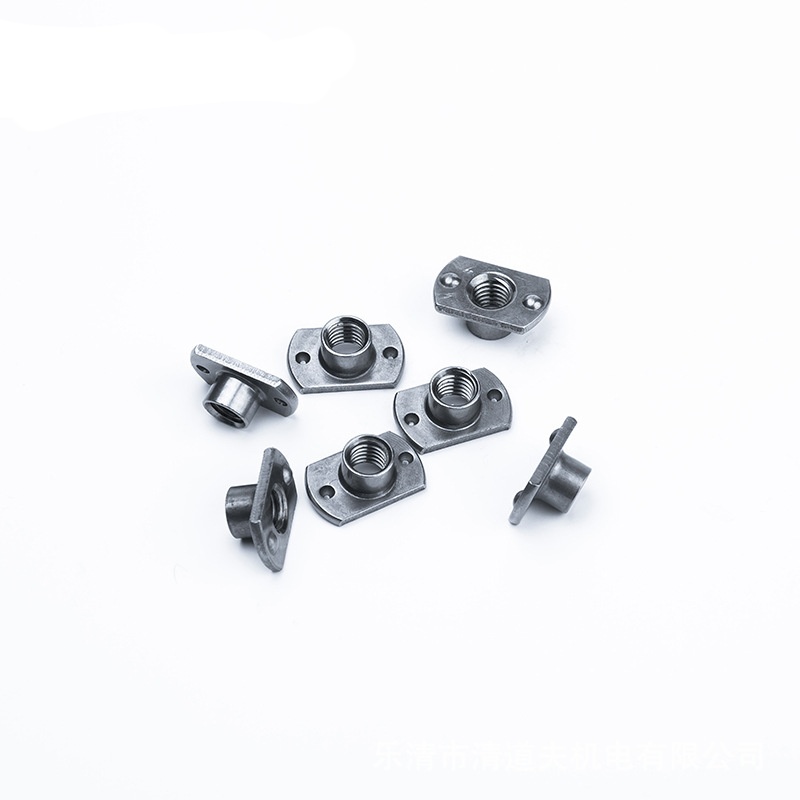

Ausrichtfreundliche T-Schweißmuttern

Der Flansch an ausrichtungsfreundlichen Schweißmuttern im T-Stil verhindert ein Durchziehen und bietet eine größere Oberfläche für eine stärkere Schweißverbindung. Bei Xiaoguo® werden während der gesamten Produktion strenge Qualitätskontrollprozesse implementiert, angefangen bei strengen Bewertungen der Lieferanten, um sicherzustellen, dass die Qualität des Rohmaterials den Standards entspricht.

Modell:JIS B1196-3.1-1994

Anfrage absenden

Produktbeschreibung

Wenn Sie eine bessere Rostbeständigkeit oder spezielle Hygieneanforderungen benötigen – beispielsweise in der Lebensmittelverarbeitung, im medizinischen Bereich, in Meeresumgebungen oder an Orten mit chemischer Belastung – können Sie ausrichtfreundliche T-Schweißmuttern aus austenitischem Edelstahl wie AISI 304 (A2) oder 316 (A4) erhalten. Diese Materialien behalten eine hervorragende strukturelle Festigkeit bei hohen Temperaturen und behalten über die Zeit eine stabile Leistung bei, selbst unter rauen Bedingungen wie Feuchtigkeit, Säure- und Alkalikorrosion. Trotz ihrer relativ hohen Anschaffungskosten gleicht ihre Lebensdauer, die die von gewöhnlichen Materialien weit übersteigt, die Anfangsinvestition oft effektiv aus, wenn der Rostschutz bei einer Anwendung zu einem zentralen Aspekt wird. Dieser zusätzliche Aufwand bietet häufig eine erhebliche Kosteneffizienz im Hinblick auf die langfristige Kosten- und Wartungseffizienz.

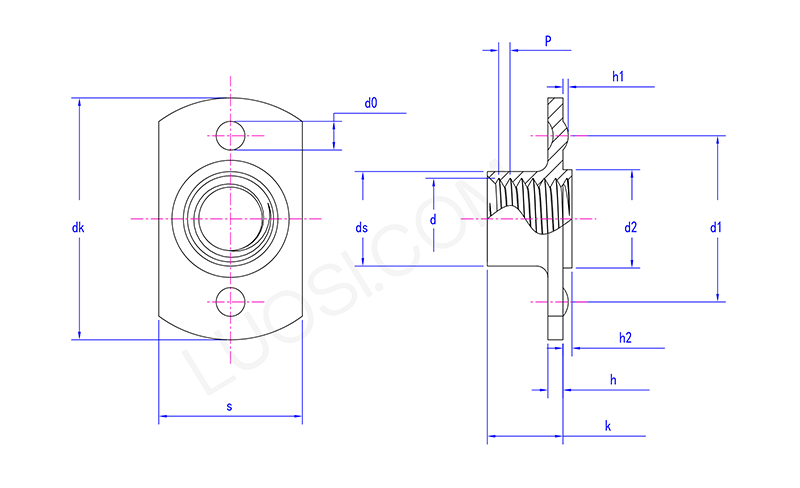

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1丨1,25	1,25丨1,5	1,5丨1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
Std. min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 Min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 Min	14.8	14.8	16.75	16.75	21.7	23.7

Produktdetails:

Wenn die Festigkeit oberste Priorität hat – etwa bei schweren Maschinen, Teilen in der Luft- und Raumfahrt oder an stark beanspruchten Strukturstellen –, werden T-Schweißmuttern aus hochfestem, legiertem Stahl verwendet, die die Ausrichtung erleichtern. Denken Sie an Sorten wie 8, AISI 4140, 4340. Diese Materialien wurden einem professionellen Wärmebehandlungsprozess unterzogen – das heißt, nach präziser Kontrolle durch spezifische Heiz- und Kühlprozesse wurden ihre Härte und strukturelle Festigkeit im Vergleich zu gewöhnlichem Kohlenstoffstahl deutlich verbessert und sie verfügen über bessere mechanische Eigenschaften.

Ausrichtfreundliche T-Schweißmuttern aus legiertem Stahl halten einem hohen Gewicht stand und lösen sich nicht so leicht. Dadurch eignen sie sich gut für Arbeiten, bei denen viel Drehmoment oder Vibrationen auftreten – wirklich schwierige Aufgaben.

Vorsichtsmaßnahmen:

Sie können ausrichtungsfreundliche T-Schweißmuttern an verzinkte oder vorbeschichtete Bleche schweißen, müssen den Prozess jedoch etwas anpassen. Normalerweise benötigen Sie mehr Schweißleistung oder einen speziellen Schweißplan, um den Widerstand der Beschichtung zu überwinden. Es empfiehlt sich, zunächst einen Test durchzuführen, um sicherzustellen, dass die Schweißnaht hält.

Ein Teil der Beschichtung verdampft beim Schweißen. Stellen Sie daher sicher, dass beim Schweißen von T-Style-Muttern an verzinkten Blechen ausreichend Luftzirkulation vorhanden ist.
