12-Zahn-Keilverzahnungsschrauben mit Flansch

12-Zahn-Keilverzahnungsschrauben mit Flansch eignen sich häufig für Projekte, die feste und rutschfeste Verbindungen erfordern. Es kann ein besseres Drehmoment liefern und verhindern, dass Schrauben während des Anziehvorgangs verrutschen. Die im Werk Xiaoguo® hergestellten Schrauben entsprechen der Ausführungsnorm MS 14157B-1978.

Anfrage absenden

Produktbeschreibung

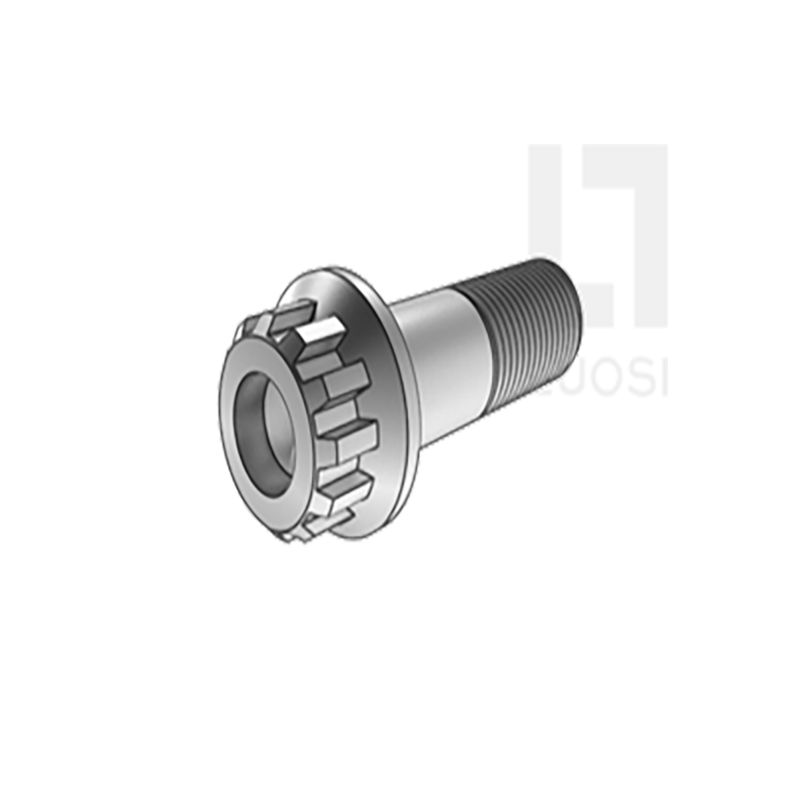

Der Kopf der 12-Zahn-Keilverzahnungsschrauben mit Flansch ist mit 12 Zähnen ausgestattet, die eng mit dem passenden Keilverzahnungs-Steckschlüssel zusammenpassen. An seiner Unterseite befindet sich ein Flansch wie eine Dichtung, der die Kontaktfläche mit dem verbundenen Material vergrößern kann.

Produktmerkmale

Die 12-Zahn-Keilverzahnungsschrauben mit Flansch verfügen über eine einzigartige Struktur aus 12-Zahn-Keilverzahnung plus Flansch. Die 12-Zahn-Keilverzahnung bietet mehr Kraftangriffspunkte und macht den Anziehvorgang präziser und reibungsloser. Flansche verteilen den Druck, verbessern die Verbindungsstabilität und verhindern das Lösen von Schrauben.

Diese Bolzen können mit der Wurzel des Rotorblatts einer Windkraftanlage verbunden werden. Der Messerbolzen ist einer Zentrifugalkraft von 20 Tonnen ausgesetzt. Es kann Lasten tragen. Der Keilwellenkopf hält einem hydraulischen Drehmoment von 1.000 N·m stand. Der Flansch kann verhindern, dass die Wurzel des Verbundmaterials aufgrund von Mikrobewegungen reißt. Alle fünf Jahre muss es ausgetauscht werden und jede beschädigte Klinge kostet bis zu 250.000 US-Dollar.

Für die 12-Zahn-Spline-Schrauben sind passende Spline-Schraubendreher erforderlich. Sie können enorme Drehmomente übertragen, ohne abzureißen, und sind damit Sechskantschrauben weit überlegen. Der eingebaute Flansch funktioniert ähnlich wie eine Dichtung, sodass Sie zusätzliche Bauteile einsparen können. Es eignet sich hervorragend für die Wartung schwerer Geräte.

12-Zahn-Keilverzahnungsschrauben mit Flansch sind nicht leicht zu manipulieren. Die meisten Leute haben keine Spline-Werkzeuge. Flansche können Bolzen bei Vibrationen festhalten und werden an öffentlichen Maschinen oder Eisenbahnschienen eingesetzt, wo die Gefahr eines Diebstahls besteht. Für Bereiche mit hoher Vibration (Kompressoren, Generatoren) können sie fest befestigt werden. Der Spline-Treiber kommt nicht heraus. Die Option mit gezahntem Flansch kann die Oberfläche beschädigen. Es ist keine Sicherungsscheibe erforderlich.

Produktparameter

Mo	1/4	5/16	3/8	7/16	1/2	16.9	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
Std. min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 Min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 Min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
