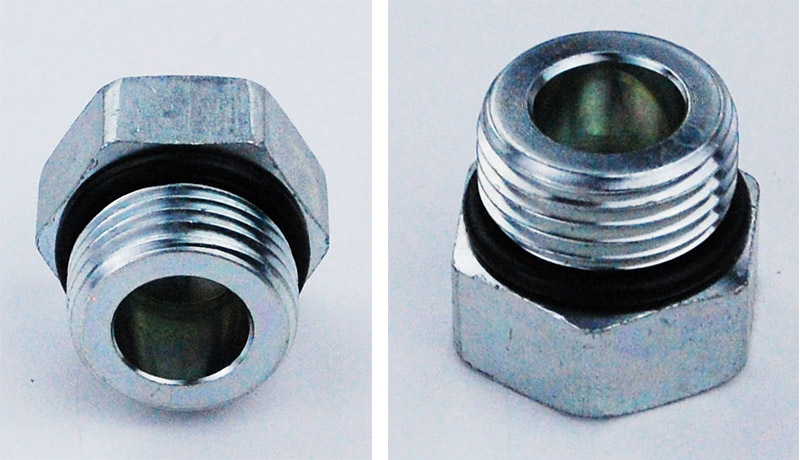

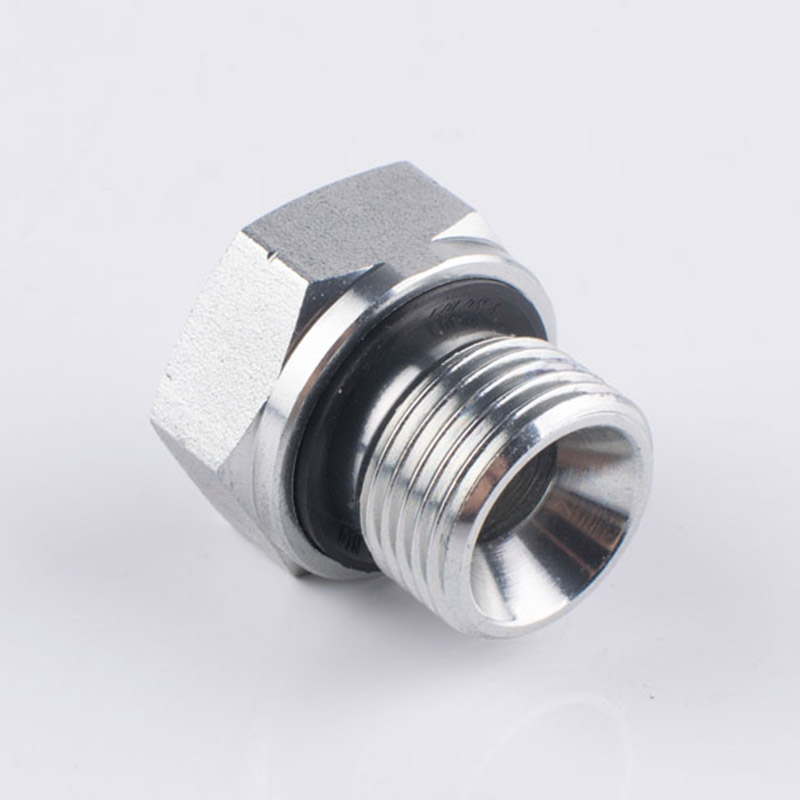

1/4 BSP Außensechskant-Gewindedichtung

Die unverlierbare 1/4 BSP Außensechskantdichtung ist ein kleines Teil, das zum Blockieren der Öl- oder Inspektionsöffnungen im Hydrauliksystem verwendet wird. Die Spezifikation ist ein 1/4 Zoll BSP-Außengewinde (also G1/4") und der Kopf ist ein Außensechskant. Er kann mit einem gewöhnlichen Schraubenschlüssel festgezogen werden. Das Besondere daran ist, dass er mit einem selbstsichernden Dichtungsring geliefert wird – dieser Dichtungsring ist an der Endfläche des Steckers befestigt und kann nicht abfallen oder sich verschieben.

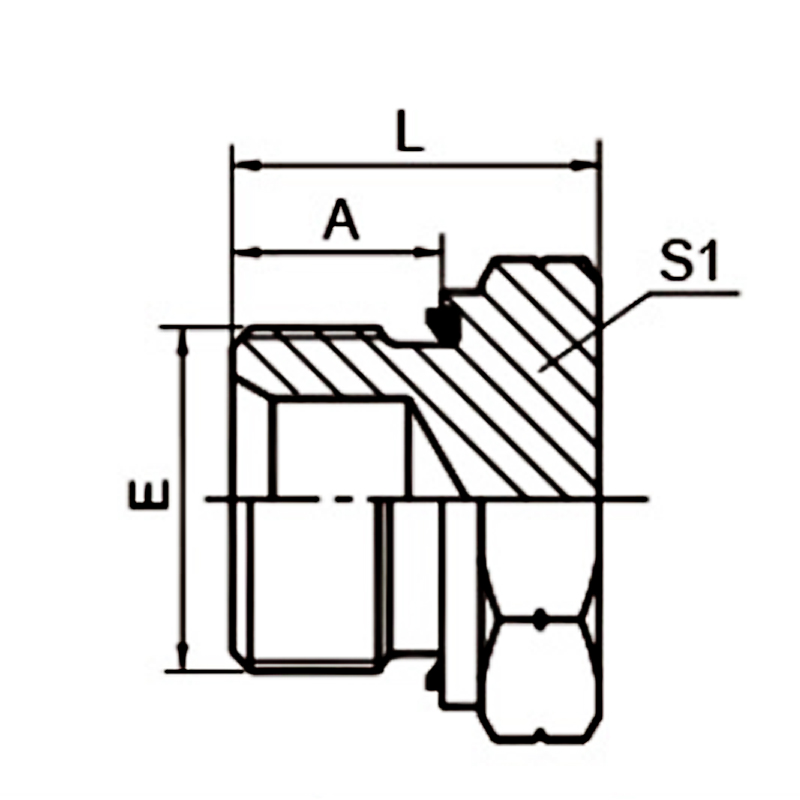

Technische Spezifikationen

Die folgenden Parameter, die sich auf die unverlierbare Dichtung mit 1/4 BSP Außensechskantkopf beziehen, dienen nur als Referenz. Die konkreten Daten können je nach Spezifikation variieren.

Projekt	Wert
Thread-Spezifikation	G1/4" (BSPP)
Sechskantkantenbreite	Normalerweise 19 mm
Gewindelänge	Ungefähr 12–15 mm
Maximaler Arbeitsdruck	Bis 350–400 bar
Betriebstemperatur (NBR)	-40°C bis +120°C
Betriebstemperatur (FKM)	-15°C bis +200°C
Material	Kohlenstoffstahl (verzinkt/vernickelt), Edelstahl 304/316L, Messing

Hauptmerkmale

(1) Sechseckige Form des Kopfes

Das Festziehen kann mit einem gewöhnlichen Gabelschlüssel oder einem Steckschlüssel erfolgen. Die Bedienung ist einfach.

Die äußere sechseckige Form kann einer größeren Anzugskraft standhalten als die innere sechseckige Form und es ist weniger wahrscheinlich, dass der Kopf verrutscht oder beschädigt wird.

(2) Eingebauter Anti-Ablösungs-Dichtungsring

Der Dichtungsring ist in der Nut an der Endfläche der unverlierbaren 1/4 BSP Außensechskantdichtung befestigt und kann nicht abfallen oder sich verschieben.

Bei der Installation sind weder separate Dichtungen erforderlich, noch ist es notwendig, das Rohmaterialband zu umwickeln oder Dichtmittel aufzutragen.

(3) Endflächendichtung sorgt für zuverlässige und auslaufsichere Leistung

Nach dem Anziehen wird der Dichtungsring fest zwischen die Endfläche der unverlierbaren 1/4 BSP-Außensechskantdichtung und die Ölauslassebene gedrückt und bildet so eine Dichtung.

Die Genauigkeit des Gewindes wird nicht beeinträchtigt.

(4) Eine große Auswahl an Materialoptionen

Verzinkung von Kohlenstoffstahl: Kostengünstig.

Edelstahl 304/316L: Korrosionsbeständig, geeignet für Meeres-, Chemie- und Lebensmittelumgebungen.

Bronze: Geeignet für Wasser-, Gas- oder Niederdruck-Ölkreisläufe.

Konform mit internationalen Standards

Die Größe entspricht internationalen Standards und kann in Verbindung mit verschiedenen mechanischen Geräten verwendet werden.

(5) Einfach zu installieren und zu warten

Schrauben Sie es zunächst von Hand ein, um sicherzustellen, dass die Gewinde richtig ausgerichtet sind. Ziehen Sie es dann mit einem Schraubenschlüssel fest.

Nach der Demontage und Montage kann der Dichtring wiederverwendet werden, sofern er nicht beschädigt ist.

(6) Die Identifizierung ist klar.

Auf der Oberseite des Sechskantkopfes ist üblicherweise „G1/4“ oder „1/4“ eingeprägt, was die Identifizierung vor Ort erleichtert.
